Блок подвески Л8-176.000

Name: Л8-176.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает блоки подвески Л8-176.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в подвесных узлах станционных трубопроводов для восприятия расчетной нагрузки. Таблица содержит 16 исполнений с допускаемой нагрузкой на блок 450-11000 кгс. Размер d указан 12-42 мм, L - 1160-1430 мм, L1 - 1025-1075 мм, B - 36-300 мм, H - 132-365 мм, b - до 30 мм. Масса изделий находится в диапазоне 1,40-35,90 кг.

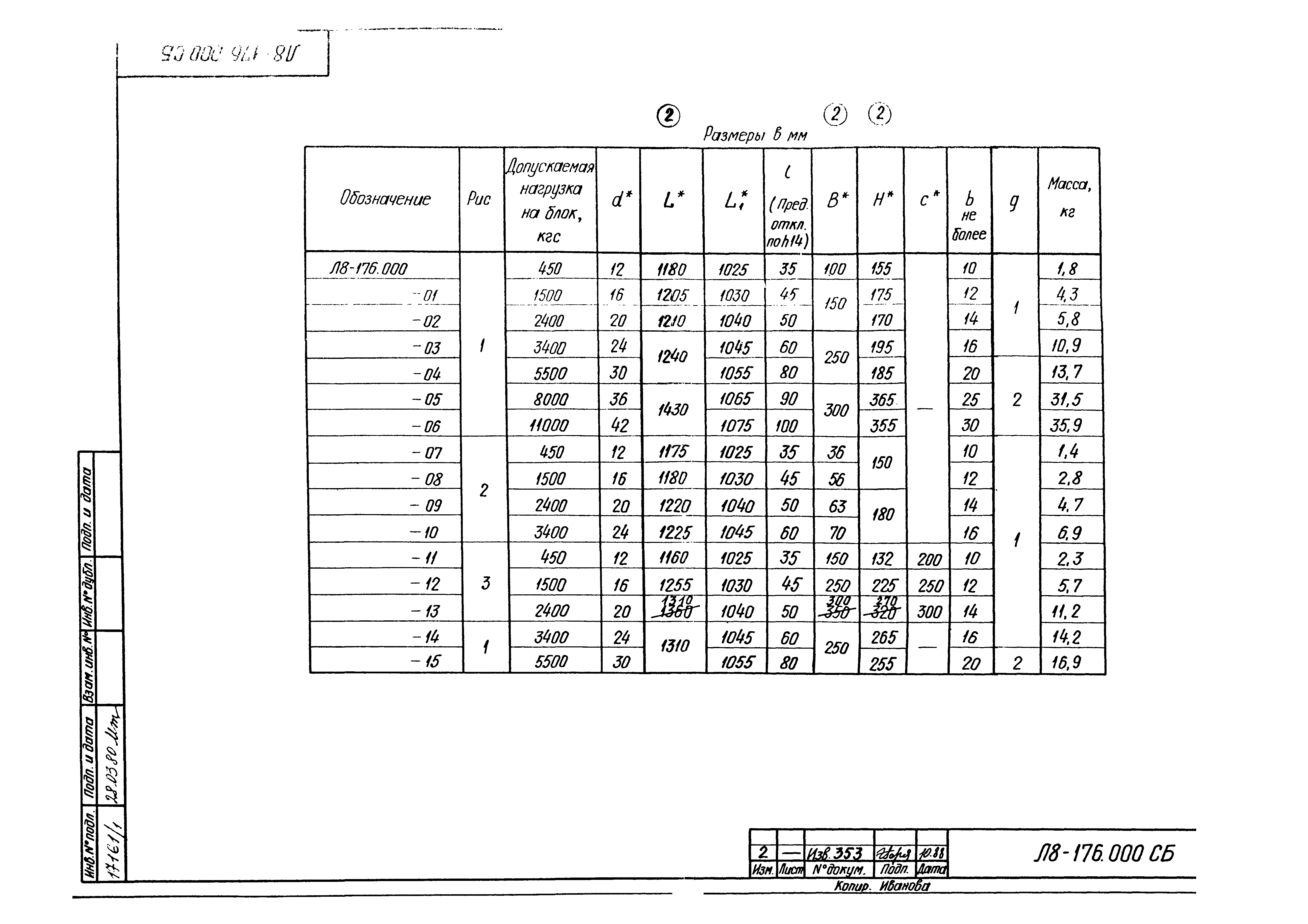

Наименование	Допускаемая нагрузка на блок, кгс	d*	L*	L1*	B*	H*	c*	b, не более	g	Масса, кг
Л8-176.000	450	12	1180	1025	100	155	-	10	1	1,80
Л8-176.000-01	1500	16	1205	1030	150	175	-	12	1	4,30
Л8-176.000-02	2400	20	1210	1040	150	170	-	14	1	5,80
Л8-176.000-03	3400	24	1240	1045	250	195	-	16	1	10,90
Л8-176.000-04	5500	30	1240	1055	250	185	-	20	2	13,70
Л8-176.000-05	8000	36	1430	1065	300	365	-	25	2	31,50
Л8-176.000-06	11000	42	1430	1075	300	355	-	30	2	35,90
Л8-176.000-07	450	12	1175	1025	36	150	-	10	1	1,40
Л8-176.000-08	1500	16	1180	1030	56	150	200	12	1	2,80
Л8-176.000-09	2400	20	1220	1040	63	180	250	14	1	4,70
Л8-176.000-10	3400	24	1225	1045	70	180	300	16	1	6,90
Л8-176.000-11	450	12	1160	1025	150	132	-	10	1	2,30
Л8-176.000-12	1500	16	1255	1030	250	255	-	12	1	5,70
Л8-176.000-13	2400	20	1310	1040	300	270	-	14	1	11,20
Л8-176.000-14	3400	24	1310	1045	250	265	-	16	1	14,20
Л8-176.000-15	5500	30	1310	1055	250	255	-	20	2	16,90
