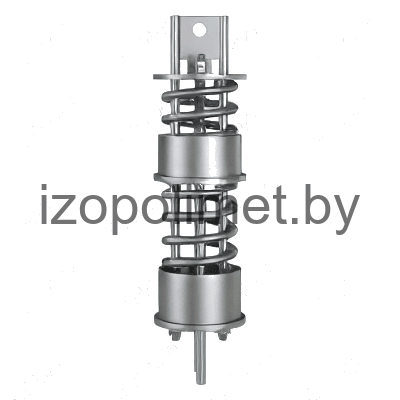

Блок пружинный сдвоенный Л8-178.000

Name: Л8-178.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает сдвоенные пружинные блоки Л8-178.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в подвесках станционных трубопроводов, где нагрузка воспринимается двумя пружинными элементами. В таблице указаны 24 исполнения с допускаемой нагрузкой на блок 450-6800 кгс и нагрузкой на пружину 128-5960 кгс. Размеры H0/H01 - 270-549 и 143-549 мм, H - 423-1118 мм, L - 725-1500 мм. Масса блока - 13,50-205,00 кг.

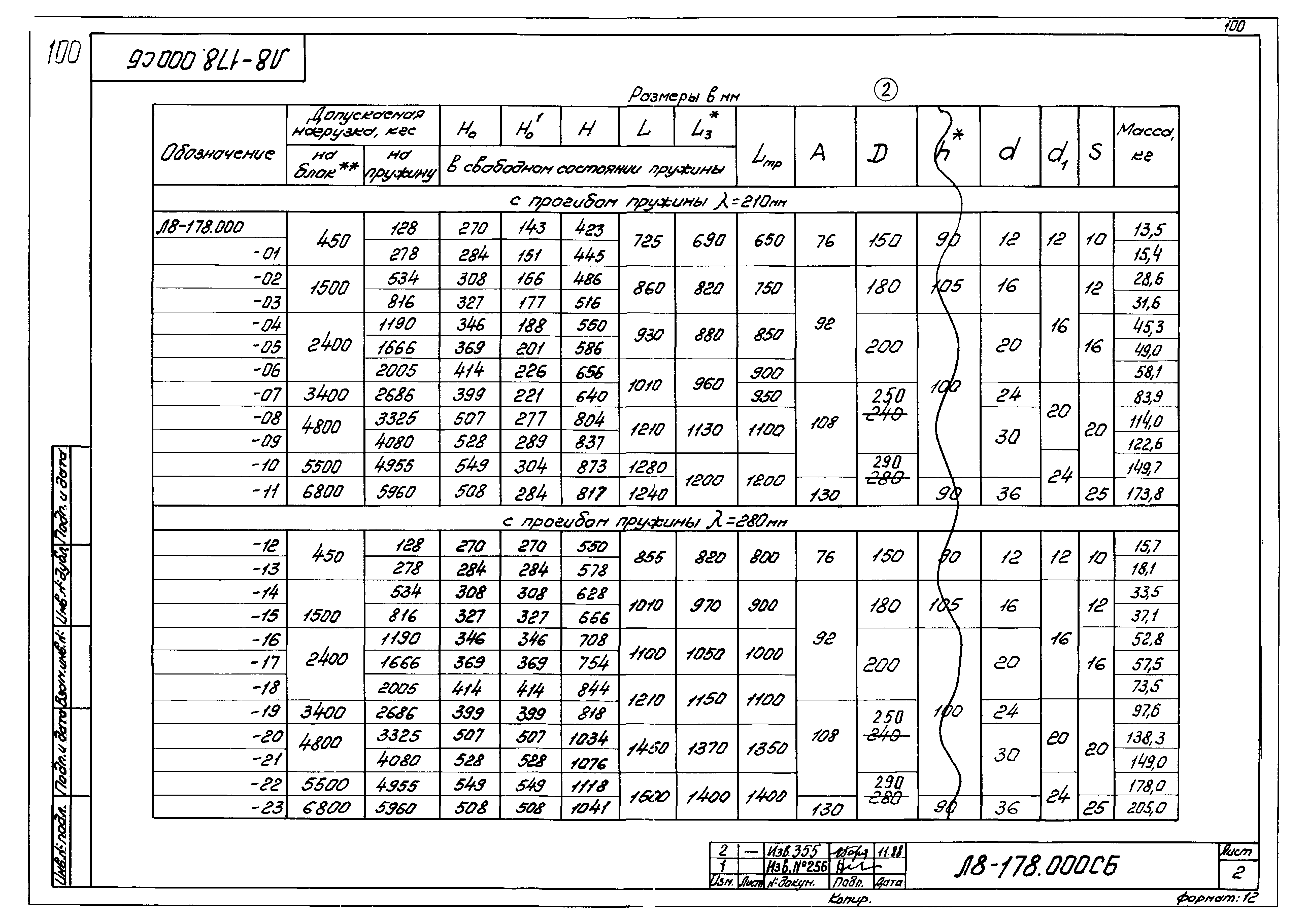

Наименование	Допускаемая нагрузка, кгс		H0	H01	H	L	L3*	Lmp	A	D	d	d1	S	Масса, кг
Наименование	на блок**	на пружину	в свободном состоянии пружины					Lmp	A	D	d	d1	S	Масса, кг
Л8-178.000	450	128	270	143	423	725	690	650	76	150	18	12	10	13,50
Л8-178.000-01	450	278	284	151	445	725	690	650	76	150	18	12	10	15,40
Л8-178.000-02	1500	534	308	166	486	860	820	750	92	180	16	16	12	28,60
Л8-178.000-03	1500	816	327	177	516	860	820	750	92	180	16	16	12	31,60
Л8-178.000-04	2400	1190	346	188	550	930	880	850	92	200	20	16	16	45,30
Л8-178.000-05	2400	1666	369	201	586	930	880	850	92	200	20	16	16	49,00
Л8-178.000-06	2400	2005	414	226	656	1010	960	900	92	200	20	16	16	58,10
Л8-178.000-07	3400	2686	399	221	640	1010	960	950	108	250	24	20	20	83,90
Л8-178.000-08	4800	3325	507	277	804	1210	1130	1100	108	250	30	20	20	114,00
Л8-178.000-09	4800	4080	528	289	837	1210	1130	1100	108	250	30	20	20	122,60
Л8-178.000-10	5500	4955	549	304	873	1280	1200	1200	108	290	30	24	20	149,70
Л8-178.000-11	6800	5960	508	284	817	1240	1200	1200	130	290	36	24	25	173,80
Л8-178.000-12	450	128	270	270	550	855	820	800	76	150	12	12	10	15,70
Л8-178.000-13	450	278	284	284	578	855	820	800	76	150	12	12	10	18,10
Л8-178.000-14	1500	534	308	308	628	1010	970	900	92	180	16	16	12	33,50
Л8-178.000-15	1500	816	327	327	666	1010	970	900	92	180	16	16	12	37,10
Л8-178.000-16	2400	1190	346	346	708	1100	1050	1000	92	200	20	16	16	52,80
Л8-178.000-17	2400	1666	369	369	754	1100	1050	1000	92	200	20	16	16	57,50
Л8-178.000-18	2400	2005	414	414	844	1210	1150	1100	92	200	20	16	16	73,50
Л8-178.000-19	3400	2686	399	399	818	1210	1150	1100	108	250	24	20	20	97,60
Л8-178.000-20	4800	3325	507	507	1034	1450	1370	1350	108	250	30	20	20	138,30
Л8-178.000-21	4800	4080	528	528	1076	1450	1370	1350	108	250	30	20	20	149,00
Л8-178.000-22	5500	4955	549	549	1118	1500	1400	1400	108	290	30	24	20	178,00
Л8-178.000-23	6800	5960	508	508	1041	1500	1400	1400	130	290	36	24	25	205,00
