Блок пружинный опорный Л8-179.000
Описание изделия
ООО "Изополимет Плюс" изготавливает опорные пружинные блоки Л8-179.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в опорных узлах станционных трубопроводов, где требуется пружинная работа при вертикальной нагрузке. В таблице приведены 24 исполнения с допускаемой нагрузкой на блок 450-6800 кгс и нагрузкой на пружину 128-5960 кгс. H0 в свободном состоянии составляет 143-549 мм, L2 - 320-420 мм, L3 - 510-1070 мм, D - 120-250 мм. Масса - 4,30-97,90 кг.

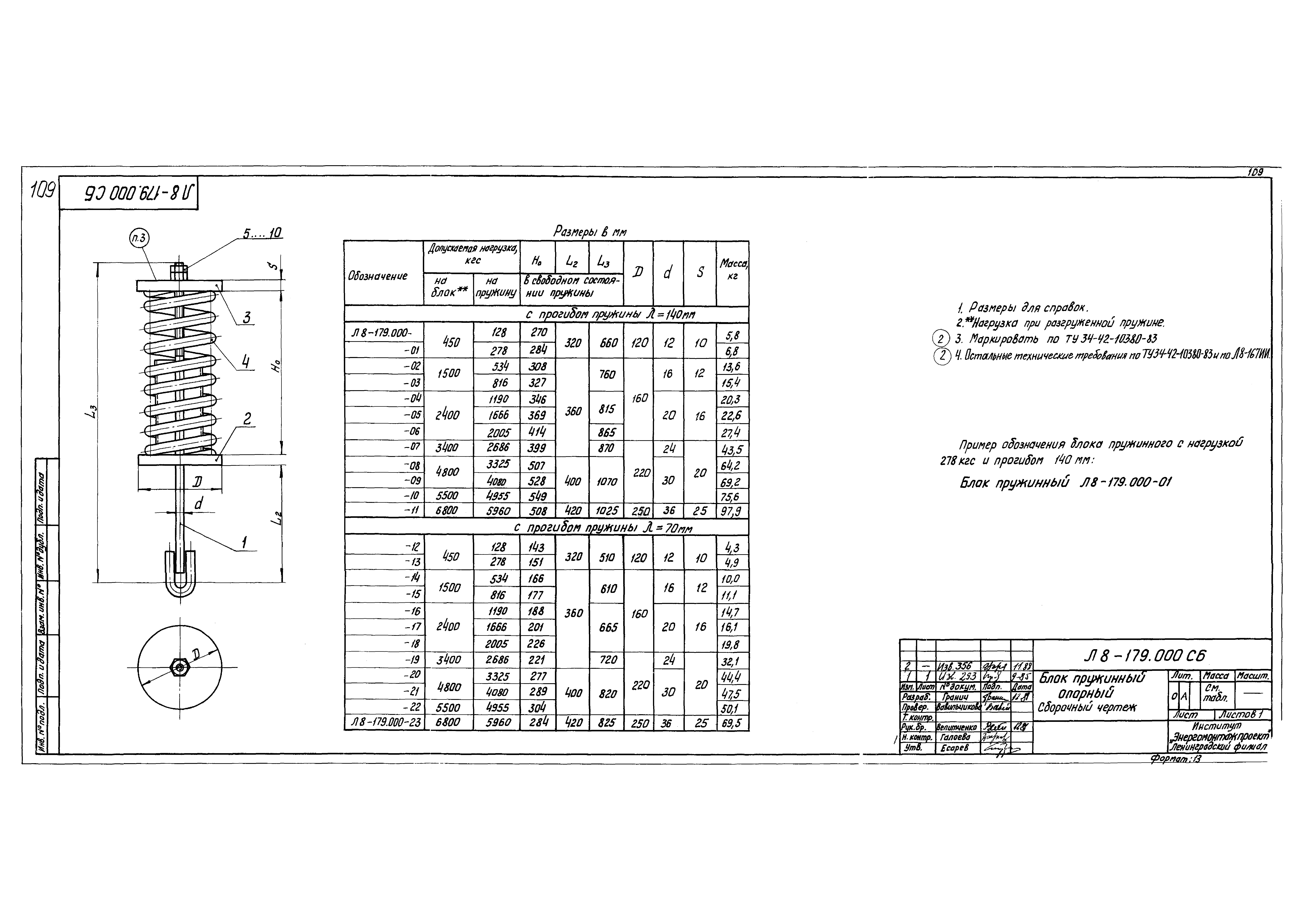

| Наименование | Допускаемая нагрузка, кгс | H0 | L2 | L3 | D | d | S | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|
| на блок** | на пружину | в свободном состоянии пружины | |||||||
| Л8-179.000 | 450 | 128 | 270 | 320 | 660 | 120 | 12 | 10 | 5,80 |
| Л8-179.000-01 | 450 | 278 | 284 | 320 | 660 | 120 | 12 | 10 | 6,80 |
| Л8-179.000-02 | 1500 | 534 | 308 | 360 | 760 | 160 | 16 | 12 | 13,60 |
| Л8-179.000-03 | 1500 | 816 | 327 | 360 | 760 | 160 | 16 | 12 | 15,40 |
| Л8-179.000-04 | 2400 | 1190 | 346 | 360 | 815 | 160 | 20 | 16 | 20,30 |
| Л8-179.000-05 | 2400 | 1666 | 369 | 360 | 815 | 160 | 20 | 16 | 22,60 |
| Л8-179.000-06 | 2400 | 2005 | 414 | 360 | 865 | 160 | 20 | 16 | 27,40 |
| Л8-179.000-07 | 3400 | 2686 | 399 | 360 | 870 | 220 | 24 | 20 | 43,50 |
| Л8-179.000-08 | 4800 | 3325 | 507 | 400 | 1070 | 220 | 30 | 20 | 64,20 |
| Л8-179.000-09 | 4800 | 4080 | 528 | 400 | 1070 | 220 | 30 | 20 | 69,20 |
| Л8-179.000-10 | 5500 | 4955 | 549 | 400 | 1025 | 220 | 30 | 20 | 75,60 |
| Л8-179.000-11 | 6800 | 5960 | 508 | 420 | 1025 | 250 | 36 | 25 | 97,90 |
| Л8-179.000-12 | 450 | 128 | 143 | 320 | 510 | 120 | 12 | 10 | 4,30 |
| Л8-179.000-13 | 450 | 278 | 151 | 320 | 510 | 120 | 12 | 10 | 4,90 |
| Л8-179.000-14 | 1500 | 534 | 166 | 360 | 610 | 160 | 16 | 12 | 10,00 |
| Л8-179.000-15 | 1500 | 816 | 177 | 360 | 610 | 160 | 16 | 12 | 11,10 |
| Л8-179.000-16 | 2400 | 1190 | 188 | 360 | 665 | 160 | 20 | 16 | 14,70 |
| Л8-179.000-17 | 2400 | 1666 | 201 | 360 | 665 | 160 | 20 | 16 | 16,10 |
| Л8-179.000-18 | 2400 | 2005 | 226 | 360 | 665 | 160 | 20 | 16 | 19,80 |
| Л8-179.000-19 | 3400 | 2686 | 221 | 360 | 720 | 220 | 24 | 20 | 32,10 |
| Л8-179.000-20 | 4800 | 3325 | 277 | 400 | 820 | 220 | 30 | 20 | 44,40 |
| Л8-179.000-21 | 4800 | 4080 | 289 | 400 | 820 | 220 | 30 | 20 | 47,50 |
| Л8-179.000-22 | 5500 | 4955 | 304 | 400 | 820 | 220 | 30 | 20 | 50,10 |
| Л8-179.000-23 | 6800 | 5960 | 284 | 420 | 825 | 250 | 36 | 25 | 69,50 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
