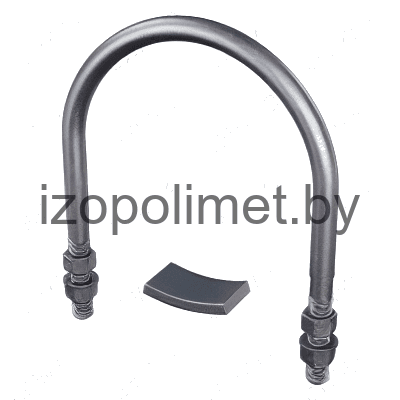

Опора скользящая и неподвижная с направляющим хомутом Л8-197.000
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие и неподвижные опоры с направляющим хомутом Л8-197.000. Изделие относится к серии Л8-138.000 - Л8-200.000 и применяется для станционных трубопроводов, где требуется направляющее хомутовое крепление. В таблице приведены 26 исполнений для Dн 57-530 мм. Допускаемая вертикальная нагрузка составляет 100-4000 кгс, j - 40-150 мм, A - 74-560 мм, резьба d - M10-8g - M24-8g. Масса - 0,20-8,65 кг.

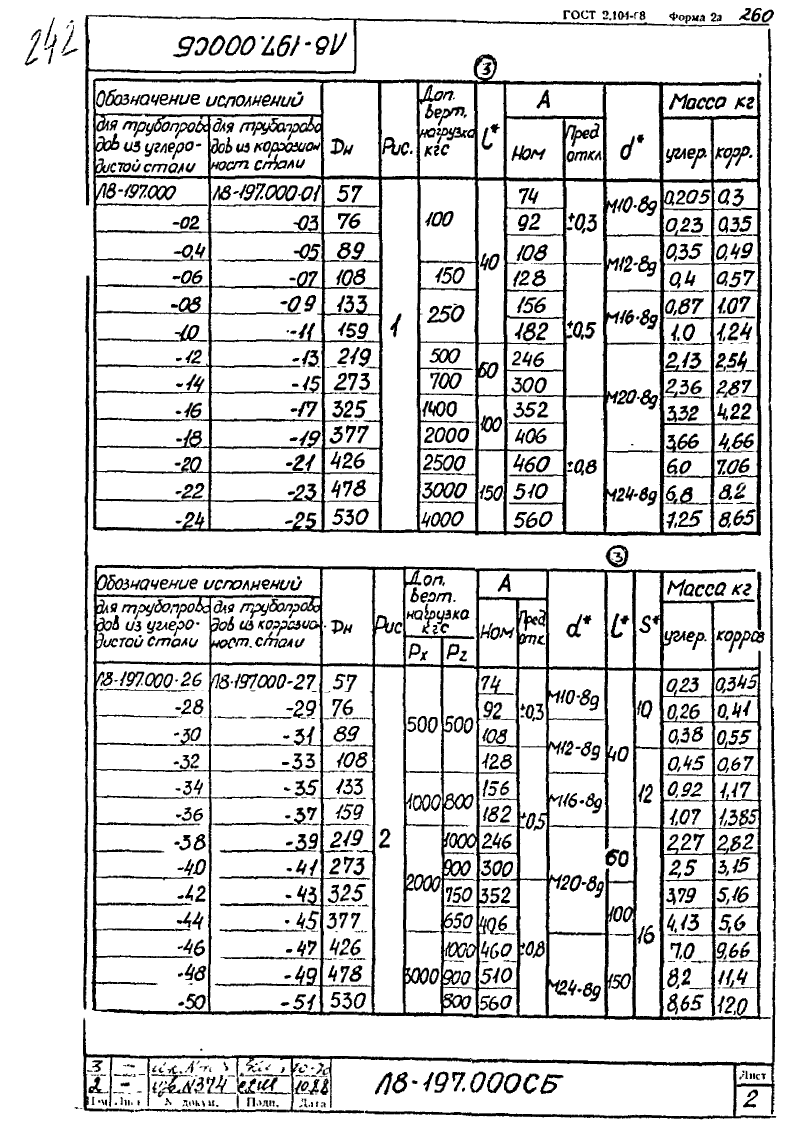

| Обозначение опоры | Dн | Рис. | Допускаемая вертикальная нагрузка, кгс | j* | A | d* | Масса, кг |
|---|---|---|---|---|---|---|---|
| Л8-197.000 | 57 | 1 | 100 | 40 | 74 | M10-8g | 0,20 |
| Л8-197.000-01 | 57 | 1 | 100 | 40 | 74 | M10-8g | 0,30 |
| Л8-197.000-02 | 76 | 1 | 100 | 40 | 92 | M10-8g | 0,23 |
| Л8-197.000-03 | 76 | 1 | 100 | 40 | 92 | M10-8g | 0,35 |
| Л8-197.000-04 | 89 | 1 | 100 | 40 | 108 | M12-8g | 0,35 |
| Л8-197.000-05 | 89 | 1 | 100 | 40 | 108 | M12-8g | 0,49 |
| Л8-197.000-06 | 108 | 1 | 150 | 40 | 128 | M12-8g | 0,40 |
| Л8-197.000-07 | 108 | 1 | 150 | 40 | 128 | M12-8g | 0,57 |
| Л8-197.000-08 | 133 | 1 | 250 | 40 | 156 | M16-8g | 0,87 |
| Л8-197.000-09 | 133 | 1 | 250 | 40 | 156 | M16-8g | 1,07 |
| Л8-197.000-10 | 159 | 1 | 250 | 40 | 182 | M16-8g | 1,00 |
| Л8-197.000-11 | 159 | 1 | 250 | 40 | 182 | M16-8g | 1,24 |
| Л8-197.000-12 | 219 | 1 | 500 | 60 | 246 | M20-8g | 2,13 |
| Л8-197.000-13 | 219 | 1 | 500 | 60 | 246 | M20-8g | 2,54 |
| Л8-197.000-14 | 273 | 1 | 700 | 60 | 300 | M20-8g | 2,36 |
| Л8-197.000-15 | 273 | 1 | 700 | 60 | 300 | M20-8g | 2,87 |
| Л8-197.000-16 | 325 | 1 | 1400 | 100 | 352 | M20-8g | 3,32 |
| Л8-197.000-17 | 325 | 1 | 1400 | 100 | 352 | M20-8g | 4,22 |
| Л8-197.000-18 | 377 | 1 | 2000 | 100 | 406 | M20-8g | 3,66 |
| Л8-197.000-19 | 377 | 1 | 2000 | 100 | 406 | M20-8g | 4,66 |
| Л8-197.000-20 | 426 | 1 | 2500 | 150 | 460 | M24-8g | 6,00 |
| Л8-197.000-21 | 426 | 1 | 2500 | 150 | 460 | M24-8g | 7,06 |
| Л8-197.000-22 | 478 | 1 | 3000 | 150 | 510 | M24-8g | 6,80 |
| Л8-197.000-23 | 478 | 1 | 3000 | 150 | 510 | M24-8g | 8,20 |
| Л8-197.000-24 | 530 | 1 | 4000 | 150 | 560 | M24-8g | 7,25 |
| Л8-197.000-25 | 530 | 1 | 4000 | 150 | 560 | M24-8g | 8,65 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
