Опора катковая Л8-196.000

Name: Л8-196.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

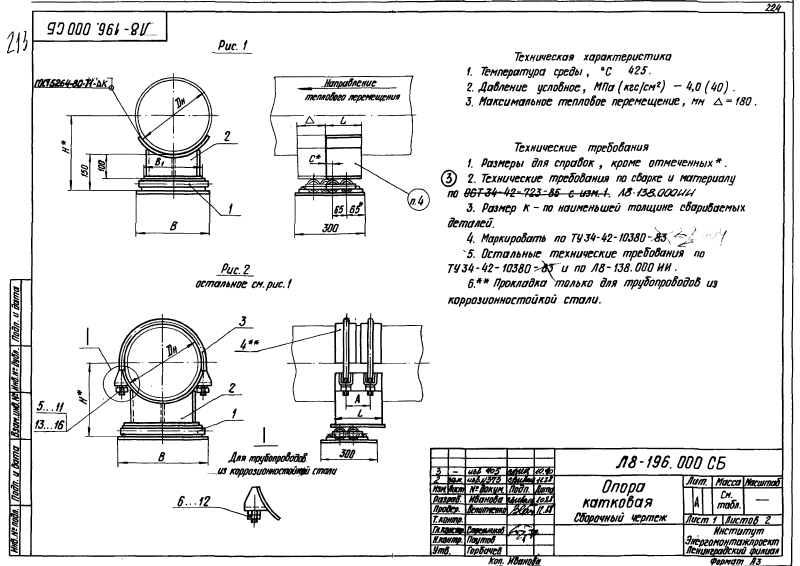

ООО "Изополимет Плюс" изготавливает катковые опоры Л8-196.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в станционных трубопроводах, где перемещение должно восприниматься катковым узлом. Таблица содержит 44 исполнения по рисункам 1 и 2 для Dн 426-1620 мм. Допускаемая вертикальная нагрузка составляет 3870-27000 кгс, H - 365-960 мм, B - 460-960 мм, B1 - 400-900 мм, L - 250-450 мм. Масса опор - 51,00-347,00 кг.

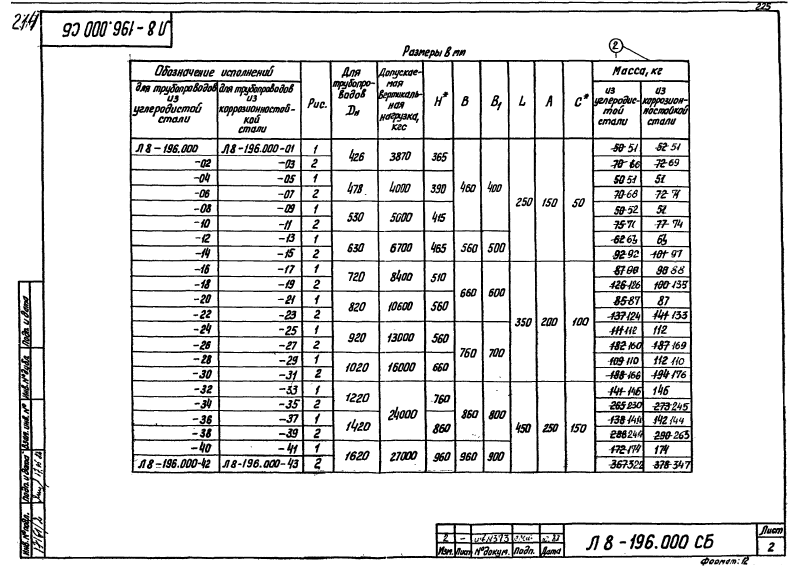

Обозначение опоры	Рис.	Dн	Допускаемая вертикальная нагрузка, кгс	H*	B	B1	L	A	C*	Масса, кг
Л8-196.000	1	426	3870	365	460	400	250	150	50	51,00
Л8-196.000-01	1	426	3870	365	460	400	250	150	50	51,00
Л8-196.000-02	2	426	3870	365	460	400	250	150	50	66,00
Л8-196.000-03	2	426	3870	365	460	400	250	150	50	69,00
Л8-196.000-04	1	478	4000	390	460	400	250	150	50	51,00
Л8-196.000-05	1	478	4000	390	460	400	250	150	50	51,00
Л8-196.000-06	2	478	4000	390	460	400	250	150	50	68,00
Л8-196.000-07	2	478	4000	390	460	400	250	150	50	71,00
Л8-196.000-08	1	530	5000	415	460	400	250	150	50	52,00
Л8-196.000-09	1	530	5000	415	460	400	250	150	50	52,00
Л8-196.000-10	2	530	5000	415	460	400	250	150	50	71,00
Л8-196.000-11	2	530	5000	415	460	400	250	150	50	74,00
Л8-196.000-12	1	630	6700	465	560	500	250	150	50	63,00
Л8-196.000-13	1	630	6700	465	560	500	250	150	50	63,00
Л8-196.000-14	2	630	6700	465	560	500	250	150	50	92,00
Л8-196.000-15	2	630	6700	465	560	500	250	150	50	97,00
Л8-196.000-16	1	720	8400	510	660	600	350	200	100	66,00
Л8-196.000-17	1	720	8400	510	660	600	350	200	100	88,00
Л8-196.000-18	2	720	8400	510	660	600	350	200	100	126,00
Л8-196.000-19	2	720	8400	510	660	600	350	200	100	135,00
Л8-196.000-20	1	820	10600	560	660	600	350	200	100	87,00
Л8-196.000-21	1	820	10600	560	660	600	350	200	100	87,00
Л8-196.000-22	2	820	10600	560	660	600	350	200	100	124,00
Л8-196.000-23	2	820	10600	560	660	600	350	200	100	135,00
Л8-196.000-24	1	920	13000	660	760	700	350	200	100	112,00
Л8-196.000-25	1	920	13000	660	760	700	350	200	100	112,00
Л8-196.000-26	2	920	13000	660	760	700	350	200	100	160,00
Л8-196.000-27	2	920	13000	660	760	700	350	200	100	169,00
Л8-196.000-28	1	1020	16000	760	760	700	350	200	100	110,00
Л8-196.000-29	1	1020	16000	760	760	700	350	200	100	110,00
Л8-196.000-30	2	1020	16000	760	760	700	350	200	100	166,00
Л8-196.000-31	2	1020	16000	760	760	700	350	200	100	176,00
Л8-196.000-32	1	1220	24000	860	860	800	450	250	150	146,00
Л8-196.000-33	1	1220	24000	860	860	800	450	250	150	146,00
Л8-196.000-34	2	1220	24000	860	860	800	450	250	150	230,00
Л8-196.000-35	2	1220	24000	860	860	800	450	250	150	245,00
Л8-196.000-36	1	1420	24000	860	860	800	450	250	150	144,00
Л8-196.000-37	1	1420	24000	860	860	800	450	250	150	144,00
Л8-196.000-38	2	1420	24000	860	860	800	450	250	150	249,00
Л8-196.000-39	2	1420	24000	860	860	800	450	250	150	265,00
Л8-196.000-40	1	1620	27000	960	960	900	450	250	150	174,00
Л8-196.000-41	1	1620	27000	960	960	900	450	250	150	174,00
Л8-196.000-42	2	1620	27000	960	960	900	450	250	150	322,00
Л8-196.000-43	2	1620	27000	960	960	900	450	250	150	347,00
