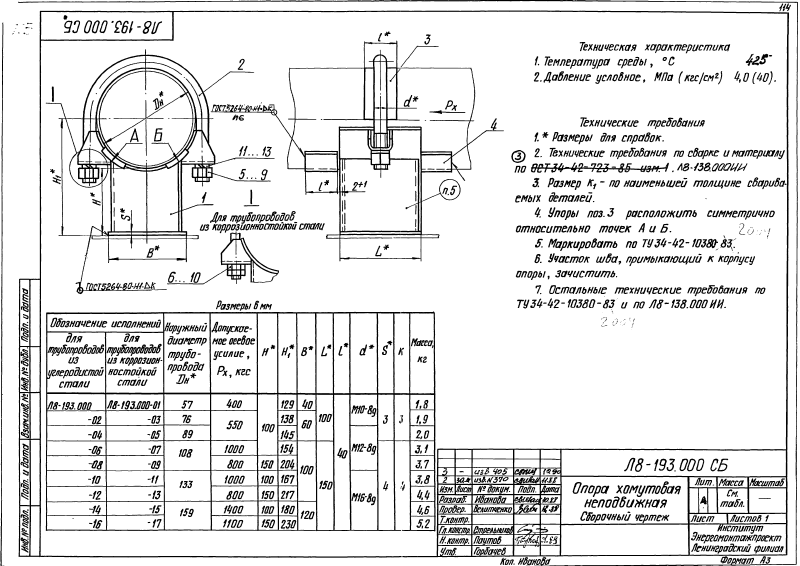

Опора хомутовая неподвижная Л8-193.000
Описание изделия
ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры Л8-193.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для жесткой фиксации станционных трубопроводов малых диаметров через хомутовый узел. Таблица содержит 18 исполнений для Dн 57-159 мм. Допускаемое осевое усилие Px составляет 400-1400 кгс, H - 100-150 мм, H1 - 129-230 мм, B - 40-120 мм, L - 100-150 мм. Резьба d - M10-8g - M16-8g, масса - 1,80-5,20 кг.
| Обозначение опоры | Dн* | Допускаемое осевое усилие Px, кгс | H* | H1* | B* | L* | j* | d* | S* | K | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Л8-193.000 | 57 | 400 | 100 | 129 | 40 | 100 | 40 | M10-8g | 3 | 3 | 1,80 |
| Л8-193.000-01 | 57 | 400 | 100 | 129 | 40 | 100 | 40 | M10-8g | 3 | 3 | 1,80 |
| Л8-193.000-02 | 76 | 550 | 100 | 138 | 60 | 100 | 40 | M10-8g | 3 | 3 | 1,90 |
| Л8-193.000-03 | 76 | 550 | 100 | 138 | 60 | 100 | 40 | M10-8g | 3 | 3 | 1,90 |
| Л8-193.000-04 | 89 | 550 | 100 | 145 | 60 | 100 | 40 | M12-8g | 3 | 3 | 2,00 |
| Л8-193.000-05 | 89 | 550 | 100 | 145 | 60 | 100 | 40 | M12-8g | 3 | 3 | 2,00 |
| Л8-193.000-06 | 108 | 1000 | 100 | 154 | 100 | 150 | 40 | M12-8g | 4 | 4 | 3,10 |
| Л8-193.000-07 | 108 | 1000 | 100 | 154 | 100 | 150 | 40 | M12-8g | 4 | 4 | 3,10 |
| Л8-193.000-08 | 108 | 800 | 150 | 204 | 100 | 150 | 40 | M12-8g | 4 | 4 | 3,70 |
| Л8-193.000-09 | 108 | 800 | 150 | 204 | 100 | 150 | 40 | M12-8g | 4 | 4 | 3,70 |
| Л8-193.000-10 | 133 | 1000 | 100 | 167 | 100 | 150 | 40 | M16-8g | 4 | 4 | 3,80 |
| Л8-193.000-11 | 133 | 1000 | 100 | 167 | 100 | 150 | 40 | M16-8g | 4 | 4 | 3,80 |
| Л8-193.000-12 | 133 | 800 | 150 | 217 | 100 | 150 | 40 | M16-8g | 4 | 4 | 4,40 |
| Л8-193.000-13 | 133 | 800 | 150 | 217 | 100 | 150 | 40 | M16-8g | 4 | 4 | 4,40 |
| Л8-193.000-14 | 159 | 1400 | 100 | 180 | 120 | 150 | 40 | M16-8g | 4 | 4 | 4,60 |
| Л8-193.000-15 | 159 | 1400 | 100 | 180 | 120 | 150 | 40 | M16-8g | 4 | 4 | 4,60 |
| Л8-193.000-16 | 159 | 1100 | 150 | 230 | 120 | 150 | 40 | M16-8g | 4 | 4 | 5,20 |
| Л8-193.000-17 | 159 | 1100 | 150 | 230 | 120 | 150 | 40 | M16-8g | 4 | 4 | 5,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
