Опора крутоизогнутых отводов Л8-199.000

Name: Л8-199.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

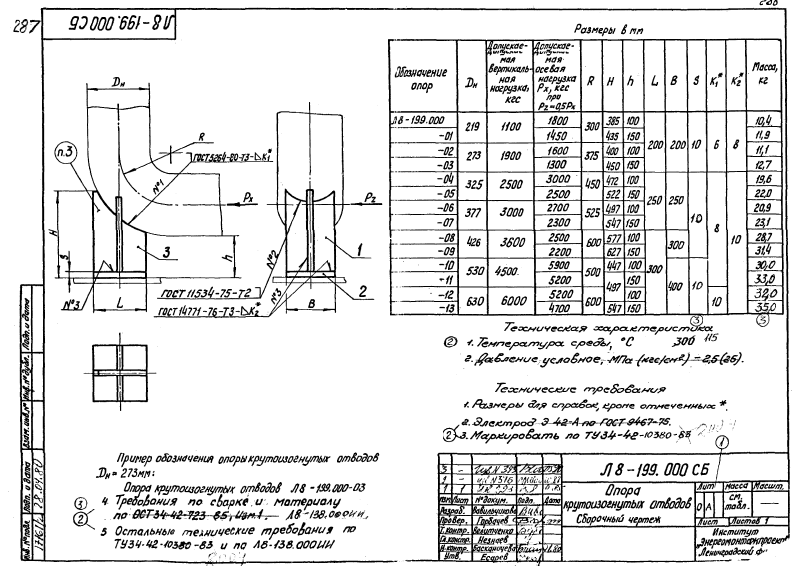

ООО "Изополимет Плюс" изготавливает опоры крутоизогнутых отводов Л8-199.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для опирания отводов станционных трубопроводов, где нагрузка передается через участок изгиба. В таблице приведены 14 исполнений для Dн 219-630 мм. Допускаемая вертикальная нагрузка составляет 1100-5900 кгс, осевая нагрузка Px при Pz=0,5Px - 1300-5900 кгс. Размер R - 300-600 мм, H - 385-627 мм, масса - 10,40-35,00 кг.

Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кгс	Допускаемая осевая нагрузка Px, кгс при Pz=0,5Px	R	H	h	L	B	S	K1*	K2*	Масса, кг
Л8-199.000	219	1100	1800	300	385	100	200	200	10	6	8	10,40
Л8-199.000-01	219	1450	1450	300	435	150	200	200	10	6	8	11,90
Л8-199.000-02	273	1600	1600	375	400	100	200	200	10	6	8	11,10
Л8-199.000-03	273	1300	1300	375	450	150	200	200	10	6	8	12,70
Л8-199.000-04	325	3000	3000	450	472	100	250	250	10	8	10	19,60
Л8-199.000-05	325	2500	2500	450	522	150	250	250	10	8	10	22,00
Л8-199.000-06	377	2700	2700	525	497	100	250	250	10	8	10	20,90
Л8-199.000-07	377	2300	2300	525	547	150	250	250	10	8	10	23,10
Л8-199.000-08	426	2500	2500	600	577	100	300	300	10	8	10	28,70
Л8-199.000-09	426	2200	2200	600	627	150	300	300	10	8	10	31,40
Л8-199.000-10	530	5900	5900	500	447	100	300	400	10	8	10	30,00
Л8-199.000-11	530	5200	5200	500	497	150	300	400	10	8	10	33,00
Л8-199.000-12	630	5200	5200	600	497	100	300	400	10	10	10	32,00
Л8-199.000-13	630	4700	4700	600	547	150	300	400	10	10	10	35,00
