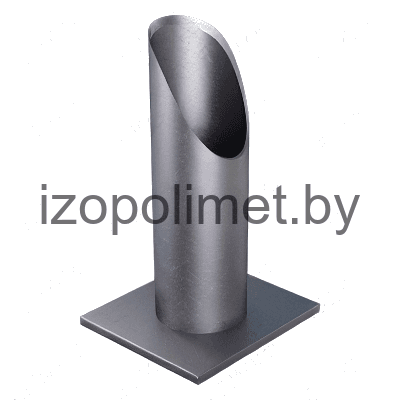

Опора трубчатая крутоизогнутых отводов Л8-200.000

Name: Л8-200.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

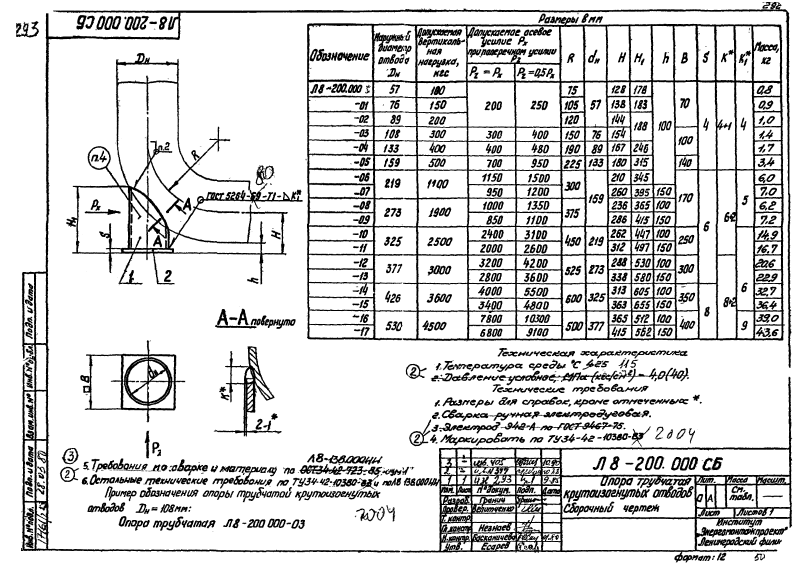

ООО "Изополимет Плюс" изготавливает трубчатые опоры крутоизогнутых отводов Л8-200.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для опирания отводов станционных трубопроводов малых и средних диаметров. В таблице указаны 18 исполнений для Dн 57-530 мм. Вертикальная нагрузка составляет 100-4500 кгс, осевые усилия Px - до 10300 кгс. Размер R - 75-600 мм, dн - 57-377 мм, H - 128-1180 мм, B - 70-400 мм. Масса - 0,80-43,60 кг.

Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кгс)	Допускаемое осевое усилие Px при поперечном усилии Pz, кН (кгс)		R	dн	H	H1	h	B	S	K*	K1*	Масса, кг
Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кгс)	Pz = Px	Pz = 0,5Px	R	dн	H	H1	h	B	S	K*	K1*	Масса, кг
Л8-200.000	57	100	200	250	75	57	128	178	100	70	4	4	4	0,80
Л8-200.000-01	76	150	200	250	105	57	138	183	100	70	4	4	4	0,90
Л8-200.000-02	89	200	200	250	120	57	144	188	100	70	4	4	4	1,00
Л8-200.000-03	108	300	300	400	150	76	154	188	100	100	4	4	4	1,40
Л8-200.000-04	133	400	400	480	190	89	167	246	100	100	4	4	4	1,70
Л8-200.000-05	159	500	700	950	225	133	1180	315	100	140	4	4	4	3,40
Л8-200.000-06	219	1100	1150	1500	300	159	210	345	100	170	6	6	5	6,00
Л8-200.000-07	219	1100	950	1200	300	159	260	395	150	170	6	6	5	7,00
Л8-200.000-08	273	1900	1000	1350	375	159	236	365	100	170	6	6	5	6,20
Л8-200.000-09	273	1900	850	1100	375	159	286	415	150	170	6	6	5	7,20
Л8-200.000-10	325	2500	2400	3100	450	219	262	447	100	250	6	6	6	14,90
Л8-200.000-11	325	2500	2000	2600	450	219	312	497	150	250	6	6	6	16,70
Л8-200.000-12	377	3000	3200	4200	525	273	288	530	100	300	6	8	6	20,60
Л8-200.000-13	377	3000	2800	3600	525	273	338	580	150	300	6	8	6	22,90
Л8-200.000-14	426	3600	4000	5500	600	325	313	605	100	350	8	8	6	32,70
Л8-200.000-15	426	3600	3400	4800	600	325	363	655	150	350	8	8	6	36,40
Л8-200.000-16	530	4500	7800	10300	500	377	365	512	100	400	8	8	9	39,00
Л8-200.000-17	530	4500	6800	9100	500	377	415	562	150	400	8	8	9	43,60
