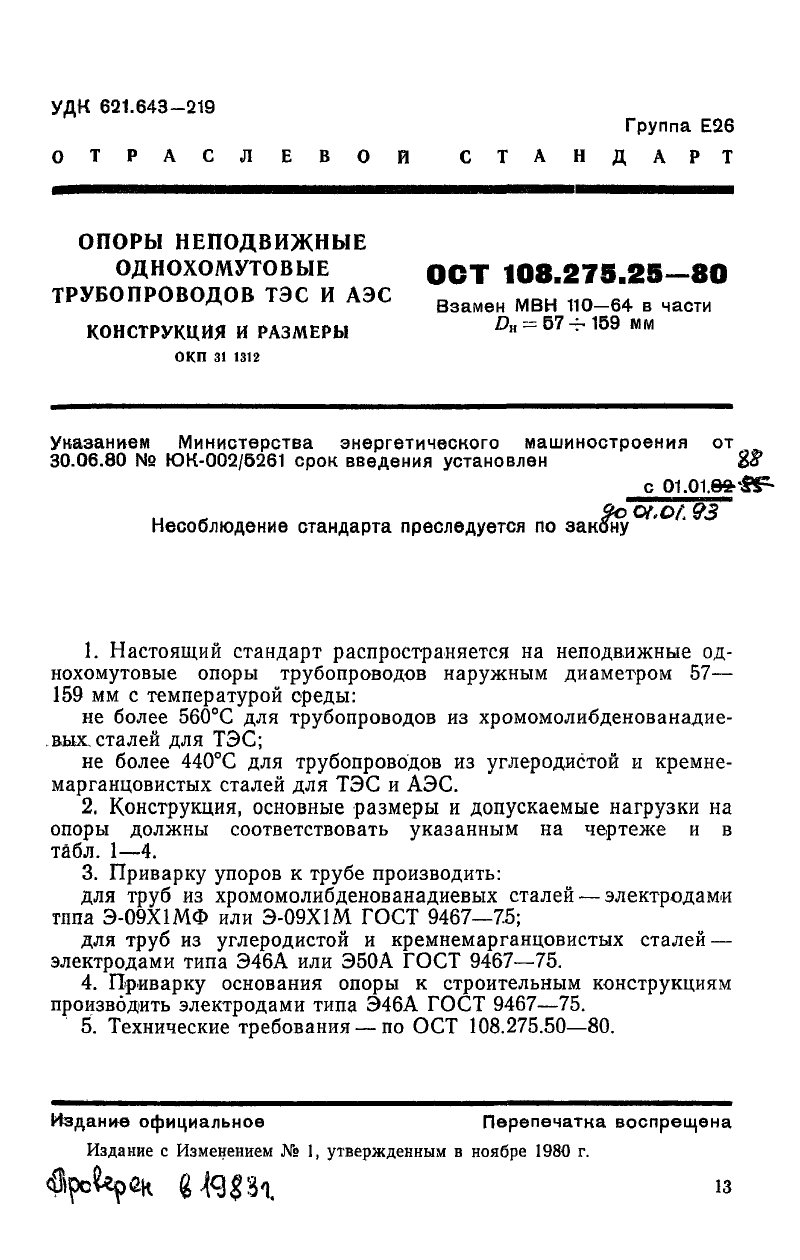

Опора неподвижная однохомутовая ОСТ 108.275.25-80
Описание изделия
ООО "Изополимет Плюс" изготавливает однохомутовые неподвижные опоры ОСТ 108.275.25-80. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в узлах крепления трубопроводов, где требуется неподвижная фиксация трубы одним хомутом. В таблице указаны исполнения 01-05 для наружных диаметров Dн от 57 до 159 мм. Размер B составляет 104-228 мм, b1 — 60-150 мм, H — 122-178 мм, L — 90-260 мм. Параметры K и K1 указаны 4-6 и 3-6, масса — от 1,72 до 10,18 кг.

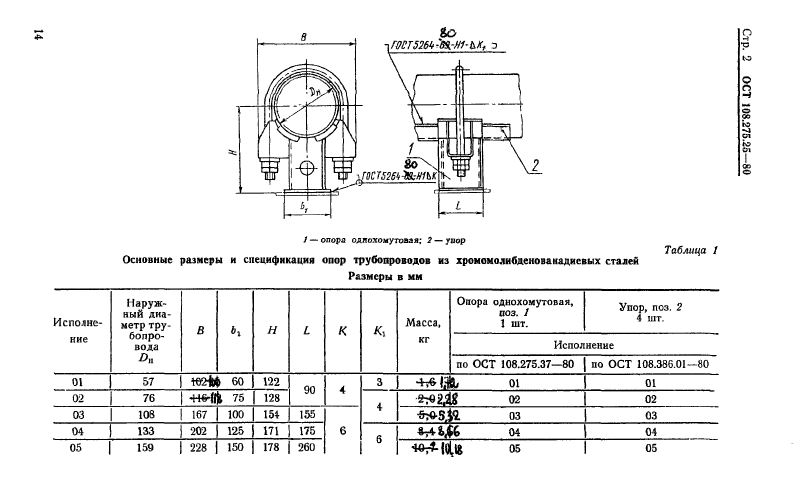

| Наименование | Наружный диаметр трубопровода Dн | B | b1 | H | L | K | K1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.25-80 | 57 | 104 | 60 | 122 | 90 | 4 | 3 | 1,72 |
| 02 ОСТ 108.275.25-80 | 76 | 118 | 75 | 128 | 90 | 4 | 4 | 2,28 |
| 03 ОСТ 108.275.25-80 | 108 | 167 | 100 | 154 | 155 | 6 | 4 | 5,32 |
| 04 ОСТ 108.275.25-80 | 133 | 202 | 125 | 171 | 175 | 6 | 6 | 8,66 |
| 05 ОСТ 108.275.25-80 | 159 | 228 | 150 | 178 | 260 | 6 | 6 | 10,18 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
