Опора скользящая двуххомутовая трубопроводов ТЭС и АЭС ОСТ 108.275.30-80
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие двуххомутовые опоры ОСТ 108.275.30-80 для трубопроводов АЭС и ТЭС. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в опорных узлах, где труба удерживается двумя хомутами, а конструкция допускает продольное перемещение. В таблице указаны исполнения 01-07 для наружных диаметров Dн от 325 до 720 мм. Ширина опоры составляет 400-822 мм, высота — 315-534 мм, длина — 215-330 мм. Масса изделия — от 25,10 до 112,70 кг.

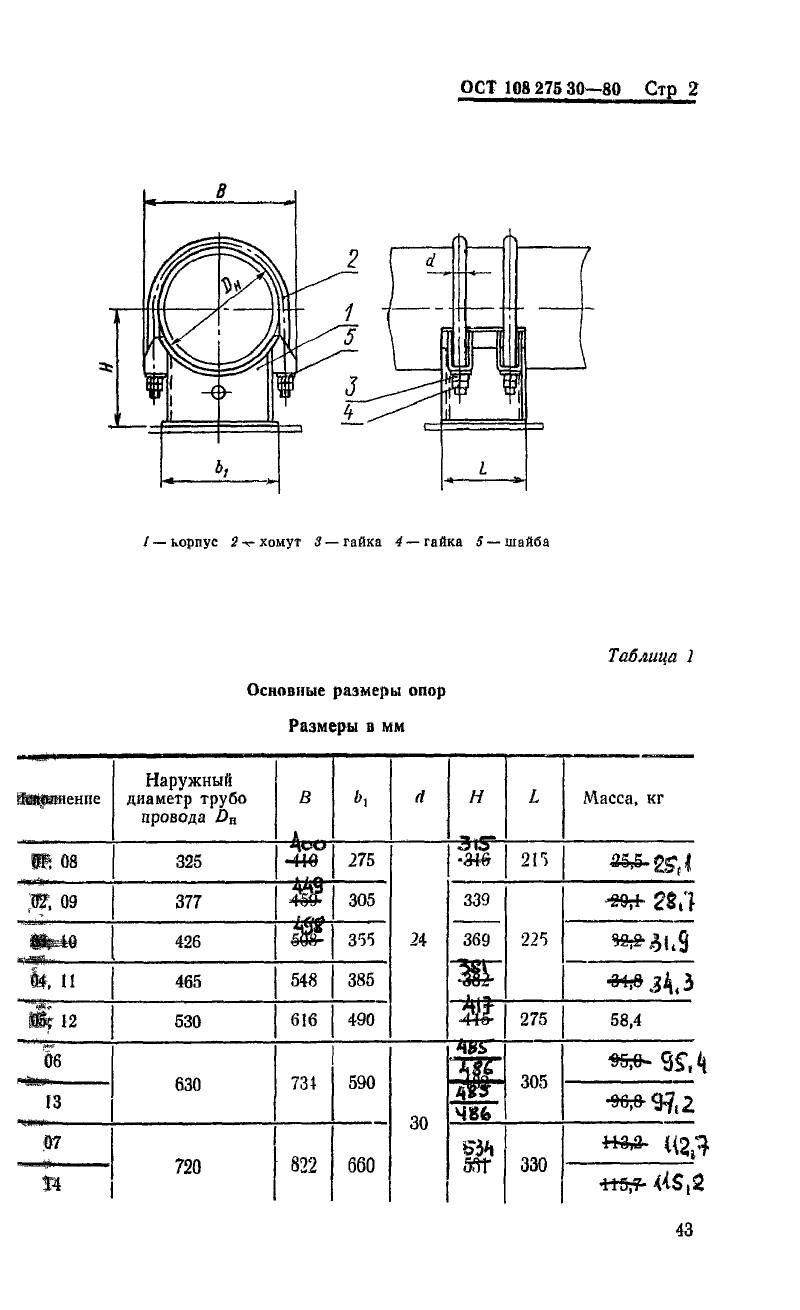

| Исполнение | Наружный диаметр трубопровода Дн | Ширина опоры трубопровода, мм | Высота, мм | Длина опоры трубопровода, мм | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ108.275.30-80 | 325 | 400.00 | 315.00 | 215.00 | 25.10 |
| 02 ОСТ108.275.30-80 | 377 | 449.00 | 339.00 | 225.00 | 28.70 |
| 03 ОСТ108.275.30-80 | 426 | 498.00 | 369.00 | 225.00 | 31.90 |
| 04 ОСТ108.275.30-80 | 465 | 548.00 | 381.00 | 225.00 | 34.30 |
| 05 ОСТ108.275.30-80 | 530 | 616.00 | 417.00 | 275.00 | 58.40 |
| 06 ОСТ108.275.30-80 | 630 | 734.00 | 486.00 | 305.00 | 97.20 |
| 07 ОСТ108.275.30-80 | 720 | 822.00 | 534.00 | 330.00 | 112.70 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
