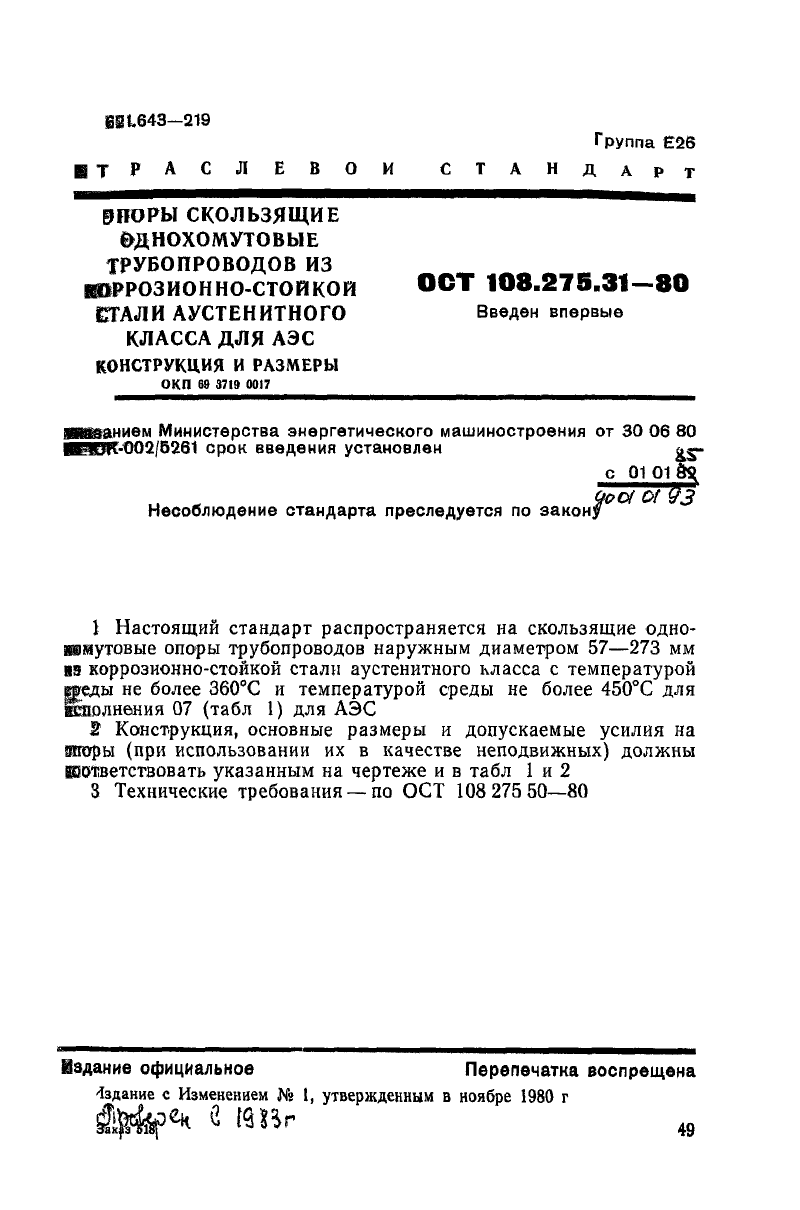

Опора скользящая однохомутовая ОСТ 108.275.31-80
Описание изделия

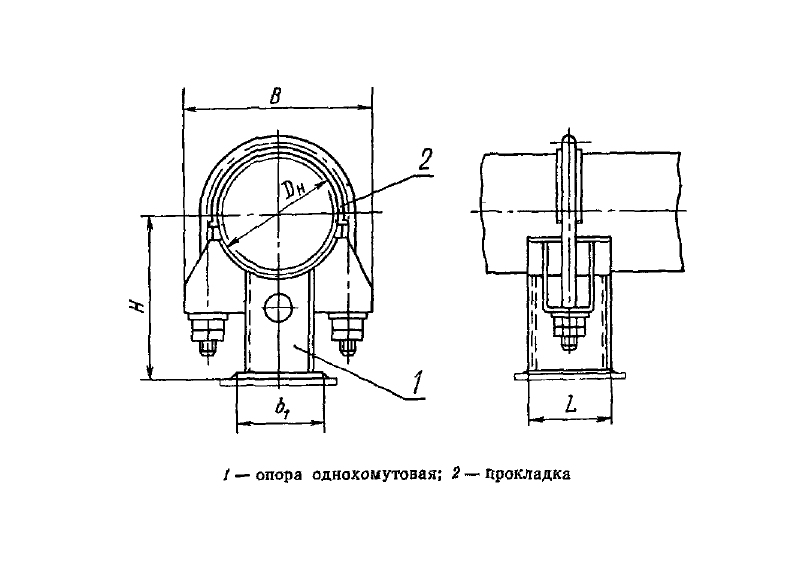

ООО "Изополимет Плюс" изготавливает скользящие однохомутовые опоры ОСТ 108.275.31-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в узлах крепления трубопроводов, где требуется опирание с возможностью скольжения. По таблице доступны исполнения 01-10 для наружных диаметров Dн от 57 до 273 мм. Размер B указан от 106 до 358 мм, b1 — 60-260 мм, H — 122-280 мм, L — 80-120 мм. Масса опоры зависит от исполнения и составляет от 1,60 до 13,10 кг.

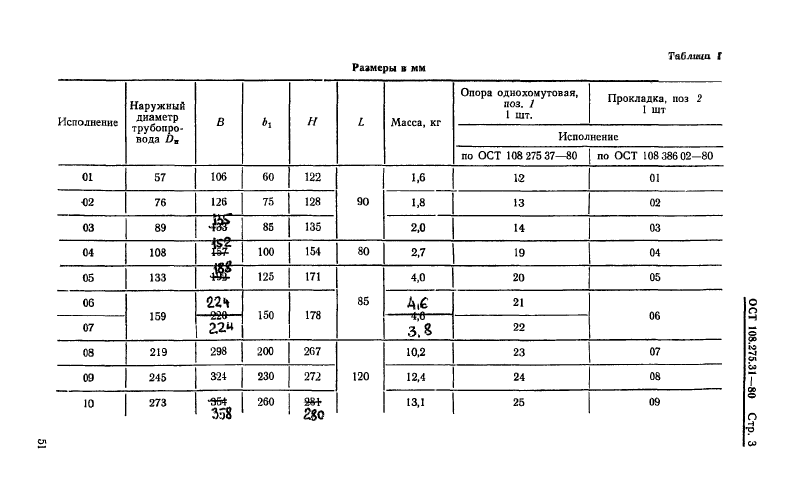

| Наименование | Наружный диаметр трубопровода Dн | B | b1 | H | L | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.31-80 | 57 | 106 | 60 | 122 | 90 | 1,60 |
| 02 ОСТ 108.275.31-80 | 76 | 126 | 75 | 128 | 90 | 1,80 |
| 03 ОСТ 108.275.31-80 | 89 | 135 | 85 | 135 | 90 | 2,00 |
| 04 ОСТ 108.275.31-80 | 108 | 152 | 100 | 154 | 80 | 2,70 |
| 05 ОСТ 108.275.31-80 | 133 | 188 | 125 | 171 | 85 | 4,00 |
| 06 ОСТ 108.275.31-80 | 159 | 22 | 150 | 178 | 85 | 4,00 |
| 07 ОСТ 108.275.31-80 | 159 | 22 | 150 | 178 | 85 | 3,80 |
| 08 ОСТ 108.275.31-80 | 219 | 298 | 200 | 267 | 120 | 10,20 |
| 09 ОСТ 108.275.31-80 | 245 | 324 | 230 | 272 | 120 | 12,40 |
| 10 ОСТ 108.275.31-80 | 273 | 358 | 260 | 280 | 120 | 13,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
