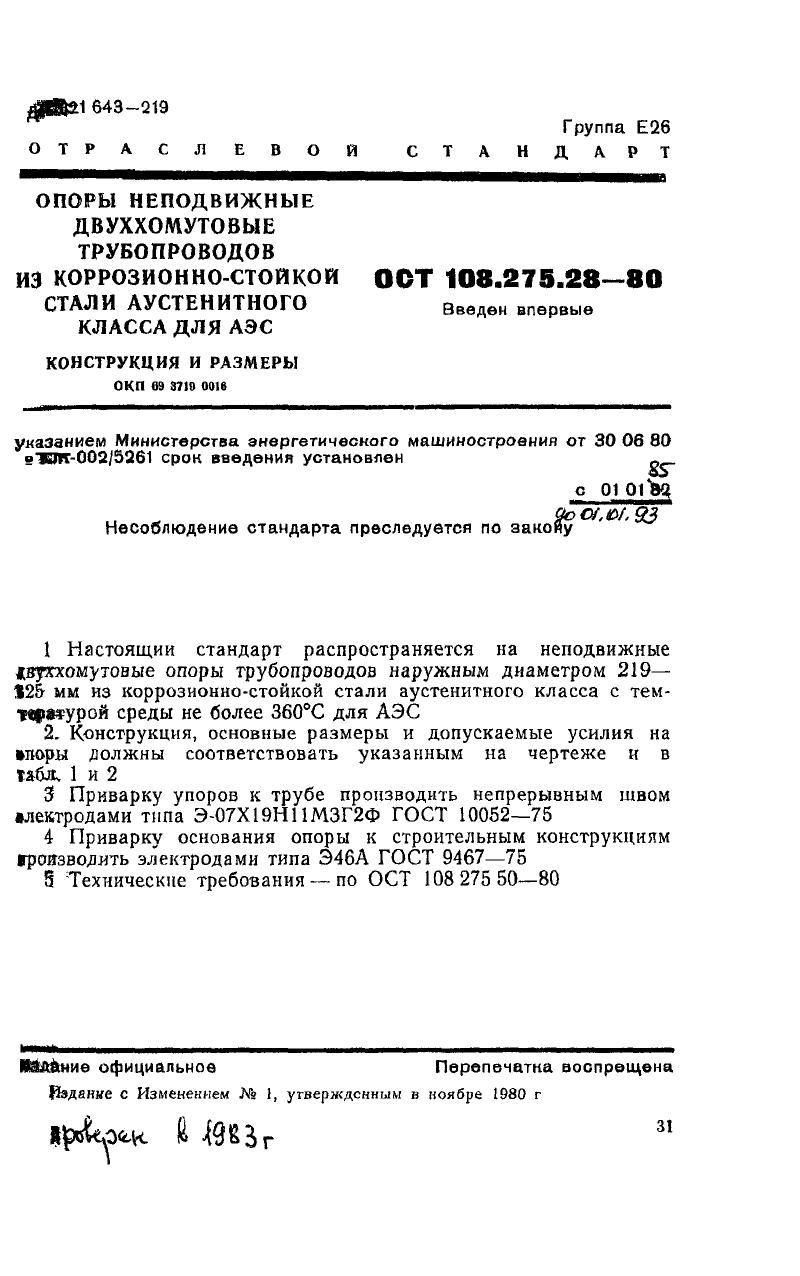

Опора неподвижная двуххомутовая ОСТ 108.275.28-80
Описание изделия
ООО "Изополимет Плюс" изготавливает двуххомутовые неподвижные опоры ОСТ 108.275.28-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется для неподвижного закрепления трубопровода двумя хомутами в составе опорного узла. По таблице доступны исполнения 01-04 для наружных диаметров Dн 219-325 мм. Размер B находится в диапазоне 302-419 мм, b1 — 210-320 мм, H — 269-314 мм, L — 325-530 мм. Параметры K и K1 составляют 8-10, масса изделия — от 31,60 до 59,80 кг.

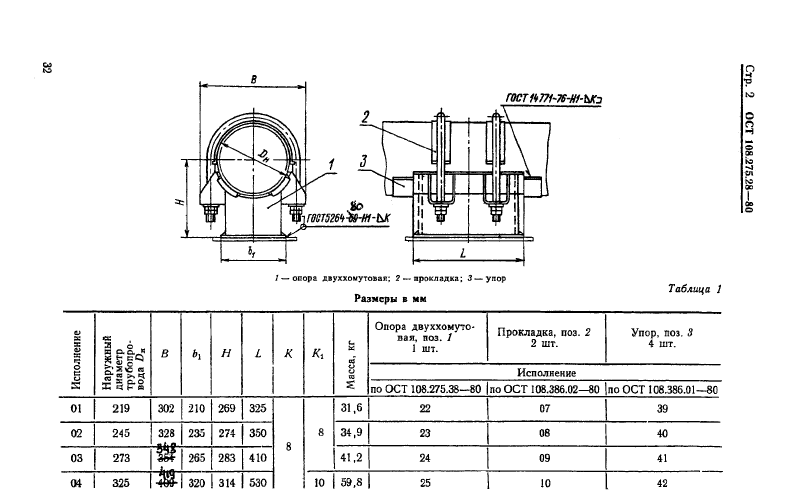

| Наименование | Наружный диаметр трубопровода Dн | B | b1 | H | L | K | K1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.28-80 | 219 | 302 | 210 | 269 | 325 | 8 | 8 | 31,60 |
| 02 ОСТ 108.275.28-80 | 245 | 328 | 235 | 274 | 350 | 8 | 8 | 34,90 |
| 03 ОСТ 108.275.28-80 | 273 | 348 | 265 | 283 | 410 | 8 | 8 | 41,20 |
| 04 ОСТ 108.275.28-80 | 325 | 419 | 320 | 314 | 530 | 8 | 10 | 59,80 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
