Блок хомутовый для подвесок трубопроводов АЭС ОСТ 108.275.53-80
Описание изделия

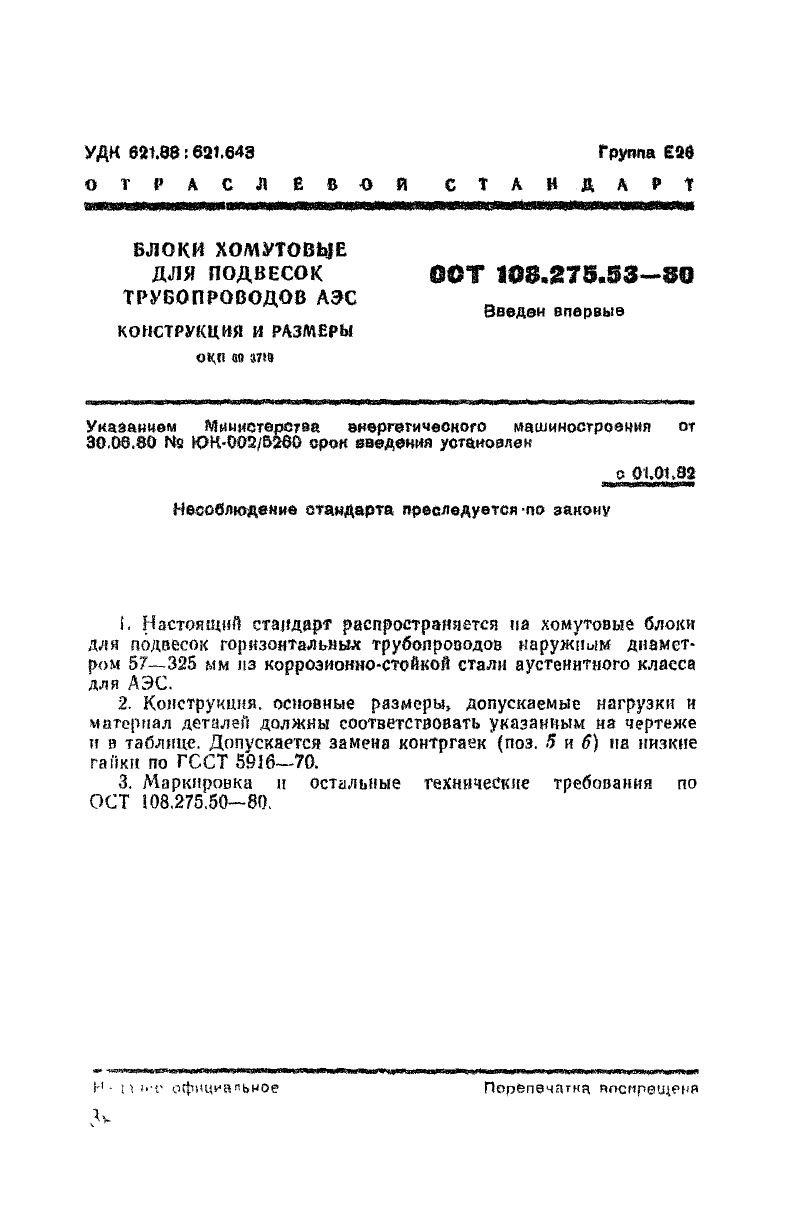

ООО "Изополимет Плюс" изготавливает хомутовые блоки ОСТ 108.275.53-80 для подвесок горизонтальных трубопроводов АЭС. Изделие применяется для наружных диаметров от 57 до 325 мм из коррозионно-стойкой стали аустенитного класса, как указано в исходных данных. Таблица включает исполнения 01-10. Допускаемая нагрузка составляет от 2,94 до 33,20 кН, длина хомута — 112-446 мм, длина блока — 105-176 мм, высота — 273-650 мм. Масса изделия находится в диапазоне от 1,52 до 23,07 кг.

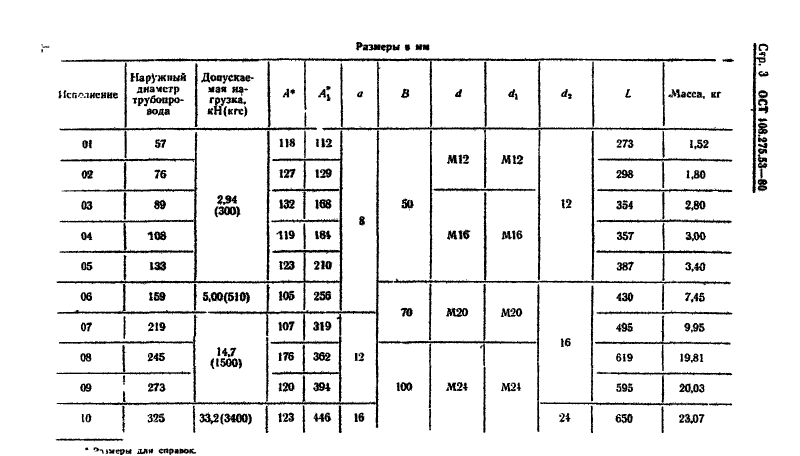

| Исполнение | Наружный диаметр трубопровода Дн | Допускаемая нагрузка кН, (кгс) | Длина хомута, мм | Длина, мм | Высота блока, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 01ОСТ108.275.53-80 | 57 | 2,94 (300) | 112,00 | 118,00 | 273,00 | 1,52 |
| 02ОСТ108.275.53-80 | 76 | 2,94 (300) | 129,00 | 127,00 | 298,00 | 1,80 |
| 03ОСТ108.275.53-80 | 108 | 2,94 (300) | 168,00 | 132,00 | 354,00 | 2,80 |
| 04ОСТ108.275.53-80 | 133 | 2,94 (300) | 184,00 | 119,00 | 357,00 | 3,00 |
| 05ОСТ108.275.53-80 | 159 | 5,00 (510) | 210,00 | 123,00 | 387,00 | 3,40 |
| 06ОСТ108.275.53-80 | 194 | 14,70 (1500) | 256,00 | 105,00 | 430,00 | 7,45 |
| 07ОСТ108.275.53-80 | 219 | 14,70 (1500) | 319,00 | 107,00 | 495,00 | 9,95 |
| 08ОСТ108.275.53-80 | 245 | 14,70 (1500) | 362,00 | 176,00 | 619,00 | 19,81 |
| 09ОСТ108.275.53-80 | 273 | 14,70 (1500) | 394,00 | 120,00 | 595,00 | 20,03 |
| 10ОСТ108.275.53-80 | 325 | 33,20 (3400) | 446,00 | 123,00 | 650,00 | 23,07 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
