Блок хомутовый с опорной балкой для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.54-80
Описание изделия

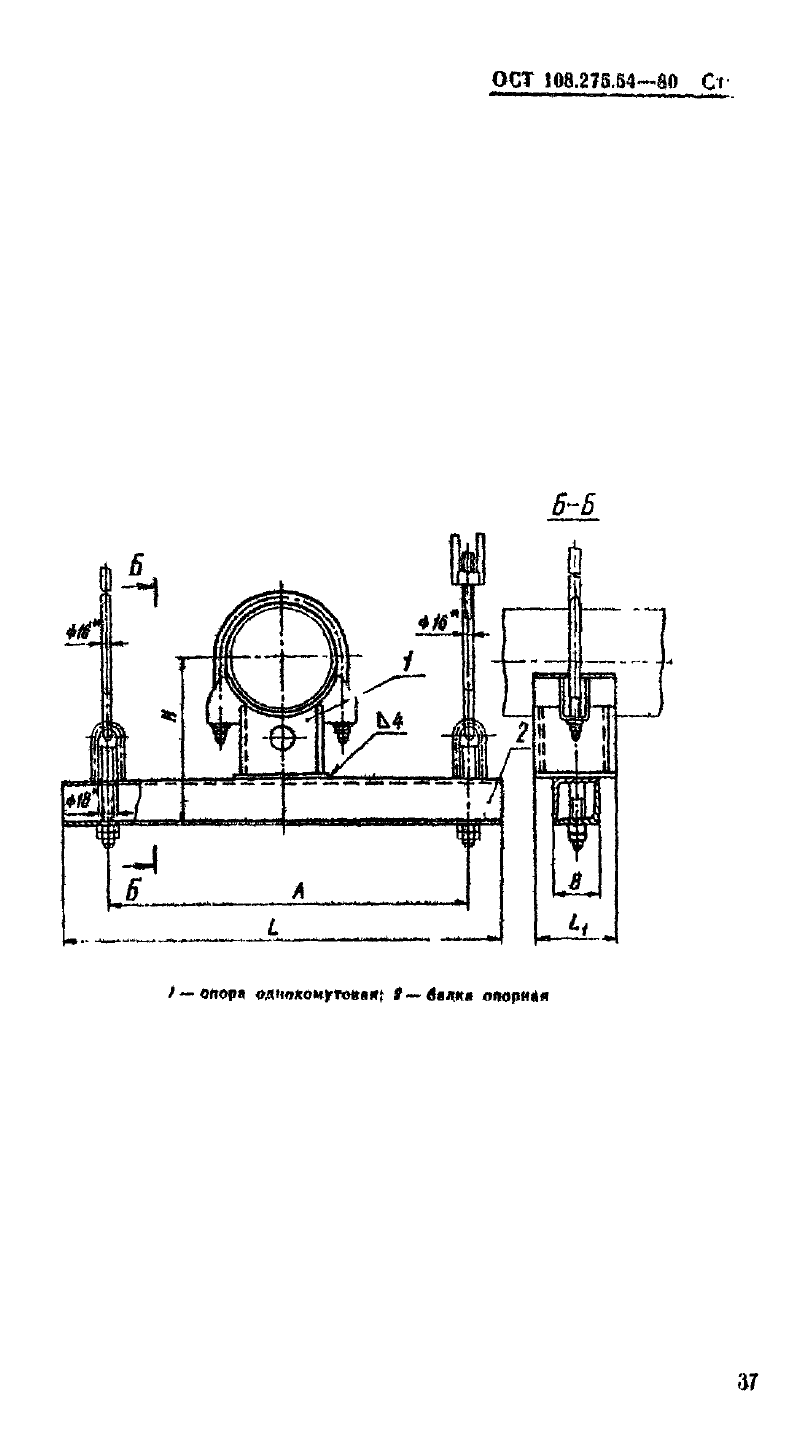

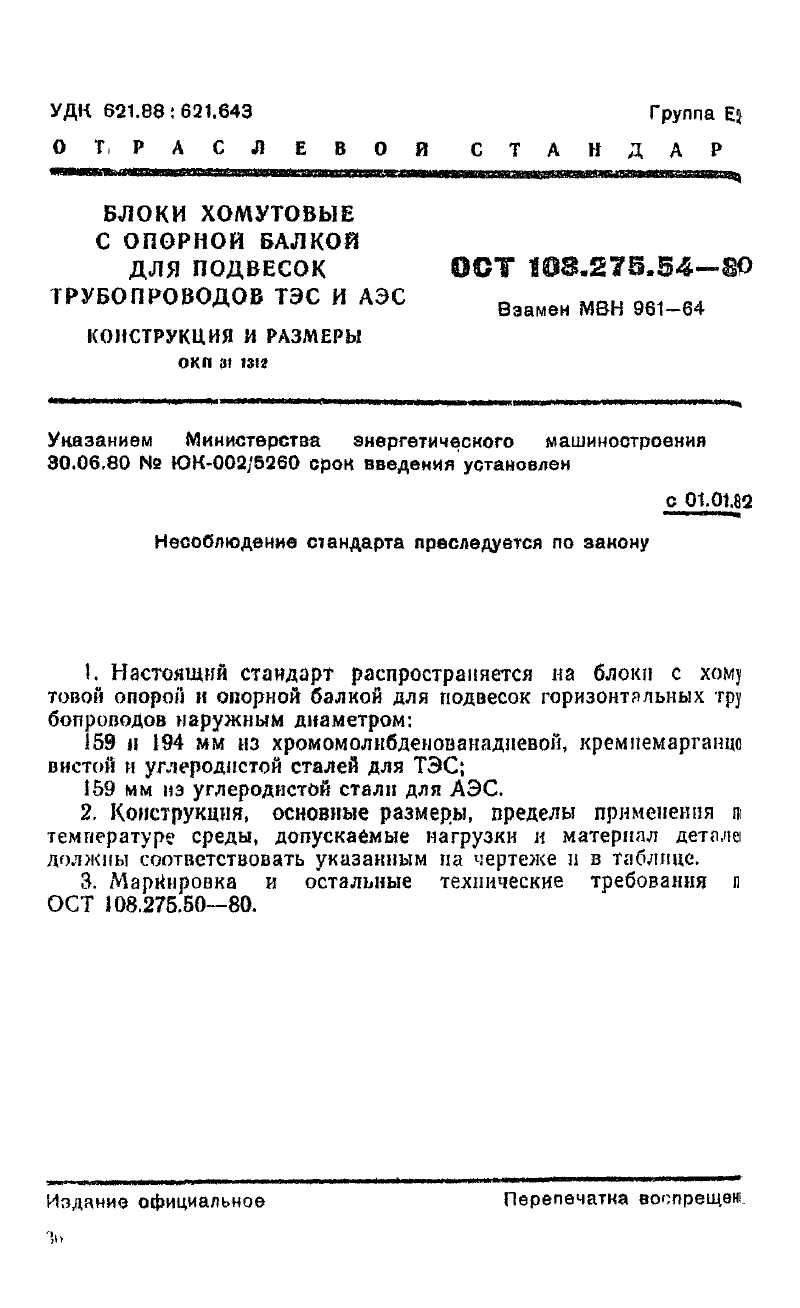

ООО "Изополимет Плюс" изготавливает хомутовые блоки с опорной балкой ОСТ 108.275.54-80 для подвесок трубопроводов АЭС и ТЭЦ. В исходных данных указано применение для наружных диаметров 159 и 194 мм из хромомолибденованадиевых, кремнемарганцовистых и углеродистых сталей для ТЭС. Таблица содержит исполнения 01 и 03 при температуре 545 °C. Допускаемая нагрузка составляет 12,80 и 17,60 кН, длина хомута — 670 и 750 мм, ширина — 85 и 105 мм, высота блока — 313 и 384 мм. Масса — 25,40 и 31,90 кг.

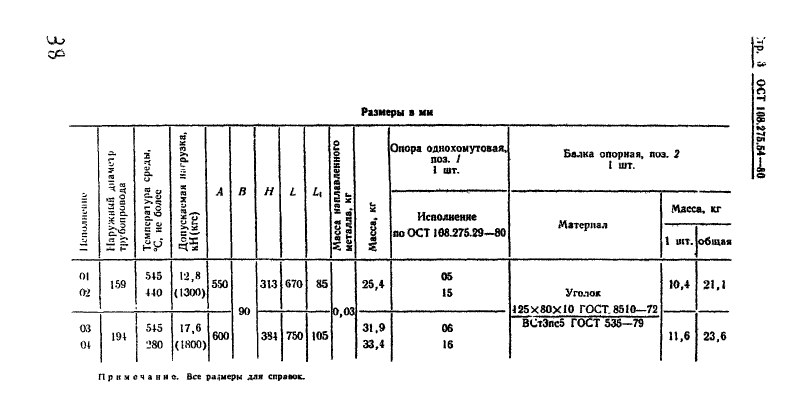

| Исполнение | Наружный диаметр Дн | ТоС | Допускаемая нагрузка кН, (кгс) | Длина хомута, мм | Ширина, мм | Высота блока, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 ОСТ108.275.54-80 | 159 | 545 | 12,80 (1300) | 670,00 | 85,00 | 313,00 | 25,40 |
| 03 ОСТ108.275.54-80 | 194 | 545 | 17,60 (1800) | 750,00 | 105,00 | 384,00 | 31,90 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
