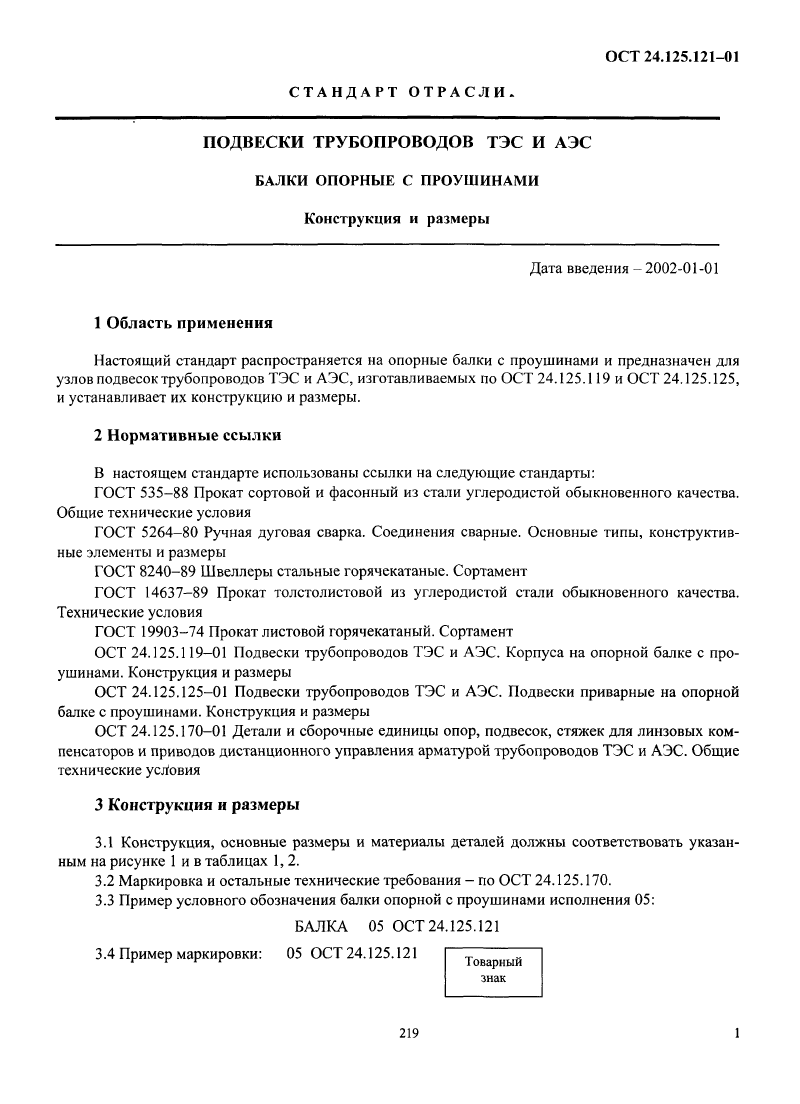

Балка опорная с проушинами ОСТ 24.125.121-01
Описание изделия

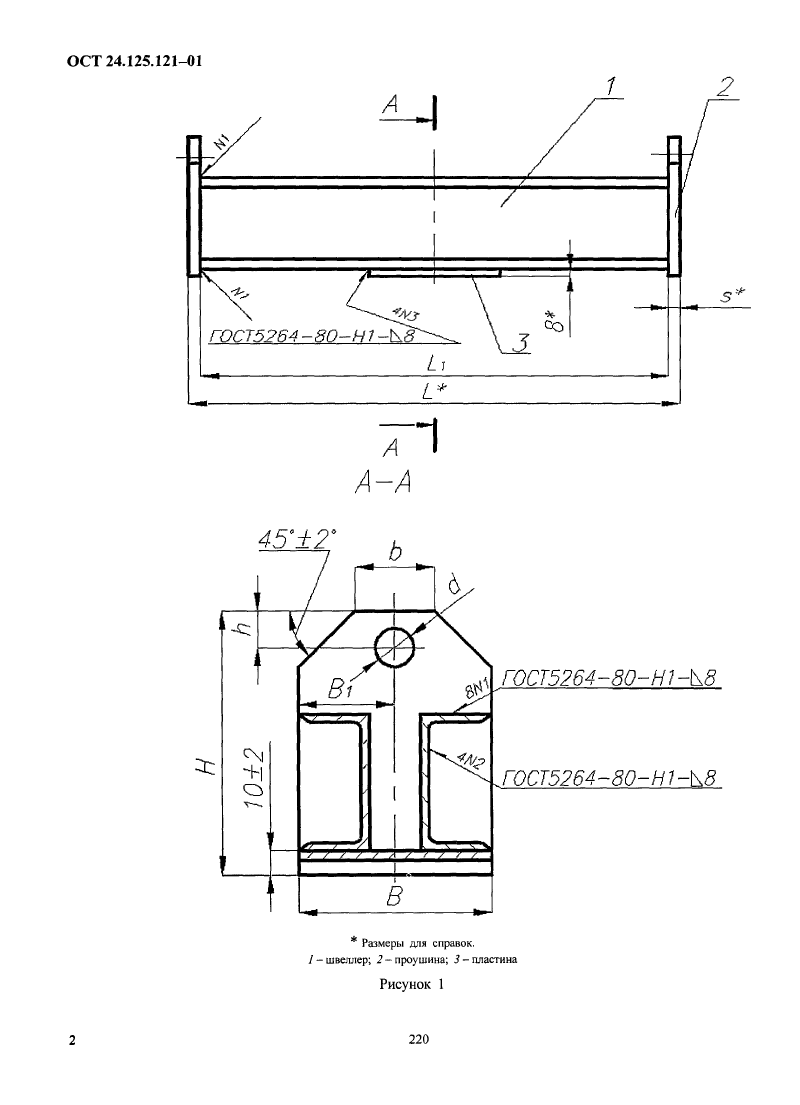

ООО "Изополимет Плюс" изготавливает опорные балки с проушинами ОСТ 24.125.121-01 для узлов подвесок трубопроводов ТЭС и АЭС, выполняемых по ОСТ 24. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и служит несущим элементом, к которому присоединяются проушины и другие детали подвески. Таблица охватывает наружные диаметры 159-1620 мм. Ширина балки составляет 100-210 мм, высота — 180-420 мм, длина — 666-1932 мм. Масса изделия указана от 14,34 до 146,10 кг.

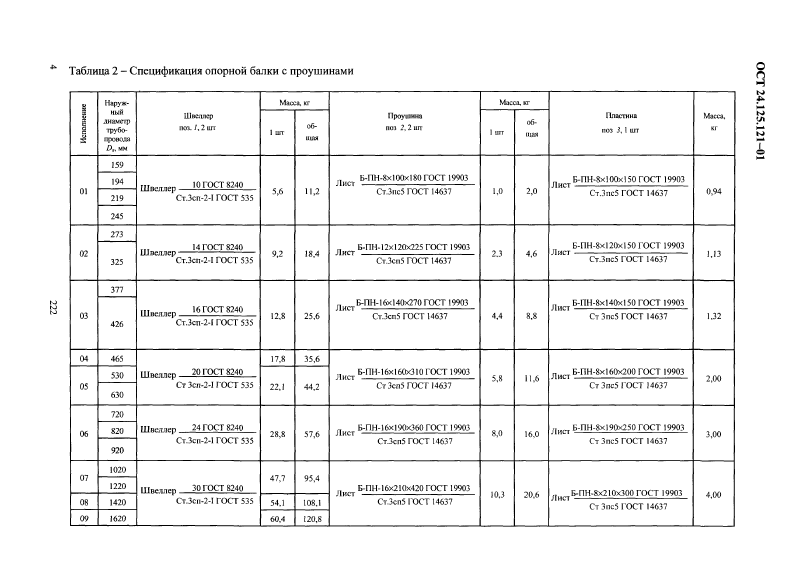

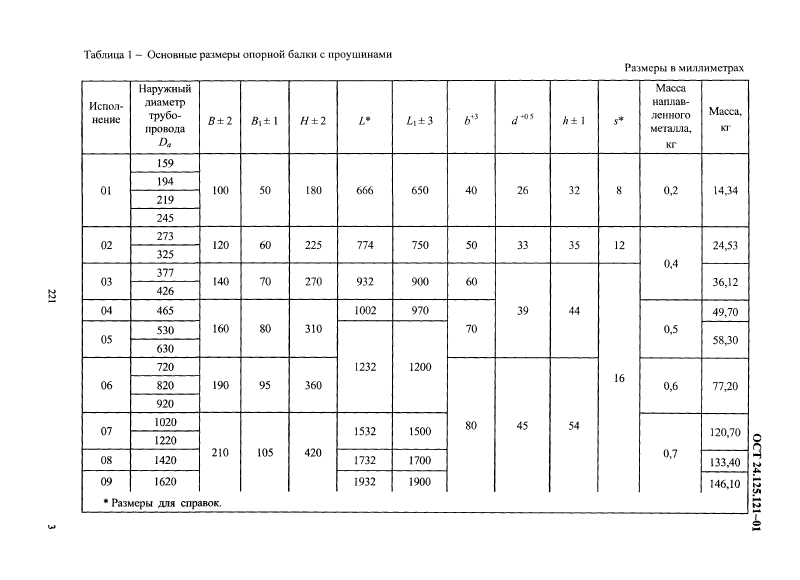

| Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|---|
| 01 ОСТ 24.125.121 | 159 | 100 | 180 | 666 | 14,34 |
| 01 ОСТ 24.125.121 | 194 | 100 | 180 | 666 | 14,34 |
| 01 ОСТ 24.125.121 | 219 | 100 | 180 | 666 | 14,34 |
| 01 ОСТ 24.125.121 | 245 | 100 | 180 | 666 | 14,34 |
| 02 ОСТ 24.125.121 | 273 | 120 | 225 | 774 | 24,53 |
| 02 ОСТ 24.125.121 | 325 | 120 | 225 | 774 | 24,53 |
| 03 ОСТ 24.125.121 | 377 | 140 | 270 | 932 | 36,12 |
| 03 ОСТ 24.125.121 | 426 | 140 | 270 | 932 | 36,12 |
| 04 ОСТ 24.125.121 | 465 | 160 | 310 | 1002 | 49,70 |
| 05 ОСТ 24.125.121 | 530 | 160 | 310 | 1232 | 58,30 |
| 05 ОСТ 24.125.121 | 630 | 160 | 310 | 1232 | 58,30 |
| 06 ОСТ 24.125.121 | 720 | 190 | 360 | 1232 | 77,20 |
| 06 ОСТ 24.125.121 | 820 | 190 | 360 | 1232 | 77,20 |
| 06 ОСТ 24.125.121 | 920 | 190 | 360 | 1232 | 77,20 |
| 07 ОСТ 24.125.121 | 1020 | 210 | 420 | 1532 | 120,70 |
| 07 ОСТ 24.125.121 | 1220 | 210 | 420 | 1532 | 120,70 |
| 08 ОСТ 24.125.121 | 1420 | 210 | 420 | 1732 | 133,40 |
| 09 ОСТ 24.125.121 | 1620 | 210 | 420 | 1932 | 146,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 24.125.115-01
Прокладки ОСТ 24.125.115-01
ОСТ 24.125.116-01
Блок хомутовый с траверсой ОСТ 24.125.116-01
ОСТ 24.125.117-01
Хомут сварной ОСТ 24.125.117-01
ОСТ 24.125.118-01
Подвески хомутовые на опорной балке с проушинами ОСТ 24.125.118-01
ОСТ 24.125.119-01

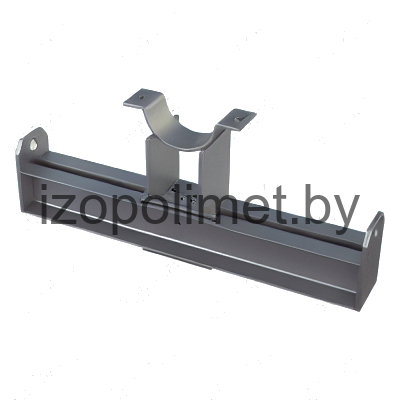

Корпус на опорной балке с проушинами ОСТ 24.125.119-01
ОСТ 24.125.120-01

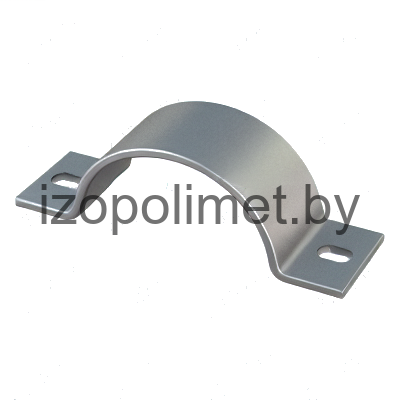

Полухомут для хомутовых опор ОСТ 24.125.120-01
ОСТ 24.125.122-01

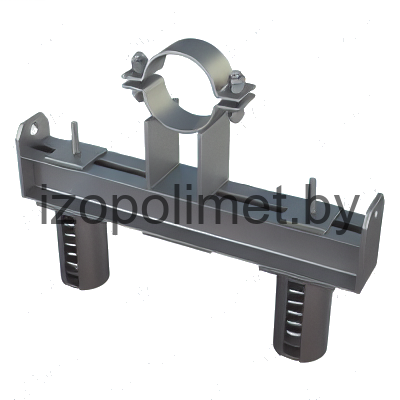

Подвески пружинные хомутовые на опорной балке ОСТ 24.125.122-01
ОСТ 24.125.123-01

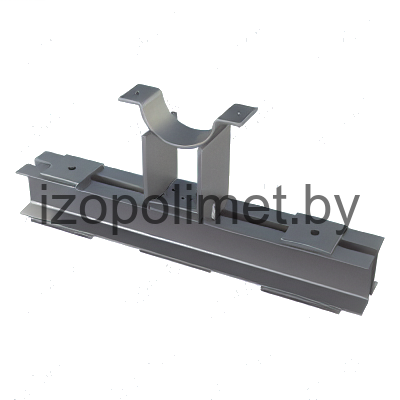

Корпус на опорной балке для пружин ОСТ 24.125.123-01

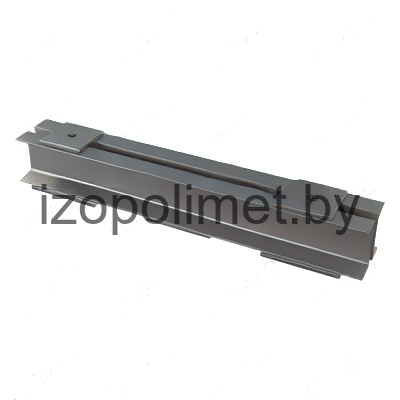

ОСТ 24.125.124-01
Балка опорная для пружин ОСТ 24.125.124-01

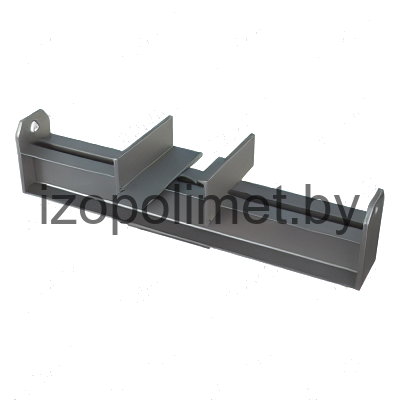

ОСТ 24.125.125-01
Подвески приварные на опорной балке с проушинами ОСТ 24.125.125-01

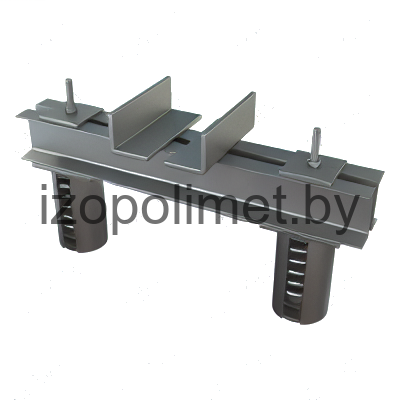

ОСТ 24.125.126-01
