Балка опорная для пружин ОСТ 24.125.124-01
Описание изделия
ООО "Изополимет Плюс" изготавливает опорные балки для пружин ОСТ 24.125.124-01 для пружинных подвесок трубопроводов ТЭС и АЭС. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется как несущая часть пружинного узла. Таблица включает исполнения для наружных диаметров от 159 до 1620 мм. Ширина балки указана от 140 до 240 мм, высота — 200-300 мм, длина — 870-2220 мм. Масса изделия составляет от 25,52 до 129,80 кг.

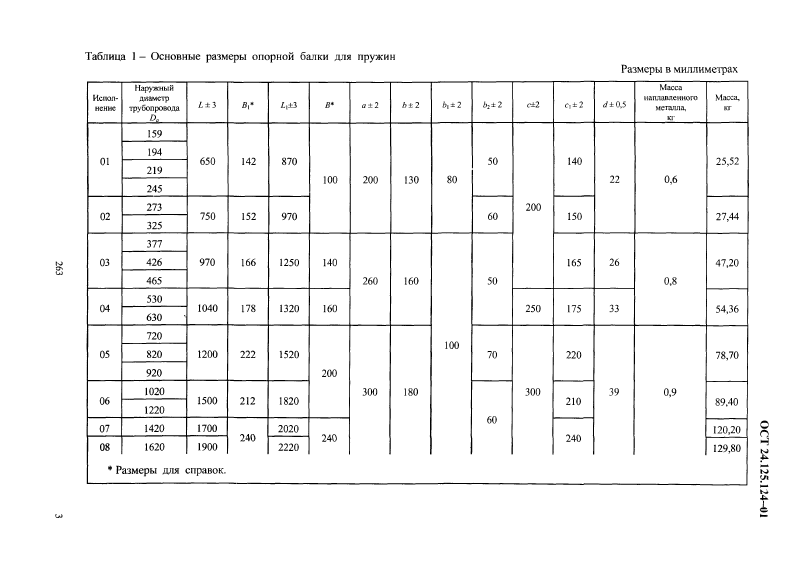

| Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|---|
| 01 ОСТ 24.125.124 | 159 | 140 | 200 | 870 | 25,52 |
| 01 ОСТ 24.125.124 | 194 | 140 | 200 | 870 | 25,52 |
| 01 ОСТ 24.125.124 | 219 | 140 | 200 | 870 | 25,52 |
| 01 ОСТ 24.125.124 | 245 | 140 | 200 | 870 | 25,52 |
| 02 ОСТ 24.125.124 | 273 | 150 | 200 | 970 | 27,44 |
| 02 ОСТ 24.125.124 | 325 | 150 | 200 | 970 | 27,44 |
| 03 ОСТ 24.125.124 | 377 | 165 | 260 | 1250 | 47,20 |
| 03 ОСТ 24.125.124 | 426 | 165 | 260 | 1250 | 47,20 |
| 03 ОСТ 24.125.124 | 465 | 165 | 260 | 1250 | 47,20 |
| 04 ОСТ 24.125.124 | 530 | 175 | 260 | 1320 | 54,36 |
| 04 ОСТ 24.125.124 | 630 | 175 | 260 | 1320 | 54,36 |
| 05 ОСТ 24.125.124 | 720 | 220 | 300 | 1520 | 78,70 |
| 05 ОСТ 24.125.124 | 820 | 220 | 300 | 1520 | 78,70 |
| 05 ОСТ 24.125.124 | 920 | 220 | 300 | 1520 | 78,70 |
| 06 ОСТ 24.125.124 | 1020 | 210 | 300 | 1820 | 89,40 |
| 06 ОСТ 24.125.124 | 1220 | 210 | 300 | 1820 | 89,40 |
| 07 ОСТ 24.125.124 | 1420 | 240 | 300 | 2020 | 120,20 |
| 08 ОСТ 24.125.124 | 1620 | 240 | 300 | 2220 | 129,80 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
