Полухомут для хомутовых опор ОСТ 24.125.120-01
Описание изделия
ООО "Изополимет Плюс" изготавливает полухомуты ОСТ 24.125.120-01 для хомутовых опор трубопроводов ТЭС и АЭС. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется как сменный или комплектующий элемент хомутового крепления. В таблице приведены исполнения 01-41 для наружных диаметров от 57 до 920 мм. Ширина полухомута составляет 50-180 мм, длина — 140-1150 мм. Масса зависит от размера и указана в диапазоне от 0,26 до 22,70 кг.

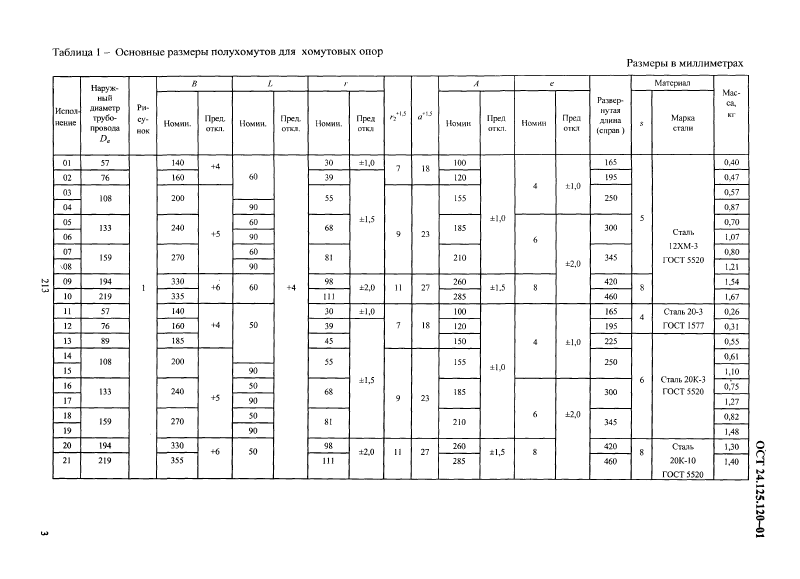

| Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|
| 01 ОСТ 24.125.120 | 57 | 60 | 140 | 0,40 |
| 02 ОСТ 24.125.120 | 76 | 60 | 160 | 0,47 |
| 03 ОСТ 24.125.120 | 108 | 60 | 200 | 0,57 |
| 04 ОСТ 24.125.120 | 108 | 90 | 200 | 0,87 |
| 05 ОСТ 24.125.120 | 133 | 60 | 240 | 0,70 |
| 06 ОСТ 24.125.120 | 133 | 90 | 240 | 1,07 |
| 07 ОСТ 24.125.120 | 159 | 60 | 270 | 0,80 |
| 08 ОСТ 24.125.120 | 159 | 90 | 270 | 1,21 |
| 09 ОСТ 24.125.120 | 194 | 60 | 330 | 1,54 |
| 10 ОСТ 24.125.120 | 219 | 60 | 335 | 1,67 |
| 11 ОСТ 24.125.120 | 57 | 50 | 140 | 0,26 |
| 12 ОСТ 24.125.120 | 76 | 50 | 160 | 0,31 |
| 13 ОСТ 24.125.120 | 89 | 50 | 185 | 0,55 |
| 14 ОСТ 24.125.120 | 108 | 50 | 200 | 0,61 |
| 15 ОСТ 24.125.120 | 108 | 90 | 200 | 1,10 |
| 16 ОСТ 24.125.120 | 133 | 50 | 240 | 0,75 |
| 17 ОСТ 24.125.120 | 133 | 90 | 240 | 1,27 |
| 18 ОСТ 24.125.120 | 159 | 50 | 270 | 0,82 |
| 19 ОСТ 24.125.120 | 159 | 90 | 270 | 1,48 |
| 20 ОСТ 24.125.120 | 194 | 50 | 330 | 1,30 |
| 21 ОСТ 24.125.120 | 219 | 50 | 355 | 1,40 |
| 22 ОСТ 24.125.120 | 245 | 80 | 390 | 1,90 |
| 23 ОСТ 24.125.120 | 273 | 80 | 430 | 2,07 |
| 24 ОСТ 24.125.120 | 325 | 100 | 490 | 2,95 |
| 25 ОСТ 24.125.120 | 377 | 100 | 560 | 4,66 |
| 26 ОСТ 24.125.120 | 426 | 120 | 610 | 6,20 |
| 27 ОСТ 24.125.120 | 465 | 160 | 660 | 8,90 |
| 28 ОСТ 24.125.120 | 530 | 160 | 740 | 10,00 |
| 29 ОСТ 24.125.120 | 630 | 180 | 850 | 16,30 |
| 30 ОСТ 24.125.120 | 720 | 180 | 950 | 18,40 |
| 31 ОСТ 24.125.120 | 920 | 180 | 1150 | 22,70 |
| 32 ОСТ 24.125.120 | 245 | 70 | 390 | 1,65 |
| 33 ОСТ 24.125.120 | 273 | 70 | 430 | 1,80 |
| 34 ОСТ 24.125.120 | 325 | 90 | 490 | 2,70 |
| 35 ОСТ 24.125.120 | 377 | 90 | 560 | 4,20 |
| 36 ОСТ 24.125.120 | 426 | 110 | 610 | 5,60 |
| 37 ОСТ 24.125.120 | 465 | 160 | 660 | 8,40 |
| 38 ОСТ 24.125.120 | 530 | 160 | 740 | 9,50 |
| 39 ОСТ 24.125.120 | 630 | 180 | 850 | 15,40 |
| 40 ОСТ 24.125.120 | 720 | 180 | 950 | 17,40 |
| 41 ОСТ 24.125.120 | 820 | 180 | 1110 | 20,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
