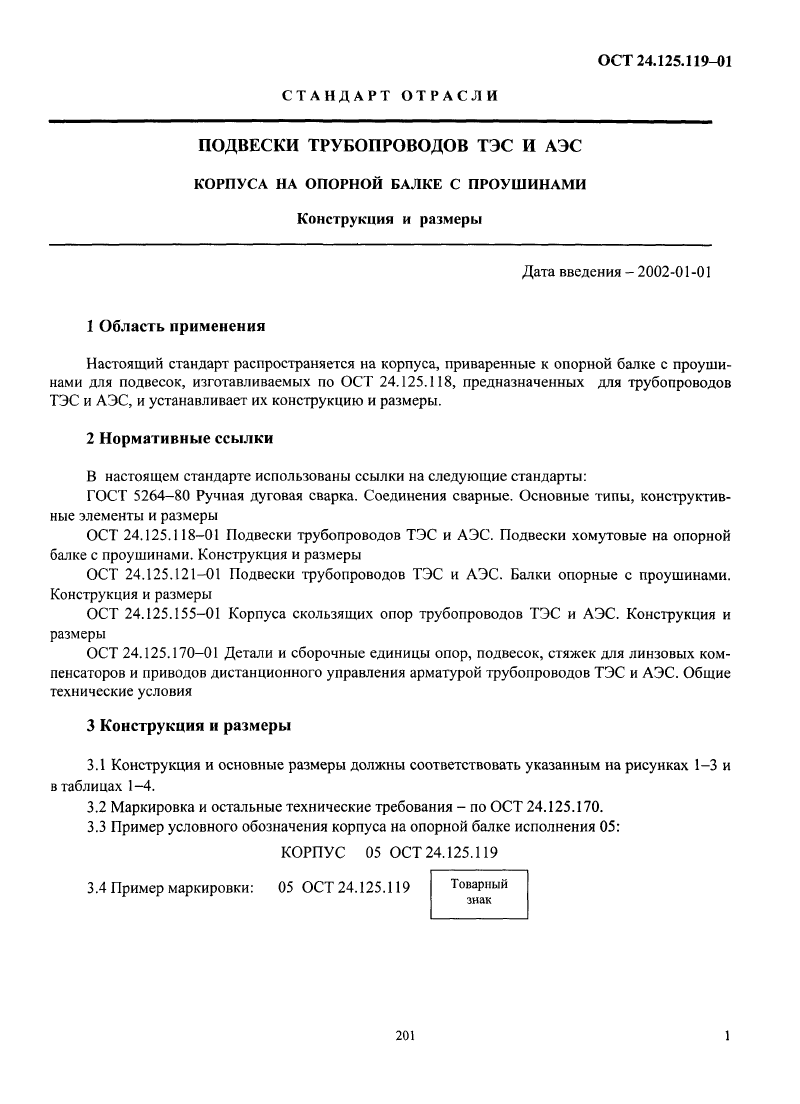

Корпус на опорной балке с проушинами ОСТ 24.125.119-01
Описание изделия
ООО "Изополимет Плюс" изготавливает корпуса, приваренные к опорной балке с проушинами, по ОСТ 24.125.119-01. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в подвесках трубопроводов, изготавливаемых по ОСТ 24. По таблице доступны исполнения для наружных диаметров от 159 до 920 мм. Ширина корпуса указана 100-190 мм, длина — 666-1232 мм, высота — 296-911 мм. Масса изделия составляет от 16,51 до 133,21 кг в зависимости от исполнения.

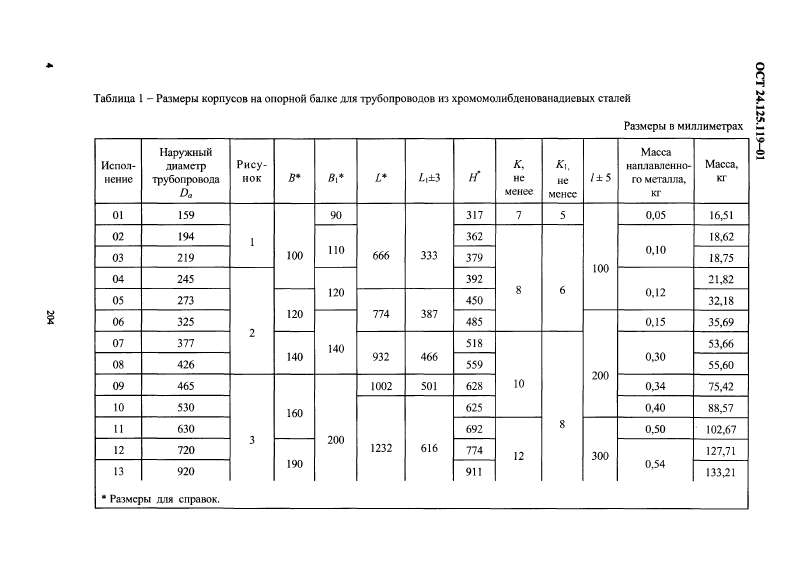

| Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Высота, мм | Масса изделия, кг |
|---|---|---|---|---|---|
| 01 ОСТ 24.125.119 | 159 | 100 | 666 | 317 | 16,51 |
| 02 ОСТ 24.125.119 | 194 | 100 | 666 | 362 | 18,62 |
| 03 ОСТ 24.125.119 | 219 | 100 | 666 | 379 | 18,75 |
| 04 ОСТ 24.125.119 | 245 | 100 | 666 | 392 | 21,82 |
| 05 ОСТ 24.125.119 | 273 | 120 | 774 | 450 | 32,18 |
| 06 ОСТ 24.125.119 | 325 | 120 | 774 | 485 | 35,69 |
| 07 ОСТ 24.125.119 | 377 | 140 | 932 | 518 | 53,66 |
| 08 ОСТ 24.125.119 | 426 | 140 | 932 | 559 | 55,60 |
| 09 ОСТ 24.125.119 | 465 | 160 | 1002 | 628 | 75,42 |
| 10 ОСТ 24.125.119 | 530 | 160 | 1232 | 625 | 88,57 |
| 11 ОСТ 24.125.119 | 630 | 160 | 1232 | 692 | 102,67 |
| 12 ОСТ 24.125.119 | 720 | 190 | 1232 | 774 | 127,71 |
| 13 ОСТ 24.125.119 | 920 | 190 | 1232 | 911 | 133,21 |

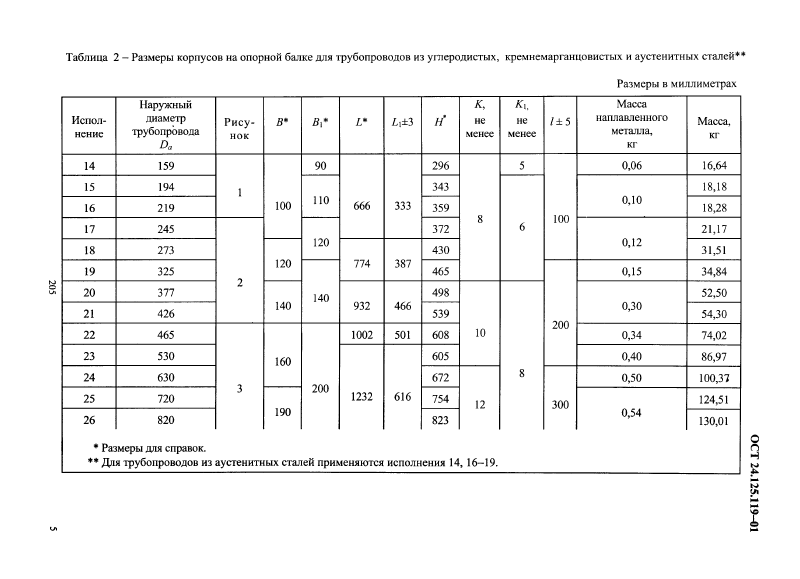

| 14 ОСТ 24.125.119 | 159 | 100 | 666 | 296 | 16,64 |
| 15 ОСТ 24.125.119 | 194 | 100 | 666 | 343 | 18,18 |
| 16 ОСТ 24.125.119 | 219 | 100 | 666 | 359 | 18,28 |
| 17 ОСТ 24.125.119 | 245 | 100 | 666 | 372 | 21,17 |
| 18 ОСТ 24.125.119 | 273 | 120 | 774 | 430 | 31,51 |
| 19 ОСТ 24.125.119 | 325 | 120 | 774 | 465 | 34,84 |
| 20 ОСТ 24.125.119 | 377 | 140 | 932 | 498 | 52,50 |
| 21 ОСТ 24.125.119 | 426 | 140 | 932 | 539 | 54,30 |
| 22 ОСТ 24.125.119 | 465 | 160 | 1002 | 608 | 74,02 |
| 23 ОСТ 24.125.119 | 530 | 160 | 1232 | 605 | 86,97 |
| 24 ОСТ 24.125.119 | 630 | 160 | 1232 | 672 | 100,37 |
| 25 ОСТ 24.125.119 | 720 | 190 | 1232 | 754 | 124,51 |
| 26 ОСТ 24.125.119 | 820 | 190 | 1232 | 823 | 130,01 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
