Блок катковый пружинный ОСТ 34-10-612-93
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные катковые блоки ОСТ 34-10-612-93 для применения в составе опор трубопроводов ТЭС и АЭС, а также коробов пылегазовоздухопроводов ТЭС. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и используется в узлах, где необходимо учитывать расчетную нагрузку на пружину. Таблица включает исполнения 01-10 с допускаемой нагрузкой на пружину от 5,24 до 58,43 кН, что соответствует 537-5960 кгс. Максимальный прогиб пружины для всех исполнений указан 70 мм, высота блока составляет 260-419 мм, масса — от 34 до 110 кг.

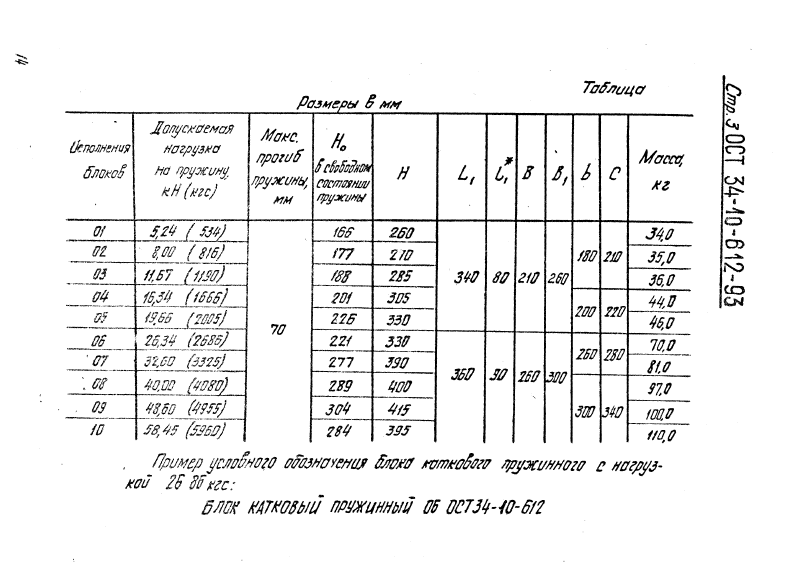

| Наименование | Допускаемая нагрузка на пружину, кН (кгс) | Максимальный прогиб пружины, мм | Высота блока, мм | Масса блока, кг |
|---|---|---|---|---|
| 01 ОСТ 34-10-612-93 | 5,24 (537) | 70 | 260 | 34,0 |
| 02 ОСТ 34-10-612-93 | 8,00 (816) | 70 | 270 | 35,0 |
| 03 ОСТ 34-10-612-93 | 11,67 (1190) | 70 | 285 | 36,0 |
| 04 ОСТ 34-10-612-93 | 16,34 (1666) | 70 | 309 | 44,0 |
| 05 ОСТ 34-10-612-93 | 19,66 (2006) | 70 | 330 | 45,0 |
| 06 ОСТ 34-10-612-93 | 26,34 (2686) | 70 | 350 | 70,0 |
| 07 ОСТ 34-10-612-93 | 32,60 (3325) | 70 | 390 | 81,0 |
| 08 ОСТ 34-10-612-93 | 40,00 (4080) | 70 | 400 | 97,0 |
| 09 ОСТ 34-10-612-93 | 48,60 (4953) | 70 | 419 | 100,0 |
| 10 ОСТ 34-10-612-93 | 58,43 (5960) | 70 | 395 | 110,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
