Опора сварных отводов ОСТ 34-10-621-93
Описание изделия

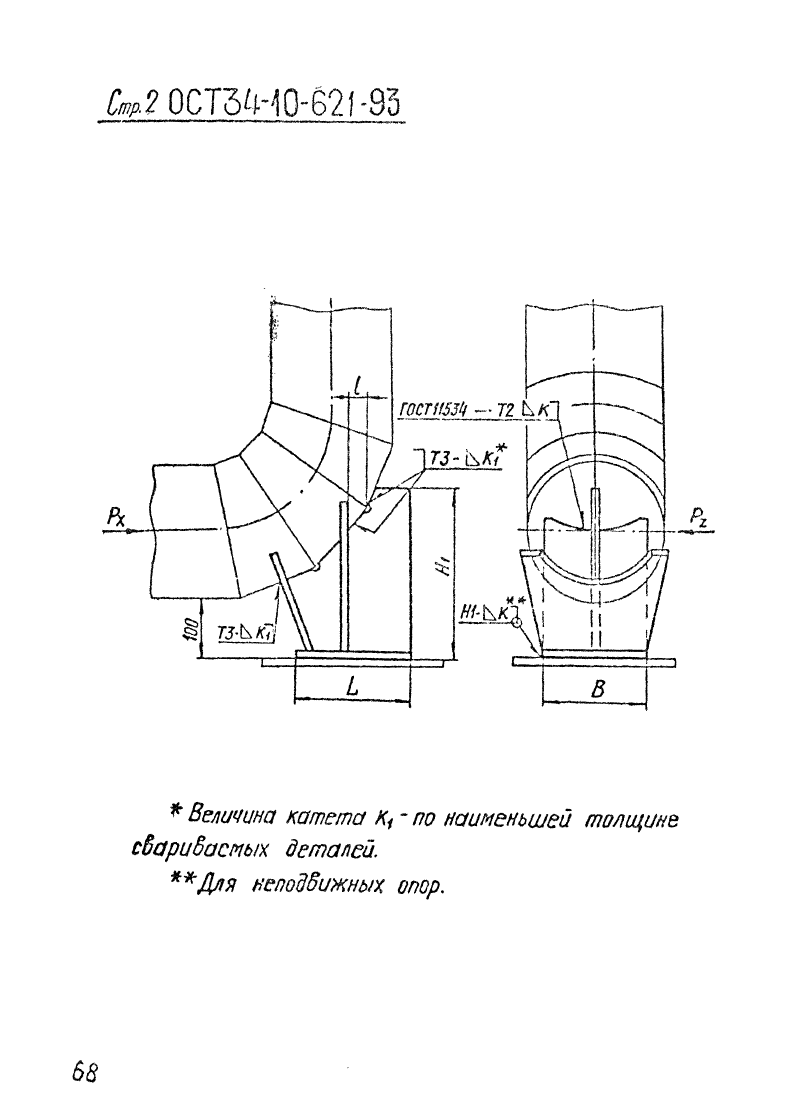

ООО "Изополимет Плюс" изготавливает опоры сварных отводов ОСТ 34-10-621-93 для элементов трубопроводных систем серии ОСТ 34.10.610-93 - 34.10.745-93. Изделие применяется для опирания сварных отводов и подбирается по диаметру, допускаемой вертикальной нагрузке и высоте. Таблица включает исполнения для Дн от 108 до 1420 мм. Допускаемая вертикальная нагрузка указана от 300 до 21000, высота опоры — 311-2016 мм. Масса опоры зависит от типоразмера и составляет от 3,2 до 388,0 кг.
| Наименование блоков | Допускаемая вертикальная нагрузка | Диаметр Дн, мм | Высота опоры, мм | Масса опоры, кг |
|---|---|---|---|---|
| 108-01 ОСТ 34-10-621-93 | 300 | 108 | 311 | 3,2 |
| 133-02 ОСТ 34-10-621-93 | 400 | 133 | 321 | 3,6 |
| 159-03 ОСТ 34-10-621-93 | 500 | 159 | 336 | 3,9 |
| 219-04 ОСТ 34-10-621-93 | 1000 | 219 | 373 | 6,4 |
| 273-05 ОСТ 34-10-621-93 | 1500 | 273 | 413 | 8,7 |
| 325-06 ОСТ 34-10-621-93 | 2000 | 325 | 477 | 16,0 |
| 377-07 ОСТ 34-10-621-93 | 2500 | 377 | 532 | 19,0 |
| 426-08 ОСТ 34-10-621-93 | 3000 | 426 | 596 | 27,0 |
| 530-09 ОСТ 34-10-621-93 | 4000 | 530 | 711 | 39,0 |
| 530-10 ОСТ 34-10-621-93 | 4000 | 530 | 516 | 36,0 |
| 630-11 ОСТ 34-10-621-93 | 5000 | 630 | 1016 | 112,0 |
| 630-12 ОСТ 34-10-621-93 | 5000 | 630 | 616 | 56,0 |
| 720-13 ОСТ 34-10-621-93 | 6200 | 720 | 1116 | 146,0 |
| 720-14 ОСТ 34-10-621-93 | 6200 | 720 | 666 | 77,0 |
| 820-15 ОСТ 34-10-621-93 | 8000 | 820 | 1288 | 187,0 |
| 820-16 ОСТ 34-10-621-93 | 8000 | 820 | 766 | 99,0 |
| 1020-17 ОСТ 34-10-621-93 | 12400 | 1020 | 1516 | 268,0 |
| 1020-18 ОСТ 34-10-621-93 | 12400 | 1020 | 916 | 148,0 |
| 1220-19 ОСТ 34-10-621-93 | 16700 | 1220 | 1766 | 381,0 |
| 1220-20 ОСТ 34-10-621-93 | 16700 | 1220 | 1116 | 216,0 |
| 1420-21 ОСТ 34-10-621-93 | 21000 | 1420 | 2016 | 388,0 |
| 1420-22 ОСТ 34-10-621-93 | 21000 | 1420 | 1266 | 273,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 34-10-615-93
Опора скользящая и неподвижная ОСТ 34-10-615-93
ОСТ 34-10-616-93
Опора приварная скользящая и неподвижная ОСТ 34-10-616-93
ОСТ 34-10-617-93
Опора хомутовая скользящая ОСТ 34-10-617-93
ОСТ 34-10-618-93
Опора хомутовая неподвижная ОСТ 34-10-618-93
ОСТ 34-10-619-93
Опора катковая ОСТ 34-10-619-93
ОСТ 34-10-620-93
Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93
ОСТ 34-10-622-93
Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93
ОСТ 34-10-623-93
Опора скользящая неподвижная ОСТ 34-10-623-93
ОСТ 34-10-724-93
Блок подвески приварной для горизонтальных трубопроводов ОСТ 34-10-724-93

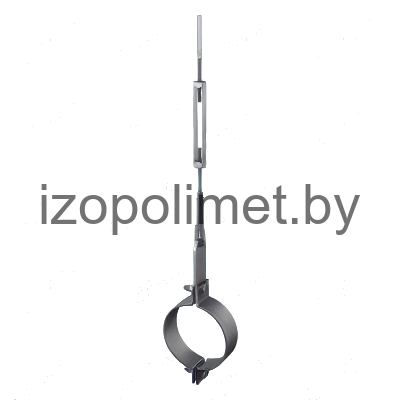

ОСТ 34-10-725-93
Блок подвески хомутовый для горизонтальных трубопроводов ОСТ 34-10-725-93

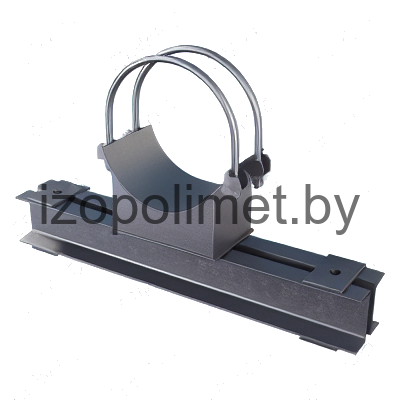

ОСТ 34-10-726-93
