Опора хомутовая скользящая ОСТ 34-10-617-93
Описание изделия

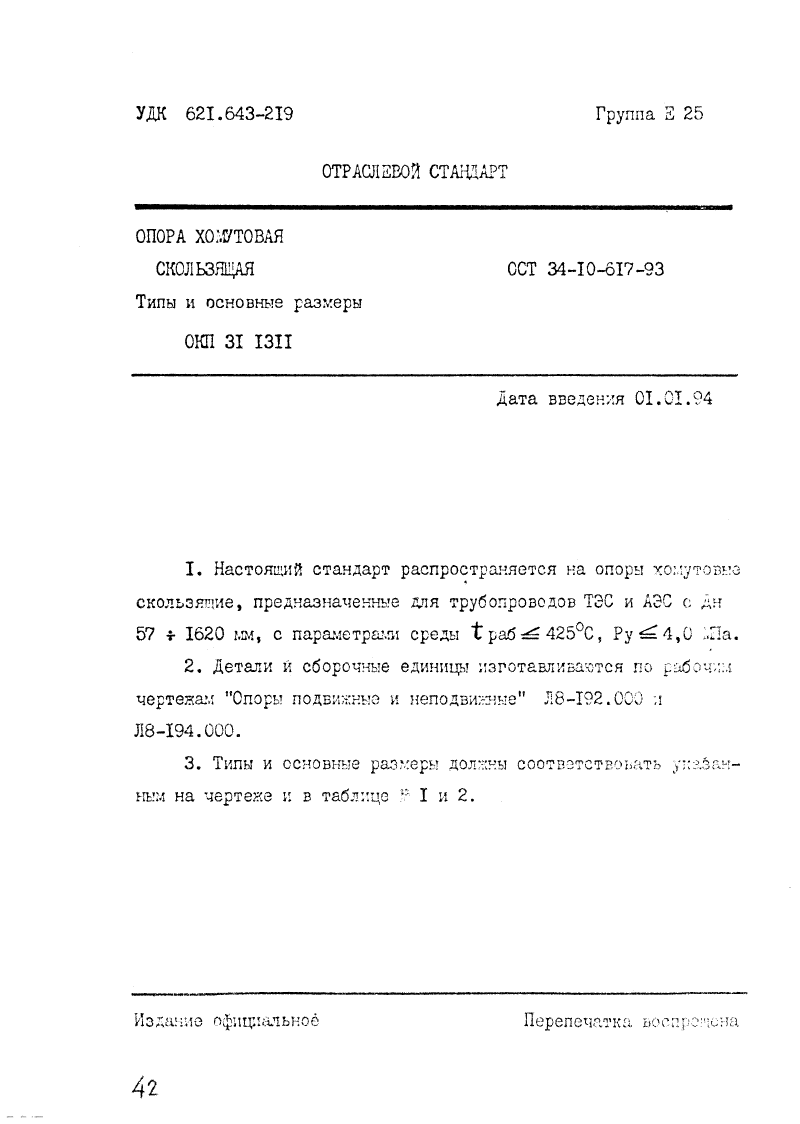

ООО "Изополимет Плюс" изготавливает хомутовые скользящие опоры ОСТ 34-10-617-93 для трубопроводов ТЭС и АЭС с параметрами среды менее 425 °C. Изделие относится к категории опор трубопроводов серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется там, где требуется скользящее опирание трубы с хомутовым креплением. В таблице представлены исполнения У и К для Дн 57-1620 мм. Вертикальная нагрузка составляет от 0,7 до 330,0 кН, ширина опоры — 100 или 150 мм, масса — от 1,1 до 289,0 кг.

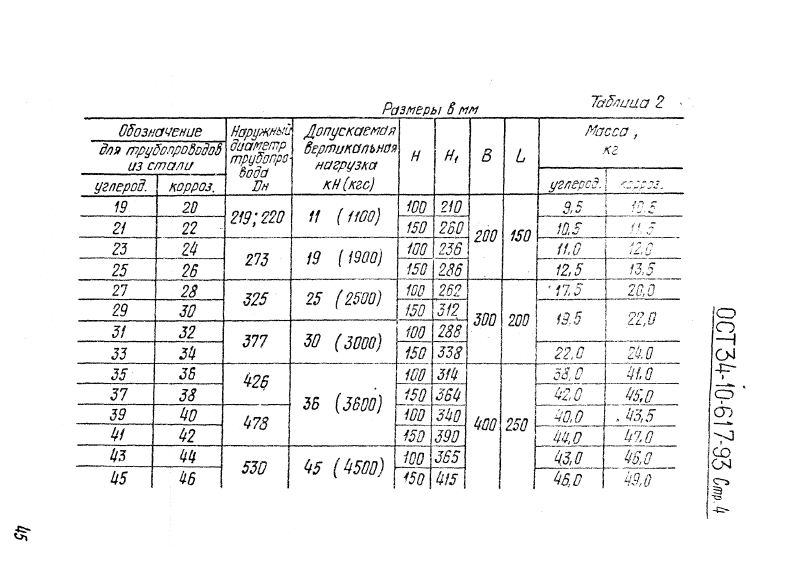

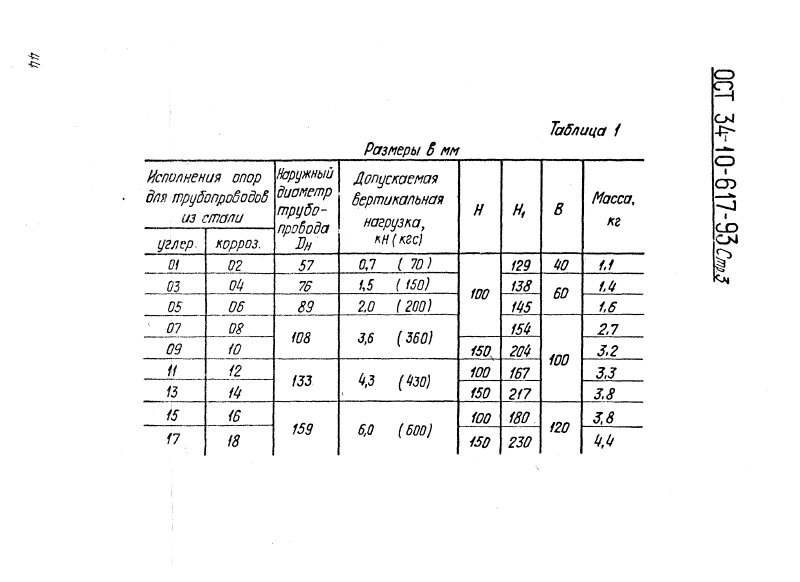

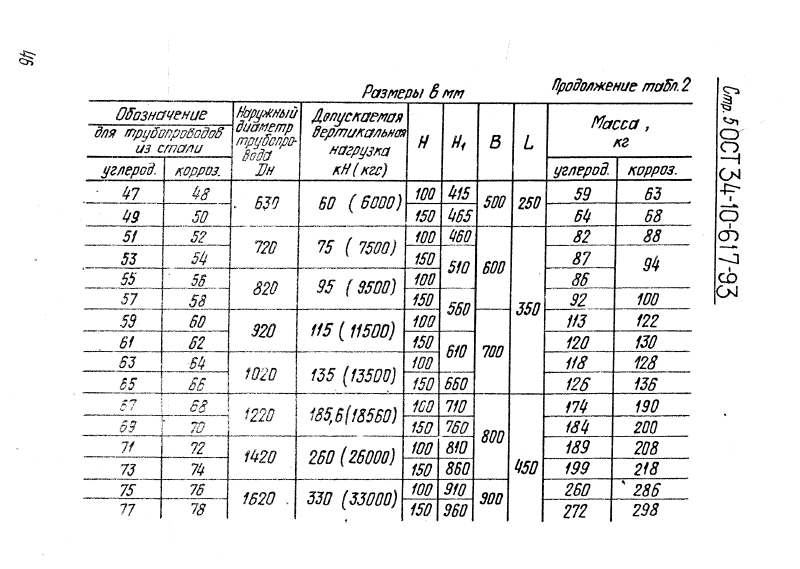

| Наименование | Вертикальная нагрузка, кН | Диаметр Дн, мм | Ширина опоры, мм | Масса опоры, кг |
|---|---|---|---|---|
| 57У-01 ОСТ 34-10-617-93 | 0,7 | 57 | 100 | 1,1 |
| 57К-02 ОСТ 34-10-617-93 | 0,7 | 57 | 100 | 1,1 |
| 76У-03 ОСТ 34-10-617-93 | 1,5 | 76 | 100 | 1,4 |
| 76К-04 ОСТ 34-10-617-93 | 1,5 | 76 | 100 | 1,4 |
| 89У-05 ОСТ 34-10-617-93 | 2,0 | 89 | 100 | 1,6 |
| 89К-06 ОСТ 34-10-617-93 | 2,0 | 89 | 100 | 1,6 |
| 108У-07 ОСТ 34-10-617-93 | 3,6 | 108 | 100 | 2,7 |
| 108К-08 ОСТ 34-10-617-93 | 3,6 | 108 | 100 | 2,7 |
| 108У-09 ОСТ 34-10-617-93 | 3,6 | 108 | 150 | 3,2 |
| 108К-10 ОСТ 34-10-617-93 | 3,6 | 108 | 150 | 3,2 |
| 133У-11 ОСТ 34-10-617-93 | 4,3 | 133 | 100 | 3,3 |
| 133К-12 ОСТ 34-10-617-93 | 4,3 | 133 | 100 | 3,3 |
| 133У-13 ОСТ 34-10-617-93 | 4,3 | 133 | 150 | 3,8 |
| 133К-14 ОСТ 34-10-617-93 | 4,3 | 133 | 150 | 3,8 |
| 159У-15 ОСТ 34-10-617-93 | 6,0 | 159 | 100 | 3,8 |
| 159К-16 ОСТ 34-10-617-93 | 6,0 | 159 | 100 | 3,8 |
| 159У-17 ОСТ 34-10-617-93 | 6,0 | 159 | 150 | 4,4 |
| 159К-18 ОСТ 34-10-617-93 | 6,0 | 159 | 150 | 4,4 |
| 219У-19 ОСТ 34-10-617-93 | 11,0 | 219 | 100 | 9,5 |
| 219К-20 ОСТ 34-10-617-93 | 11,0 | 219 | 100 | 10,5 |
| 219У-21 ОСТ 34-10-617-93 | 11,0 | 219 | 150 | 10,5 |
| 219К-22 ОСТ 34-10-617-93 | 11,0 | 219 | 150 | 11,5 |
| 273У-23 ОСТ 34-10-617-93 | 19,0 | 273 | 100 | 11,0 |
| 273К-24 ОСТ 34-10-617-93 | 19,0 | 273 | 100 | 12,0 |
| 273У-25 ОСТ 34-10-617-93 | 19,0 | 273 | 150 | 12,5 |
| 273К-26 ОСТ 34-10-617-93 | 19,0 | 273 | 150 | 13,5 |
| 325У-27 ОСТ 34-10-617-93 | 25,0 | 325 | 100 | 17,5 |
| 325К-28 ОСТ 34-10-617-93 | 25,0 | 325 | 100 | 20,0 |
| 325У-29 ОСТ 34-10-617-93 | 25,0 | 325 | 150 | 19,5 |
| 325К-30 ОСТ 34-10-617-93 | 25,0 | 325 | 150 | 22,0 |
| 377У-31 ОСТ 34-10-617-93 | 30,0 | 377 | 100 | 19,5 |
| 377К-32 ОСТ 34-10-617-93 | 30,0 | 377 | 100 | 22,0 |
| 377У-33 ОСТ 34-10-617-93 | 30,0 | 377 | 150 | 22,0 |
| 377К-34 ОСТ 34-10-617-93 | 30,0 | 377 | 150 | 24,0 |
| 426У-35 ОСТ 34-10-617-93 | 36,0 | 426 | 100 | 39,5 |
| 426К-36 ОСТ 34-10-617-93 | 36,0 | 426 | 100 | 41,0 |
| 426У-37 ОСТ 34-10-617-93 | 36,0 | 426 | 150 | 42,0 |
| 426К-38 ОСТ 34-10-617-93 | 36,0 | 426 | 150 | 45,0 |
| 478У-39 ОСТ 34-10-617-93 | 36,0 | 478 | 100 | 40,0 |
| 478К-40 ОСТ 34-10-617-93 | 36,0 | 478 | 100 | 43,5 |
| 478У-41 ОСТ 34-10-617-93 | 36,0 | 478 | 150 | 44,0 |
| 478К-42 ОСТ 34-10-617-93 | 36,0 | 478 | 150 | 47,0 |
| 530У-43 ОСТ 34-10-617-93 | 45,0 | 530 | 100 | 43,0 |
| 530К-44 ОСТ 34-10-617-93 | 45,0 | 530 | 100 | 46,0 |
| 530У-45 ОСТ 34-10-617-93 | 45,0 | 530 | 150 | 46,0 |
| 530К-46 ОСТ 34-10-617-93 | 45,0 | 530 | 150 | 49,0 |
| 630У-47 ОСТ 34-10-617-93 | 60,0 | 630 | 100 | 59,0 |
| 630К-48 ОСТ 34-10-617-93 | 60,0 | 630 | 100 | 63,0 |
| 630У-49 ОСТ 34-10-617-93 | 60,0 | 630 | 150 | 64,0 |
| 630К-50 ОСТ 34-10-617-93 | 60,0 | 630 | 150 | 68,0 |
| 720У-51 ОСТ 34-10-617-93 | 75,0 | 720 | 100 | 82,0 |
| 720К-52 ОСТ 34-10-617-93 | 75,0 | 720 | 100 | 88,0 |
| 720У-53 ОСТ 34-10-617-93 | 75,0 | 720 | 150 | 87,0 |
| 720К-54 ОСТ 34-10-617-93 | 75,0 | 720 | 150 | 94,0 |
| 820У-55 ОСТ 34-10-617-93 | 95,0 | 820 | 100 | 86,0 |
| 820К-56 ОСТ 34-10-617-93 | 95,0 | 820 | 100 | 94,0 |
| 820У-57 ОСТ 34-10-617-93 | 95,0 | 820 | 150 | 92,0 |
| 820К-58 ОСТ 34-10-617-93 | 95,0 | 820 | 150 | 100,0 |
| 920У-59 ОСТ 34-10-617-93 | 115,0 | 920 | 100 | 113,0 |
| 920К-60 ОСТ 34-10-617-93 | 115,0 | 920 | 100 | 122,0 |
| 920У-61 ОСТ 34-10-617-93 | 115,0 | 920 | 150 | 120,0 |
| 920К-62 ОСТ 34-10-617-93 | 115,0 | 920 | 150 | 130,0 |
| 1020У-63 ОСТ 34-10-617-93 | 135,0 | 1020 | 100 | 118,0 |
| 1020К-64 ОСТ 34-10-617-93 | 135,0 | 1020 | 100 | 128,0 |
| 1020У-65 ОСТ 34-10-617-93 | 135,0 | 1020 | 150 | 126,0 |
| 1020К-66 ОСТ 34-10-617-93 | 135,0 | 1020 | 150 | 136,0 |
| 1220У-67 ОСТ 34-10-617-93 | 185.0 | 1220 | 100 | 174,0 |
| 1220К-68 ОСТ 34-10-617-93 | 185,0 | 1220 | 100 | 190,0 |
| 1220У-69 ОСТ 34-10-617-93 | 185,0 | 1220 | 150 | 184,0 |
| 1220К-70 ОСТ 34-10-617-93 | 185,0 | 1220 | 150 | 200,0 |
| 1420У-71 ОСТ 34-10-617-93 | 260,0 | 1420 | 100 | 189,0 |
| 1420К-72 ОСТ 34-10-617-93 | 260,0 | 1420 | 100 | 209,0 |
| 1420У-73 ОСТ 34-10-617-93 | 260,0 | 1420 | 150 | 199,0 |
| 1420К-74 ОСТ 34-10-617-93 | 260,0 | 1420 | 150 | 219,0 |
| 1620У-75 ОСТ 34-10-617-93 | 330,0 | 1620 | 100 | 260,0 |
| 1620К-76 ОСТ 34-10-617-93 | 330,0 | 1620 | 100 | 285,0 |
| 1620У-77 ОСТ 34-10-617-93 | 330,0 | 1620 | 150 | 272,0 |
| 1620К-78 ОСТ 34-10-617-93 | 330,0 | 1620 | 150 | 289,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
