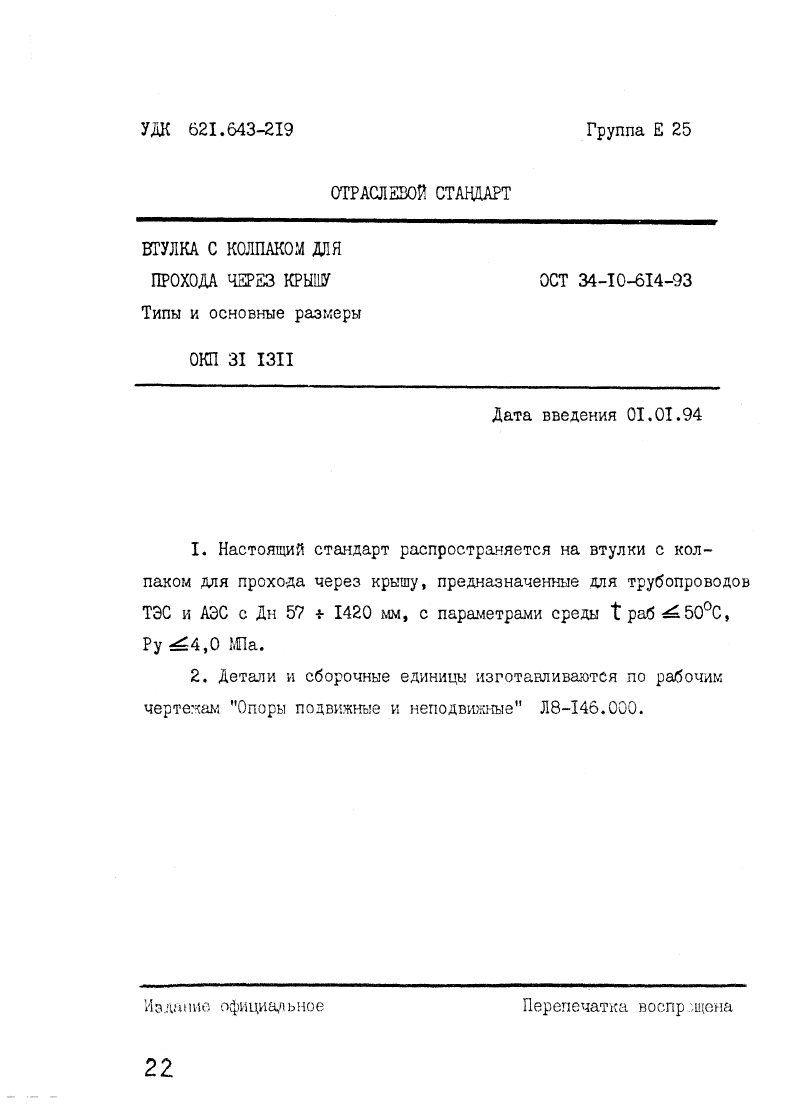

Втулка с колпаком для прохода через крышу ОСТ 34-10-614-93
Описание изделия

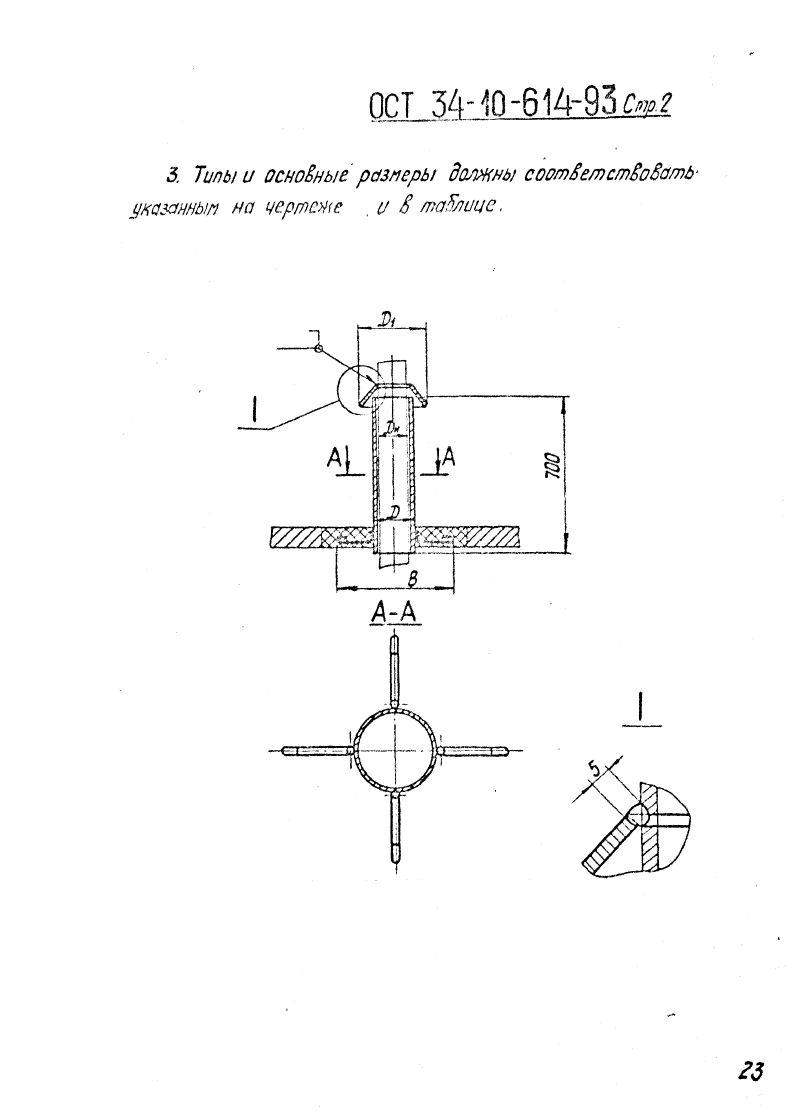

ООО "Изополимет Плюс" изготавливает втулки с колпаком ОСТ 34-10-614-93 для прохода трубопроводов через кровлю. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и применяется как элемент трубопроводной системы при устройстве узла прохода через крышу. По таблице доступны исполнения 01-20 с Дн от 57 до 1420 мм. Размер D находится в диапазоне 76-1620 мм, D1 — 218-1720 мм, толщина S — 3-14 мм, размер B — 380-1980 мм. Масса втулки с колпаком зависит от исполнения и составляет от 5,10 до 439,00 кг.

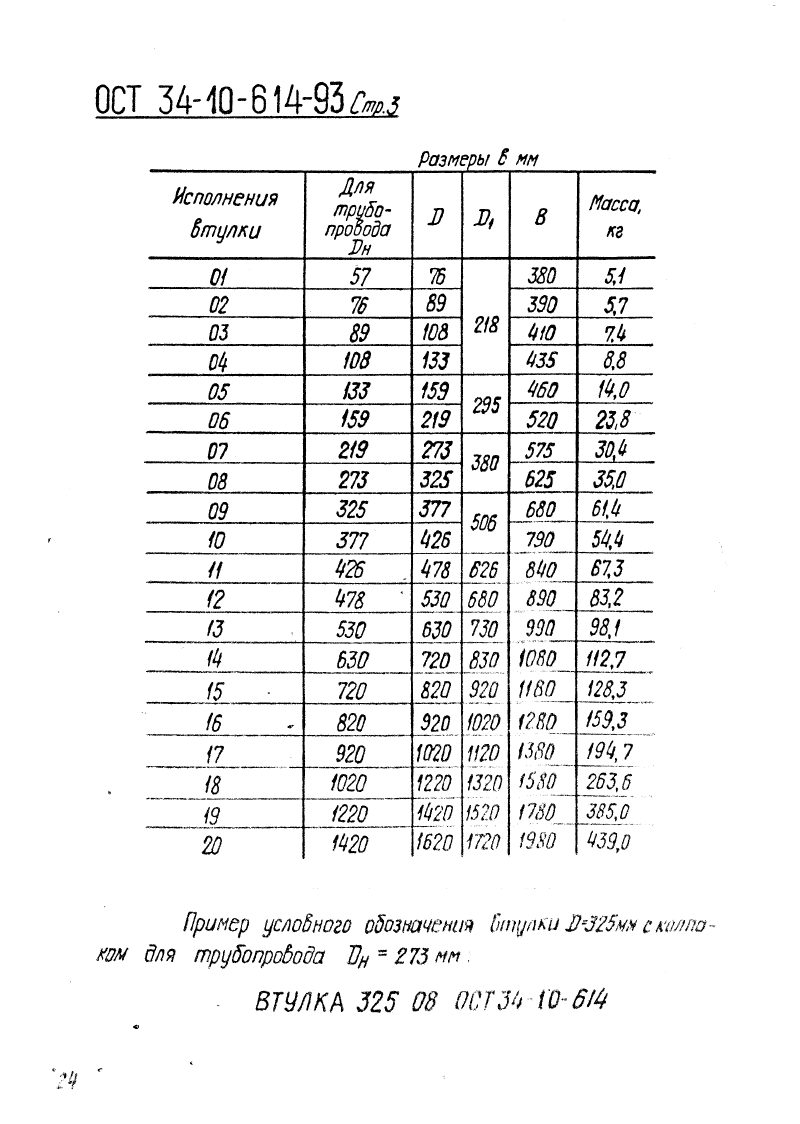

| Обозначение втулки | Dн | D | D1 | S | B | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 34-10-614-93 | 57 | 76 | 218 | 3 | 380 | 5,10 |
| 02 ОСТ 34-10-614-93 | 76 | 89 | 218 | 3 | 390 | 5,70 |
| 03 ОСТ 34-10-614-93 | 89 | 108 | 218 | 3,5 | 410 | 7,40 |
| 04 ОСТ 34-10-614-93 | 108 | 133 | 218 | 3,5 | 435 | 8,80 |
| 05 ОСТ 34-10-614-93 | 133 | 159 | 295 | 4,5 | 460 | 14,00 |
| 06 ОСТ 34-10-614-93 | 159 | 219 | 295 | 6 | 520 | 23,80 |
| 07 ОСТ 34-10-614-93 | 219 | 273 | 380 | 6 | 575 | 30,40 |
| 08 ОСТ 34-10-614-93 | 273 | 325 | 380 | 6 | 625 | 35,00 |
| 09 ОСТ 34-10-614-93 | 325 | 377 | 506 | 9 | 680 | 61,40 |
| 10 ОСТ 34-10-614-93 | 377 | 426 | 506 | 7 | 790 | 54,40 |
| 11 ОСТ 34-10-614-93 | 426 | 478 | 626 | 7 | 840 | 67,30 |
| 12 ОСТ 34-10-614-93 | 478 | 530 | 680 | 8 | 890 | 83,20 |
| 13 ОСТ 34-10-614-93 | 530 | 630 | 730 | 8 | 990 | 98,10 |
| 14 ОСТ 34-10-614-93 | 630 | 720 | 830 | 8 | 1080 | 112,70 |
| 15 ОСТ 34-10-614-93 | 720 | 820 | 920 | 8 | 1180 | 128,30 |
| 16 ОСТ 34-10-614-93 | 820 | 920 | 1020 | 9 | 1280 | 159,30 |
| 17 ОСТ 34-10-614-93 | 920 | 1020 | 1120 | 10 | 1380 | 194,70 |
| 18 ОСТ 34-10-614-93 | 1020 | 1220 | 1320 | 11 | 1580 | 263,60 |
| 19 ОСТ 34-10-614-93 | 1220 | 1420 | 1520 | 14 | 1780 | 385,00 |
| 20 ОСТ 34-10-614-93 | 1420 | 1620 | 1720 | 14 | 1980 | 439,00 |

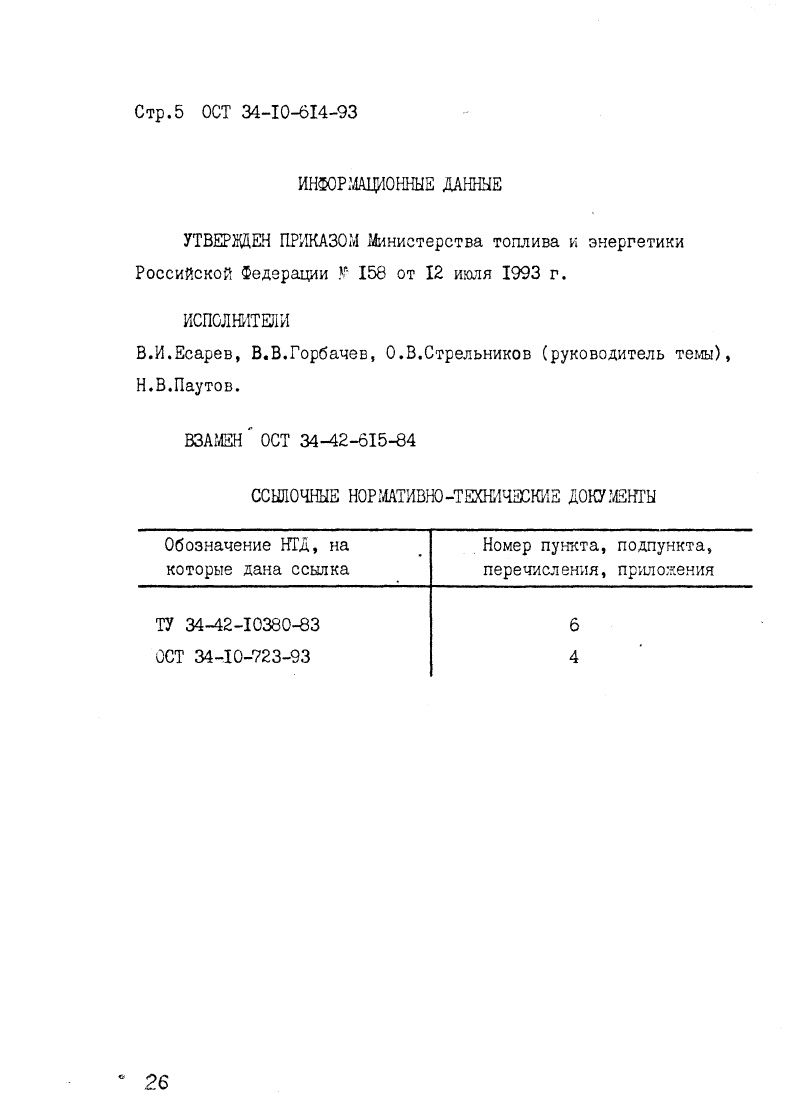

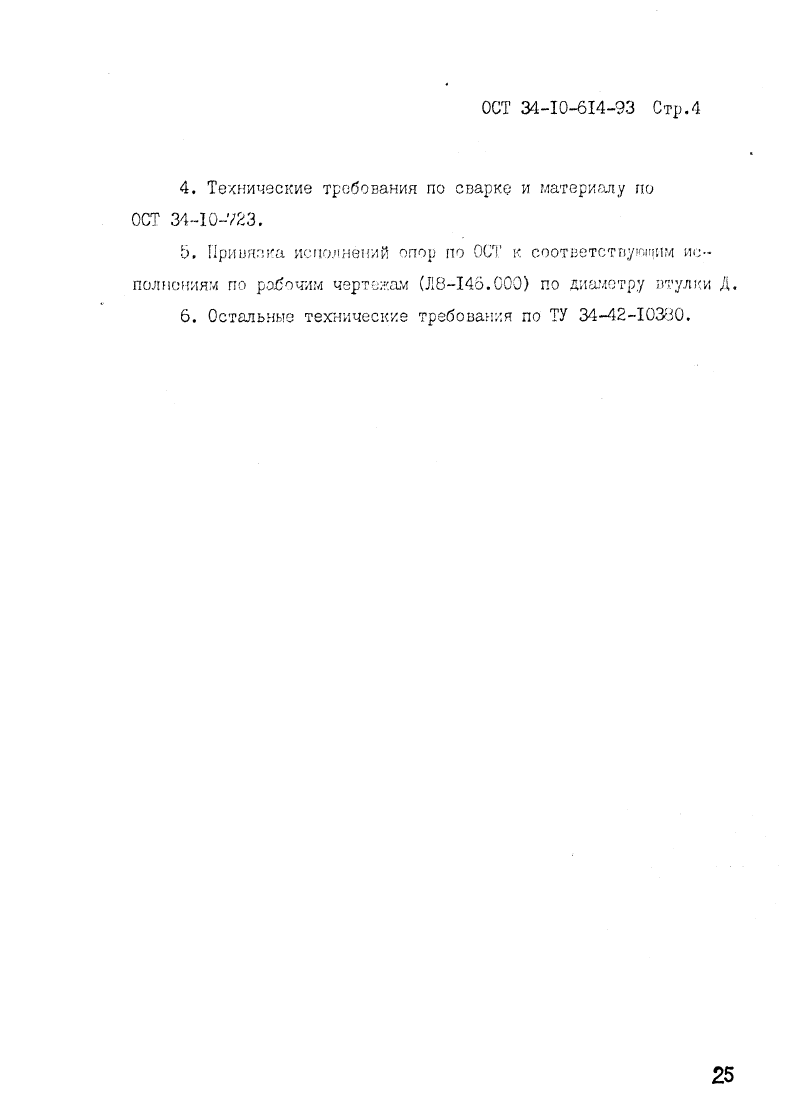

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
