Втулка для прохода через перекрытие ОСТ 34-10-613-93
Описание изделия

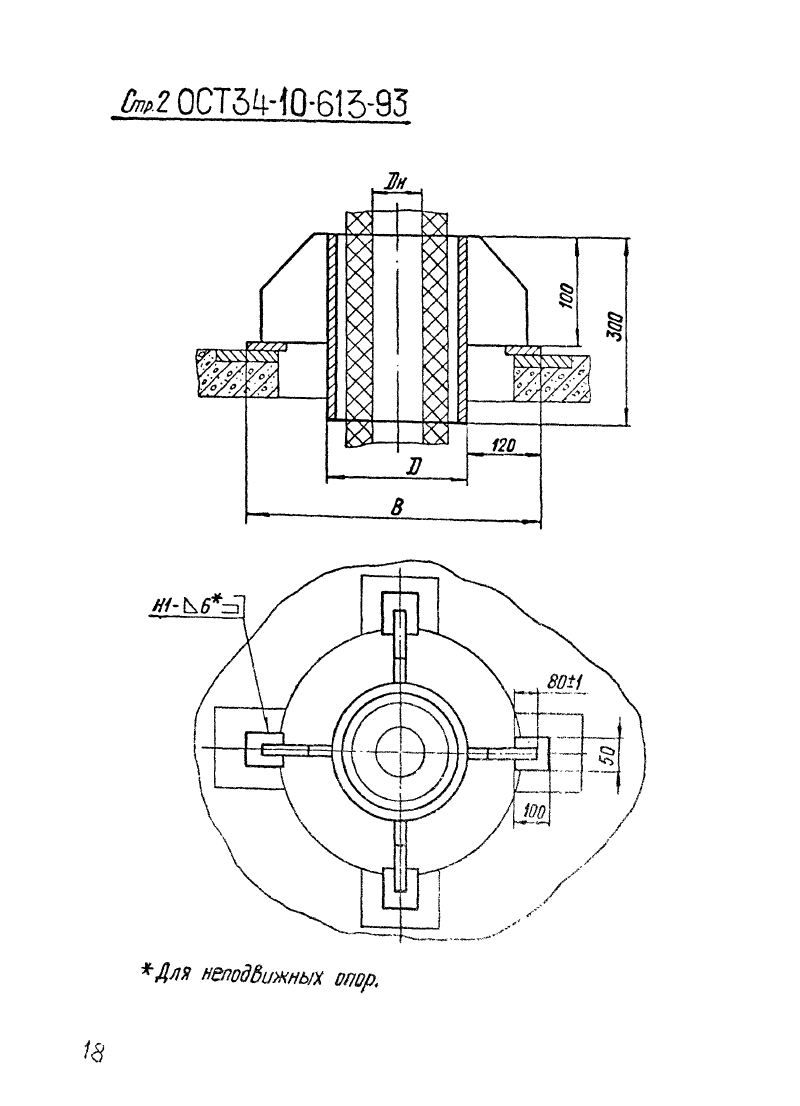

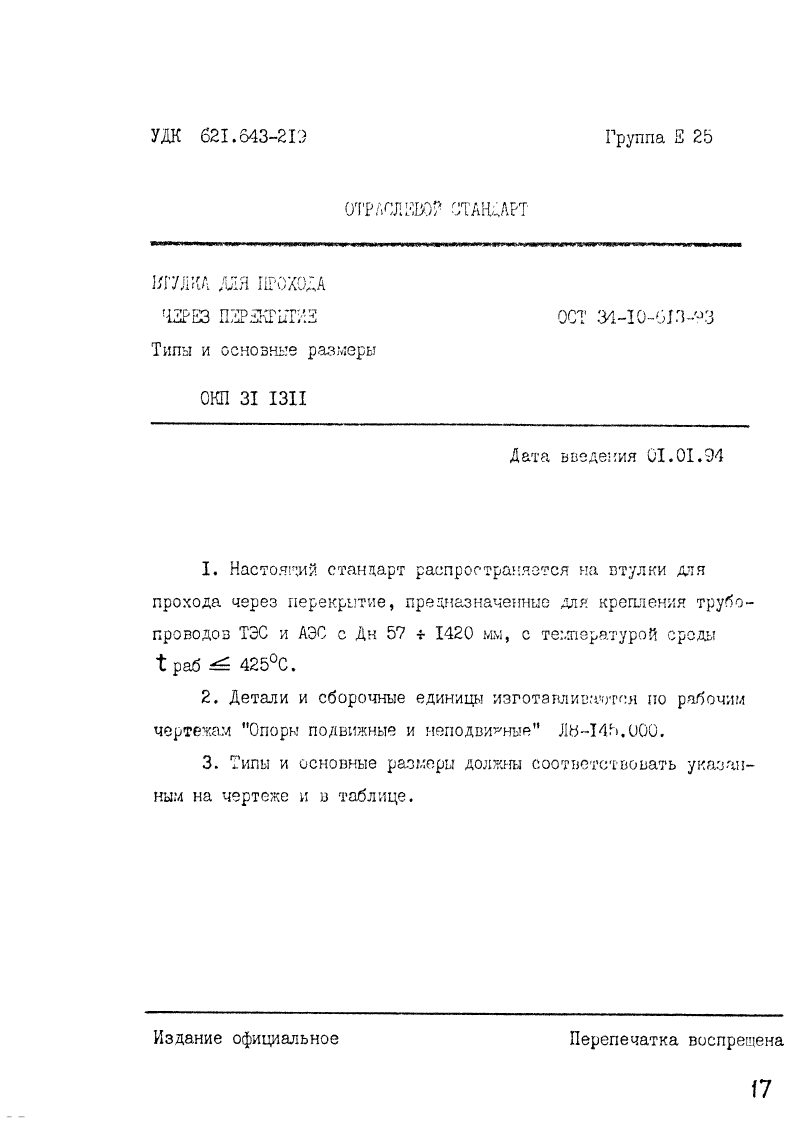

ООО "Изополимет Плюс" изготавливает втулки ОСТ 34-10-613-93 для прохода трубопроводов через перекрытия. Изделие относится к категории опор и элементов трубопроводных систем серии ОСТ 34.10.610-93 - 34.10.745-93. В таблице приведены исполнения 01-16 для разных температур среды: при 200, 300 и 425 °C указываются соответствующие наружные диаметры Дн. Диапазон Дн охватывает значения от 57 до 1420 мм, размер D — от 219 до 1760 мм, толщина S — 6-14 мм, размер B — 460-2000 мм. Масса втулки составляет от 9,70 до 188,00 кг.

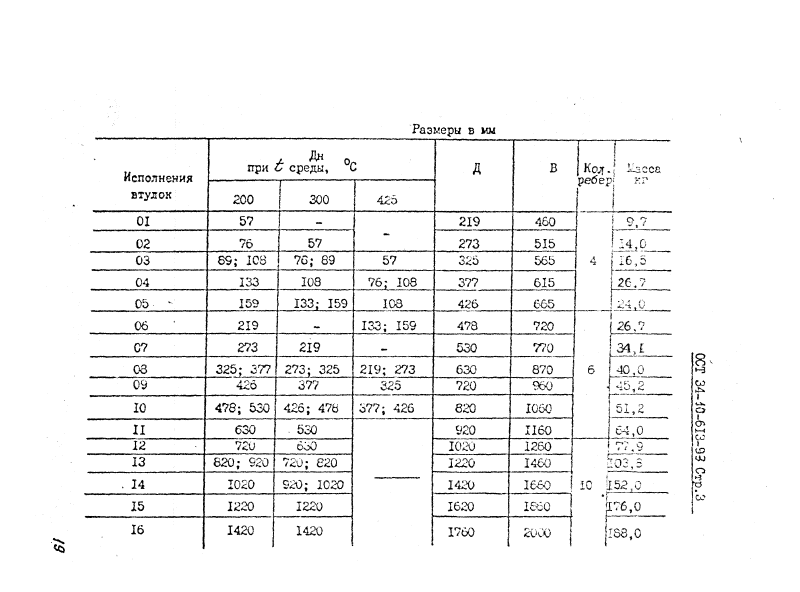

| Обозначение втулки | Dн | D | S | B* | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| при t среды, 0С | |||||||
| 200 | 300 | 425 | |||||
| 01 ОСТ 34-10-613-93 | 57 | - | - | 219 | 6 | 460 | 9,70 |
| 02 ОСТ 34-10-613-93 | 76 | 57 | - | 273 | 6 | 515 | 14,00 |
| 03 ОСТ 34-10-613-93 | 89; 108 | 76; 89 | 57 | 325 | 6 | 565 | 16,50 |
| 04 ОСТ 34-10-613-93 | 133 | 108 | 76; 89 | 377 | 9 | 615 | 26,70 |
| 05 ОСТ 34-10-613-93 | 159 | 133; 159 | 108 | 426 | 7 | 665 | 24,00 |
| 06 ОСТ 34-10-613-93 | 219 | - | 133; 159 | 478 | 7 | 720 | 26,70 |
| 07 ОСТ 34-10-613-93 | 273 | 219 | - | 530 | 8 | 770 | 34,10 |
| 08 ОСТ 34-10-613-93 | 325; 377 | 273; 325 | 219; 273 | 630 | 8 | 920 | 40,00 |
| 09 ОСТ 34-10-613-93 | 426 | 377 | 325 | 720 | 8 | 960 | 45,20 |
| 10 ОСТ 34-10-613-93 | 478; 530 | 426; 478 | 377; 426 | 820 | 8 | 1060 | 51,20 |
| 11 ОСТ 34-10-613-93 | 630 | 530 | - | 920 | 9 | 1160 | 64,00 |
| 12 ОСТ 34-10-613-93 | 720 | 630 | - | 1020 | 10 | 1260 | 77,90 |
| 13 ОСТ 34-10-613-93 | 820; 920 | 720; 820 | - | 1220 | 11 | 1460 | 103,80 |
| 14 ОСТ 34-10-613-93 | 1020 | 920; 1020 | - | 1420 | 14 | 1660 | 150,50 |
| 15 ОСТ 34-10-613-93 | 1220 | 1220 | - | 1620 | 14 | 1860 | 174,00 |
| 16 ОСТ 34-10-613-93 | 1420 | 1420 | - | 1760 | 14 | 2000 | 188,00 |

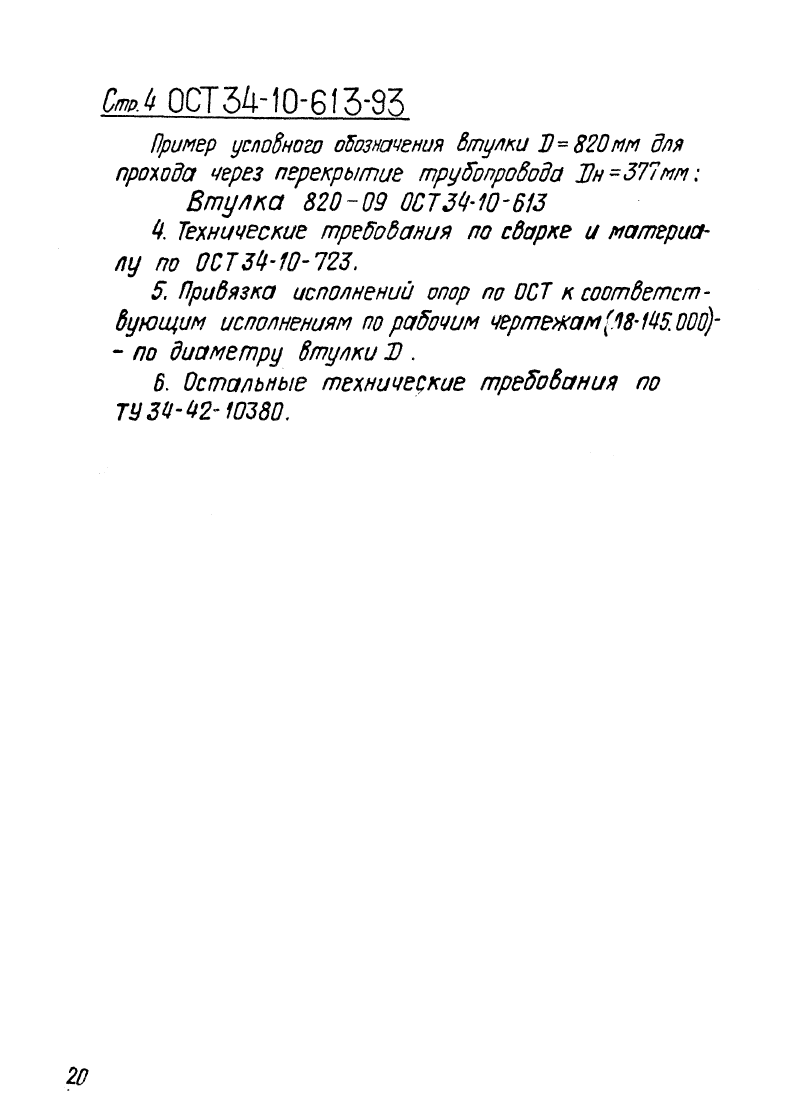

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
