Опора катковая ОСТ 34-10-619-93
Описание изделия

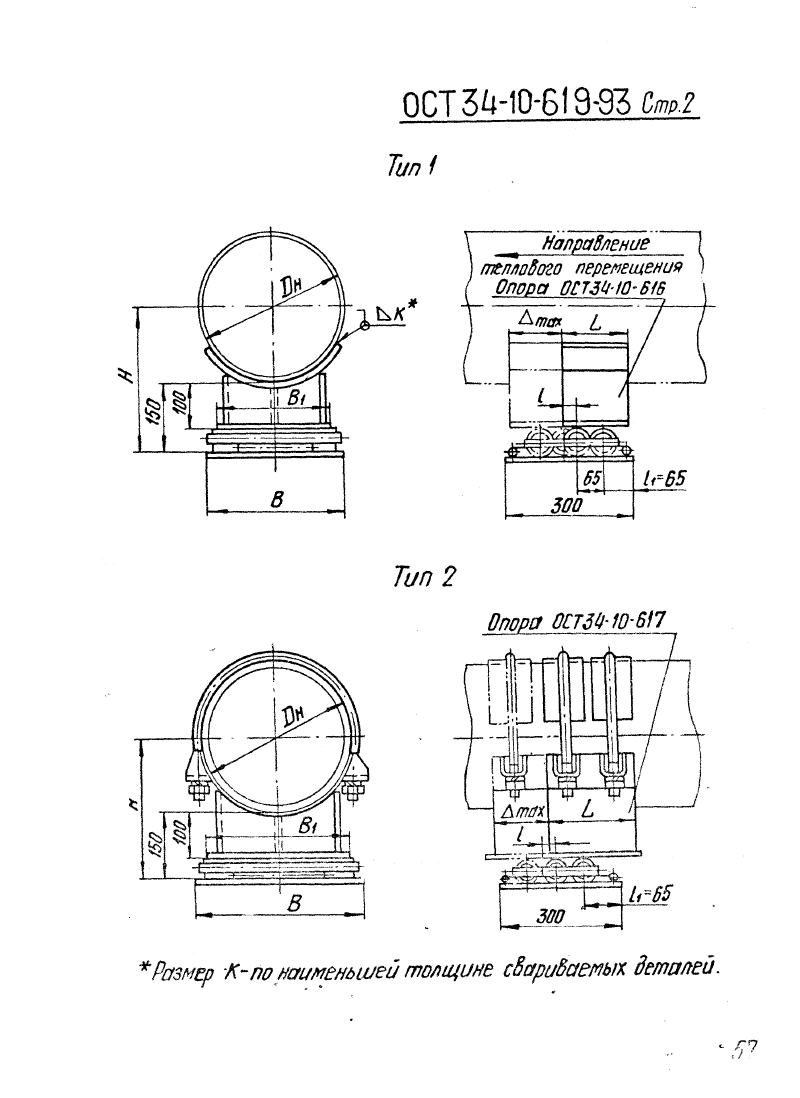

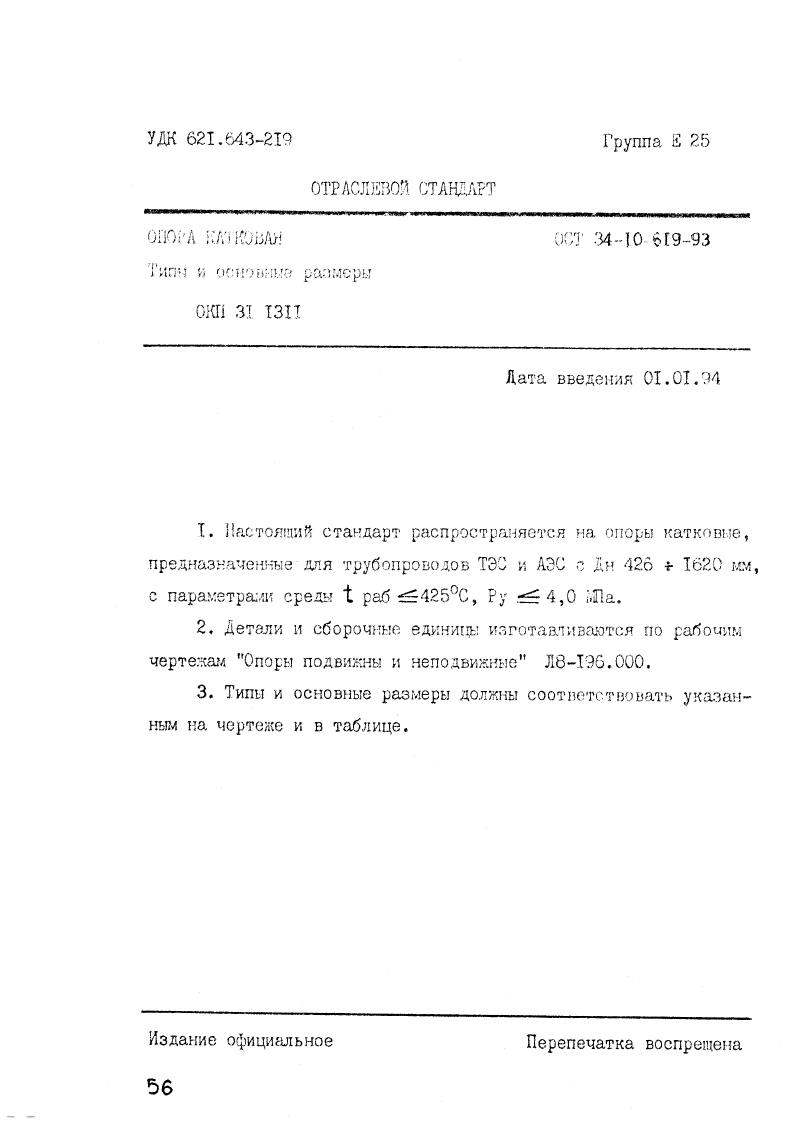

ООО "Изополимет Плюс" изготавливает катковые опоры ОСТ 34-10-619-93 для трубопроводов ТЭС и АЭС с Дн 426-1620 мм и температурой среды до 425 °C включительно. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется в опорных узлах, где перемещения воспринимаются через катковые блоки. В таблице приведены исполнения У и К типов 1 и 2. Вертикальная нагрузка составляет от 38,7 до 270,0 кН, ширина опоры — 460-960 мм, масса блоков — от 51,0 до 347,0 кг.

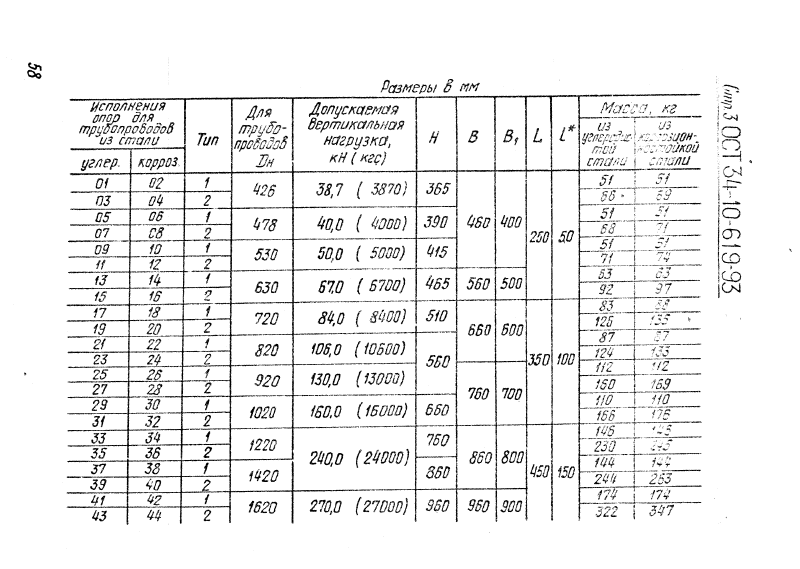

| Наименование | Тип | Вертикальная нагрузка, кН | Диаметр Дн, мм | Ширина опоры, мм | Масса блоков, кг |
|---|---|---|---|---|---|
| 426У-01 ОСТ 34-10-619-93 | 1 | 38,7 | 426 | 460 | 51,0 |
| 426К-02 ОСТ 34-10-619-93 | 1 | 38,7 | 426 | 460 | 51,0 |
| 426У-03 ОСТ 34-10-619-93 | 2 | 38,7 | 426 | 460 | 66,0 |
| 426К-04 ОСТ 34-10-619-93 | 2 | 38,7 | 426 | 460 | 69,0 |
| 478У-05 ОСТ 34-10-619-93 | 1 | 40,0 | 478 | 460 | 51,0 |
| 478К-06 ОСТ 34-10-619-93 | 1 | 40,0 | 478 | 460 | 51,0 |
| 478У-07 ОСТ 34-10-619-93 | 2 | 40,0 | 478 | 460 | 58,0 |
| 478К-08 ОСТ 34-10-619-93 | 2 | 40,0 | 478 | 460 | 71,0 |
| 530У-09 ОСТ 34-10-619-93 | 1 | 50,0 | 530 | 460 | 51,0 |
| 530К-10 ОСТ 34-10-619-93 | 1 | 50,0 | 530 | 460 | 51,0 |
| 530У-11 ОСТ 34-10-619-93 | 2 | 50,0 | 530 | 460 | 71,0 |
| 530К-12 ОСТ 34-10-619-93 | 2 | 50,0 | 530 | 460 | 74,0 |
| 630У-13 ОСТ 34-10-619-93 | 1 | 67,0 | 630 | 560 | 63,0 |
| 630К-14 ОСТ 34-10-619-93 | 1 | 67,0 | 630 | 560 | 63,0 |
| 630У-15 ОСТ 34-10-619-93 | 2 | 67,0 | 630 | 560 | 92,0 |
| 630К-16 ОСТ 34-10-619-93 | 2 | 67,0 | 630 | 560 | 97,0 |
| 720У-17 ОСТ 34-10-619-93 | 1 | 84,0 | 720 | 660 | 83,0 |
| 720К-18 ОСТ 34-10-619-93 | 1 | 84,0 | 720 | 660 | 88,0 |
| 720У-19 ОСТ 34-10-619-93 | 2 | 84,0 | 720 | 660 | 126,0 |
| 720К-20 ОСТ 34-10-619-93 | 2 | 84,0 | 720 | 660 | 135,0 |
| 820У-21 ОСТ 34-10-619-93 | 1 | 106,0 | 820 | 660 | 87,0 |
| 820К-22 ОСТ 34-10-619-93 | 1 | 106,0 | 820 | 660 | 87,0 |
| 820У-23 ОСТ 34-10-619-93 | 2 | 106,0 | 820 | 660 | 124,0 |
| 820К-24 ОСТ 34-10-619-93 | 2 | 106,0 | 820 | 660 | 133,0 |
| 920У-25 ОСТ 34-10-619-93 | 1 | 130,0 | 920 | 760 | 112,0 |
| 920К-26 ОСТ 34-10-619-93 | 1 | 130,0 | 920 | 760 | 112,0 |
| 920У-27 ОСТ 34-10-619-93 | 2 | 130,0 | 920 | 760 | 160,0 |
| 920К-28 ОСТ 34-10-619-93 | 2 | 130,0 | 920 | 760 | 169.0 |
| 1020У-29 ОСТ 34-10-619-93 | 1 | 160,0 | 1020 | 760 | 110,0 |
| 1020К-30 ОСТ 34-10-619-93 | 1 | 160,0 | 1020 | 760 | 110,0 |
| 1020У-31 ОСТ 34-10-619-93 | 2 | 160,0 | 1020 | 760 | 166,0 |
| 1020К-32 ОСТ 34-10-619-93 | 2 | 160,0 | 1020 | 760 | 176,0 |
| 1220У-33 ОСТ 34-10-619-93 | 1 | 240,0 | 1220 | 860 | 146,0 |
| 1220К-34 ОСТ 34-10-619-93 | 1 | 240,0 | 1220 | 860 | 146,0 |
| 1220У-35 ОСТ 34-10-619-93 | 2 | 240,0 | 1220 | 860 | 230,0 |
| 1220К-36 ОСТ 34-10-619-93 | 2 | 240,0 | 1220 | 860 | 243,0 |
| 1420У-37 ОСТ 34-10-619-93 | 1 | 240,0 | 1420 | 860 | 210,0 |
| 1420К-38 ОСТ 34-10-619-93 | 1 | 240,0 | 1420 | 860 | 210,0 |
| 1420У-39 ОСТ 34-10-619-93 | 2 | 240,0 | 1420 | 860 | 268,0 |
| 1420У-40 ОСТ 34-10-619-93 | 2 | 240,0 | 1420 | 860 | 277,0 |
| 1620У-41 ОСТ 34-10-619-93 | 1 | 270,0 | 1620 | 960 | 274,0 |
| 1620У-42 ОСТ 34-10-619-93 | 1 | 270,0 | 1620 | 960 | 274,0 |
| 1620У-43 ОСТ 34-10-619-93 | 2 | 270,0 | 1620 | 960 | 322,0 |
| 1620К-44 ОСТ 34-10-619-93 | 2 | 270,0 | 1620 | 960 | 347,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 34-10-613-93
Втулка для прохода через перекрытие ОСТ 34-10-613-93
ОСТ 34-10-614-93
Втулка с колпаком для прохода через крышу ОСТ 34-10-614-93
ОСТ 34-10-615-93
Опора скользящая и неподвижная ОСТ 34-10-615-93
ОСТ 34-10-616-93
Опора приварная скользящая и неподвижная ОСТ 34-10-616-93
ОСТ 34-10-617-93
Опора хомутовая скользящая ОСТ 34-10-617-93
ОСТ 34-10-618-93
Опора хомутовая неподвижная ОСТ 34-10-618-93
ОСТ 34-10-620-93
Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93
ОСТ 34-10-621-93
Опора сварных отводов ОСТ 34-10-621-93
ОСТ 34-10-622-93
Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93
ОСТ 34-10-623-93
Опора скользящая неподвижная ОСТ 34-10-623-93
ОСТ 34-10-724-93

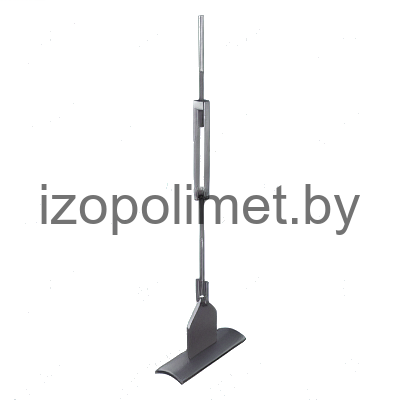

Блок подвески приварной для горизонтальных трубопроводов ОСТ 34-10-724-93
