Подвески пружинные на одной тяге ОСТ 34 287-75

Name: ОСТ 34 287-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

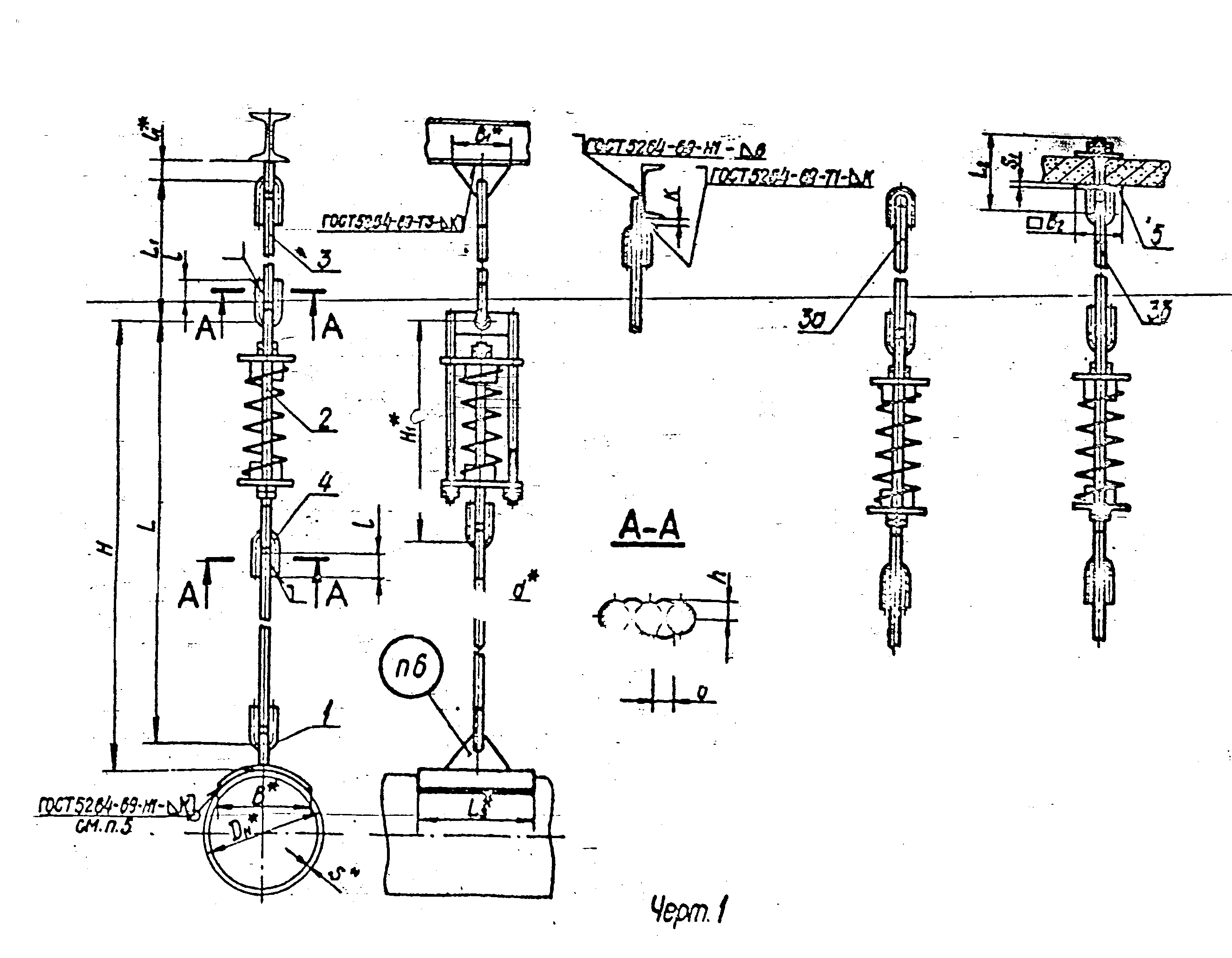

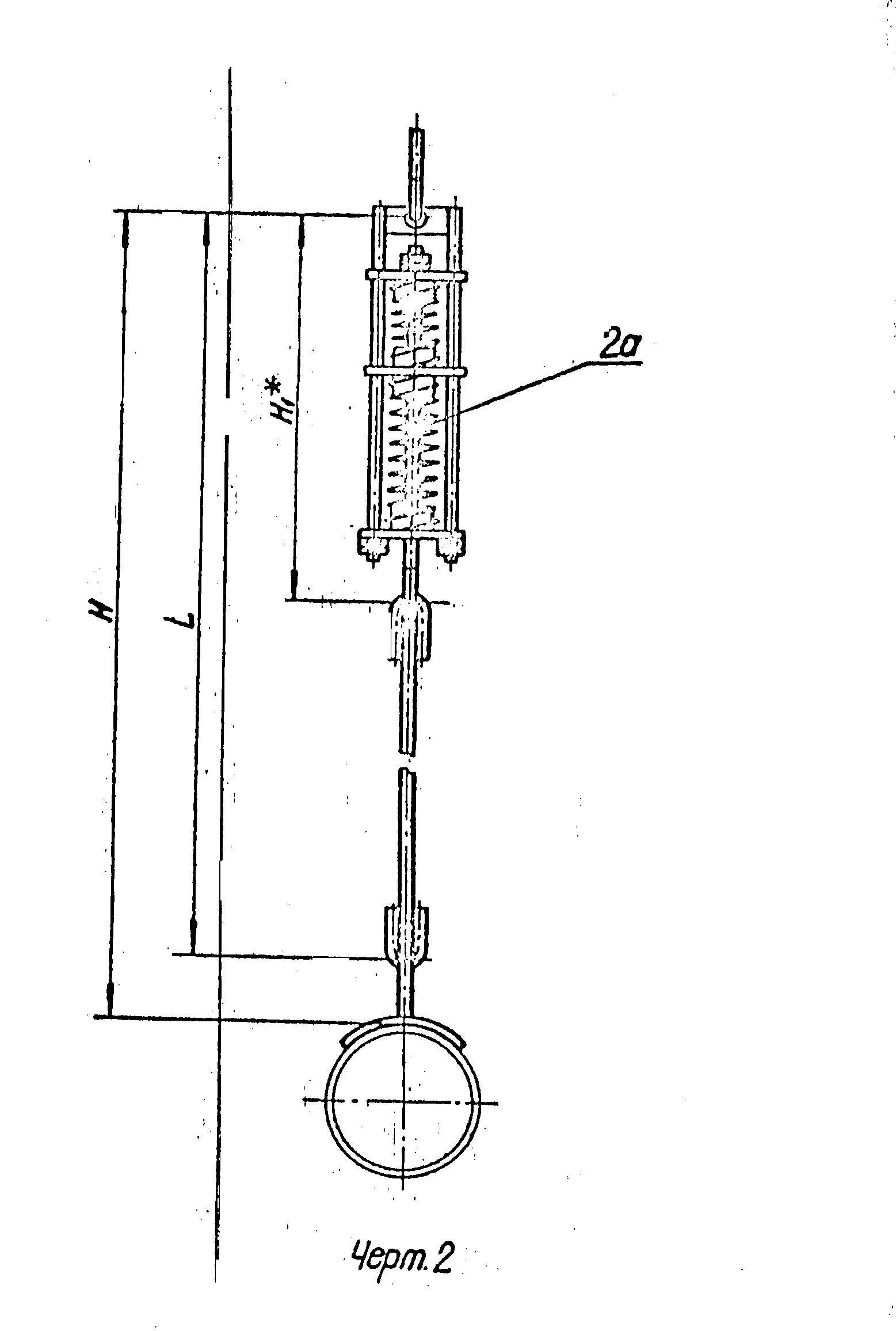

ООО "Изополимет Плюс" изготавливает пружинные подвески на одной тяге ОСТ 34 287-75. Изделие применяется для станционных трубопроводов, где подвеска должна работать через пружину. Таблица содержит 70 исполнений для Дн 108-530 мм при S 4-9 мм. Допускаемая нагрузка на подвеску при разгруженной пружине составляет 360-5000 кгс, нагрузка на пружину - до 4080 кгс. Размеры L2 и L3 указаны 510-720 и 180-500 мм, d - 12-30 мм, b - 10-20 мм.

Обозначение подвесок	Для трубопроводов		Допускаемая нагрузка, кгс		L₂	L₃	l	l₁	B	B₁	d	b	h	k
	Для трубопроводов		на подвеску при разгруженной пружине	на пружину
	Дн	S	на подвеску при разгруженной пружине	на пружину
01 ОСТ 34 287-75	108	4	360	278	510	180	35	50	50	120	12	10	7	6
03 ОСТ 34 287-75	133	4	500	816	610	260	45	70	60	150	15	12	9	8
05 ОСТ 34 287-75	159	4,5	700	816	610	260	45	70	80	150	15	12	9	8
07 ОСТ 34 287-75	219	6	1200	1190	610	260	45	70	100	150	15	12	9	8
09 ОСТ 34 287-75	273	6	1500	1666	615	320	50	90	120	200	20	14	11	10
11 ОСТ 34 287-75	273	7	2400	2005	615	320	50	90	120	200	20	14	11	10
13 ОСТ 34 287-75	325	6	1500	1666	615	350	50	90	140	200	20	14	11	10
15 ОСТ 34 287-75	325	8	2400	2005	615	350	50	90	140	200	20	14	11	10
17 ОСТ 34 287-75	377	9	2000	2005	615	360	50	90	140	200	20	14	11	10
19 ОСТ 34 287-75	377	9	3400	3325	670	400	60	90	140	250	24	16	13	14
21 ОСТ 34 287-75	426	7	2300	2005	615	300	50	90	100	200	20	14	11	10
23 ОСТ 34 287-75	426	9	4000	4080	720	500	80	120	100	300	30	20	17	14
25 ОСТ 34 287-75	478	7	2400	2005	615	300	50	90	200	200	20	14	11	10
27 ОСТ 34 287-75	478	8	4000	40880	720	500	80	120	200	300	30	20	17	14
29 ОСТ 34 287-75	530	8	2400	2005	615	400	50	90	250	200	20	14	11	10
31 ОСТ 34 287-75	530	8	4000	4080	720	500	80	120	250	300	30	20	17	14
33 ОСТ 34 287-75	377	9	3400	2005	670	400	60	90	140	150	24	16	13	14
35 ОСТ 34 287-75	426	9	4000	2686	720	500	80	120	150	200	30	20	17	14
37 ОСТ 34 287-75	478	8	4000	2686	720	500	80	120	200	200	30	20	17	14
39 ОСТ 34 287-75	530	8	5000	2686	720	500	80	120	250	200	30	20	17	14
2 ОСТ 34 287-75	108	4	360	278	510	180	35	50	50	120	12	10	7	6
4 ОСТ 34 287-75	133	4	500	816	610	260	45	70	60	150	15	12	9	8
6 ОСТ 34 287-75	159	4,5	700	816	610	260	45	70	80	150	15	12	9	8
8 ОСТ 34 287-75	219	6	1200	1190	610	260	45	70	100	150	15	12	9	8
10 ОСТ 34 287-75	273	6	1500	1666	615	320	50	90	120	200	20	14	11	10
12 ОСТ 34 287-75	273	7	2400	2005	615	320	50	90	120	200	20	14	11	10
14 ОСТ 34 287-75	325	6	1500	1666	615	350	50	90	140	200	20	14	11	10
16 ОСТ 34 287-75	325	8	2400	2005	615	350	50	90	140	200	20	14	11	10
18 ОСТ 34 287-75	377	9	2000	2005	615	360	50	90	140	200	20	14	11	10
20 ОСТ 34 287-75	377	9	3400	3325	670	400	60	90	140	250	24	16	13	14
22 ОСТ 34 287-75	426	7	2300	2005	615	300	50	90	100	200	20	14	11	10
24 ОСТ 34 287-75	426	9	4000	4080	720	500	80	120	100	300	30	20	17	14
26 ОСТ 34 287-75	478	7	2400	2005	615	300	50	90	200	200	20	14	11	10
28 ОСТ 34 287-75	478	8	4000	40880	720	500	80	120	200	300	30	20	17	14
30 ОСТ 34 287-75	530	8	2400	2005	615	400	50	90	250	200	20	14	11	10
32 ОСТ 34 287-75	530	8	4000	4080	720	500	80	120	250	300	30	20	17	14
34 ОСТ 34 287-75	377	9	3400	2005	670	400	60	90	140	150	24	16	13	14
36 ОСТ 34 287-75	426	9	4000	2686	720	500	80	120	150	200	30	20	17	14
38 ОСТ 34 287-75	478	8	4000	2686	720	500	80	120	200	200	30	20	17	14
40 ОСТ 34 287-75	530	8	5000	2686	720	500	80	120	250	200	30	20	17	14
41 ОСТ 34 287-75	108	4	360	278	510	180	35	50	50	120	12	10	7	6
43 ОСТ 34 287-75	133	4	500	816	610	260	45	70	60	150	15	12	9	8
45 ОСТ 34 287-75	159	4,5	700	816	610	260	45	70	80	150	15	12	9	8
47 ОСТ 34 287-75	219	6	1200	1190	610	260	45	70	100	150	15	12	9	8
49 ОСТ 34 287-75	273	6	1500	1666	615	320	50	90	120	200	20	14	11	10
51 ОСТ 34 287-75	273	7	2400	2005	615	320	50	90	120	200	20	14	11	10
53 ОСТ 34 287-75	325	6	1500	1666	615	350	50	90	140	200	20	14	11	10
55 ОСТ 34 287-75	325	8	2400	2005	615	350	50	90	140	200	20	14	11	10
57 ОСТ 34 287-75	377	9	2000	2005	615	360	50	90	140	200	20	14	11	10
59 ОСТ 34 287-75	377	9	3400	3325	670	400	60	90	140	250	24	16	13	14
61 ОСТ 34 287-75	426	7	2300	2005	615	300	50	90	100	200	20	14	11	10
63 ОСТ 34 287-75	426	9	4000	4080	720	500	80	120	100	300	30	20	17	14
65 ОСТ 34 287-75	377	9	3400	2005	670	400	60	90	140	150	24	16	13	14
67 ОСТ 34 287-75	426	9	4000	2686	720	500	80	120	150	200	30	20	17	14
69 ОСТ 34 287-75	530	8	5000	2686	720	500	80	120	250	200	30	20	17	14
42 ОСТ 34 287-75	108	4	360	278	510	180	35	50	50	120	12	10	7	6
44 ОСТ 34 287-75	133	4	500	816	610	260	45	70	60	150	15	12	9	8
46 ОСТ 34 287-75	159	4,5	700	816	610	260	45	70	80	150	15	12	9	8
48 ОСТ 34 287-75	219	6	1200	1190	610	260	45	70	100	150	15	12	9	8
50 ОСТ 34 287-75	273	6	1500	1666	615	320	50	90	120	200	20	14	11	10
52 ОСТ 34 287-75	273	7	2400	2005	615	320	50	90	120	200	20	14	11	10
54 ОСТ 34 287-75	325	6	1500	1666	615	350	50	90	140	200	20	14	11	10
56 ОСТ 34 287-75	325	8	2400	2005	615	350	50	90	140	200	20	14	11	10
58 ОСТ 34 287-75	377	9	2000	2005	615	360	50	90	140	200	20	14	11	10
60 ОСТ 34 287-75	377	9	3400	3325	670	400	60	90	140	250	24	16	13	14
62 ОСТ 34 287-75	426	7	2300	2005	615	300	50	90	100	200	20	14	11	10
64 ОСТ 34 287-75	426	9	4000	4080	720	500	80	120	100	300	30	20	17	14
66 ОСТ 34 287-75	377	9	3400	2005	670	400	60	90	140	150	24	16	13	14
68 ОСТ 34 287-75	426	9	4000	2686	720	500	80	120	150	200	30	20	17	14
70 ОСТ 34 287-75	530	8	5000	2686	720	500	80	120	250	200	30	20	17	14
