Подвески жесткие на двух тягах ОСТ 34 283-75

Name: ОСТ 34 283-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

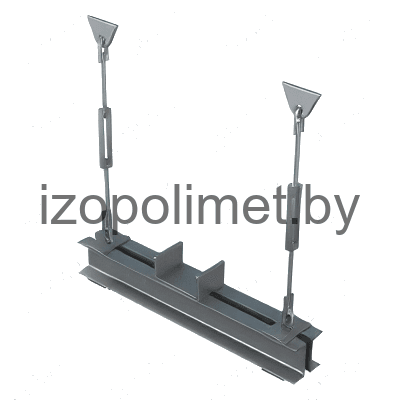

ООО "Изополимет Плюс" изготавливает жесткие подвески на двух тягах ОСТ 34 283-75. Изделие применяется для станционных трубопроводов крупных диаметров в нормальном подвесном исполнении. В таблице указаны 46 исполнений для Дн 219-1420 мм. Допускаемая нагрузка составляет 1200-22000 кгс, A - 640-1860 мм, L - 430-475 мм, L2 - 610-780 мм, L3 - 2615-2885 мм. Масса без деталей 3 и 3а составляет 22,9-170,5 кг для исп. 1, 22,2-163,8 кг для исп. 2, 19,9-140,8 кг для исп. 3.

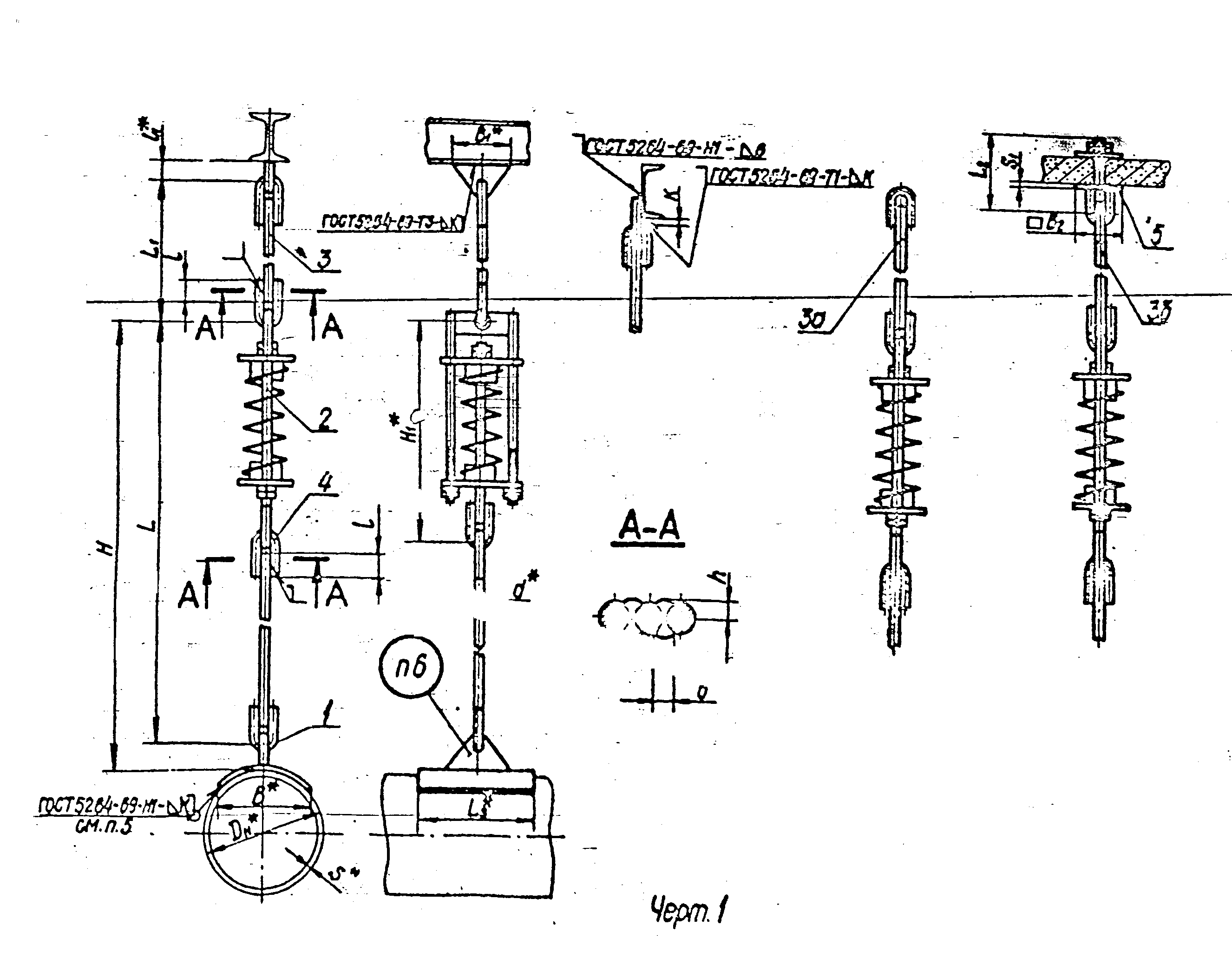

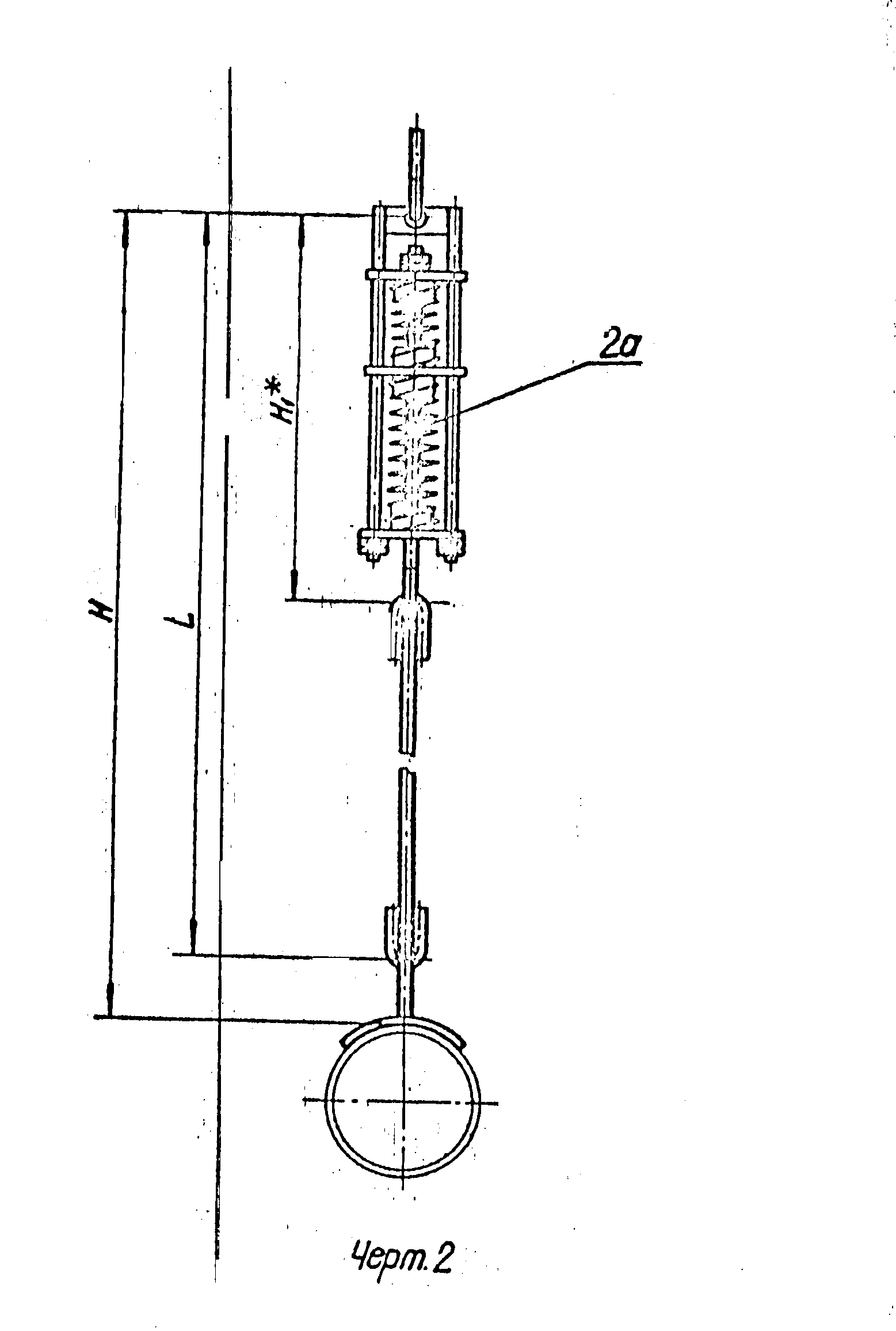

Обозначение	Для труб. Дн*S	Доп. нагр. кгс	А	L	L₂	L₃	L₄	l	l₁	B	B₁	H≈	H₁≈	e	d	b	h	k	k₁	Масса, кг (без учета дет. 3 и 3а)
																				Исп.
																				1	2	3
Нормальная подвеска
01 ОСТ 34 283-75	219	1200	640	430	610	2650	740	45	70	120	150	665	250	70	16	12	9	8	6	22,9	22,2	19,9
03 ОСТ 34 283-75	273	2000	640	430	610	2650	740	45	70	160	150	665	280	70	16	12	9	8	6	23,7	23	20,6
05 ОСТ 34 283-75	325	2450	780	430	610	2650	880	45	70	160	150	665	310	70	16	12	9	8	6	26,8	26,1	23,7
07 ОСТ 34 283-75	377	3000	780	430	610	2650	880	45	70	200	150	665	340	70	16	12	9	8	6	27,6	26,9	24,6
09 ОСТ 34 283-75	426	3600	920	440	615	2665	1020	50	90	240	200	685	370	70	20	14	11	10	8	35,5	33,1	30,2
11 ОСТ 34 283-75	478	2000	920	430	610	2650	1020	45	70	240	150	665	400	70	16	12	9	8	8	30,2	29,5	27,1
13 ОСТ 34 283-75	478	4200	920	440	615	2665	1020	50	90	240	200	685	400	70	20	14	11	10	8	36,7	34,3	34,4
15 ОСТ 34 283-75	530	3400	1050	440	615	2665	1150	50	90	240	200	705	450	70	20	14	11	10	8	34,8	32,4	29,5
17 ОСТ 34 283-75	530	5400	1050	445	670	2735	1150	60	90	240	250	745	450	90	24	16	13	14	8	51,6	49,2	42,2
19 ОСТ 34 283-75	630	3600	1050	440	615	2665	1150	50	90	300	200	705	500	70	20	14	11	10	10	44,6	42,2	39,3
21 ОСТ 34 283-75	630	6800	1050	445	670	2735	1150	60	90	300	250	745	500	90	24	16	13	14	10	57,5	55,1	48,1
23 ОСТ 34 283-75	720	4200	1140	440	615	2665	1240	50	90	300	200	705	550	70	20	14	11	10	10	42,6	40,2	37,3
25 ОСТ 34 283-75	720	8400	1140	445	720	2790	1280	80	120	300	300	820	590	100	30	20	17	14	10	70,2	66,3	53,3
27 ОСТ 34 283-75	820	5200	1360	445	670	2735	1500	60	90	380	250	785	650	90	24	16	13	14	-- --	66,3	63,9	57,6
29 ОСТ 34 283-75	820	10000	1360	450	720	2790	1500	80	120	380	300	860	690	100	30	20	17	14	-- --	87,7	83,8	70,3
31 ОСТ 34 283-75	920	6400	1360	445	670	2760	1500	60	90	380	250	785	700	90	24	16	13	14	-- --	66,3	63,9	57,6
33 ОСТ 34 283-75	920	11000	1360	450	720	2790	1500	80	120	380	300	860	740	100	30	20	17	14	-- --	88,6	84,7	71,3
35 ОСТ 34 283-75	1020	7800	1460	450	720	2790	1600	80	120	520	300	860	760	100	30	20	17	14	-- --	87	83,1	69,7
37 ОСТ 34 283-75	1020	15800	1460	460	725	2615	1660	90	120	520	300	930	800	100	35	25	20	14	-- --	103,8	98,4	81,1
39 ОСТ 34 283-75	1220	11000	1860	450	720	2790	2060	80	120	520	300	900	915	100	30	20	17	14	-- --	132	128,1	114,7
41 ОСТ 34 283-75	1220	21000	1860	475	780	2885	2060	100	120	520	300	1029	975	110	42	30	23	16	-- --	152,6	155,9	132,9
43 ОСТ 34 283-75	1420	11000	1860	450	720	2790	2060	80	120	600	300	900	995	100	30	20	17	14	-- --	140	135,1	122,6
45 ОСТ 34 283-75	1420	22000	1860	475	780	2885	2060	100	120	600	300	1025	1055	110	42	30	23	16	-- --	170,5	163,8	140,8
02 ОСТ 34 283-75	219	1200	640	430	610	2650	740	45	70	120	150	665	250	70	16	12	9	8	6	22,9	22,2	19,9
04 ОСТ 34 283-75	273	2000	640	430	610	2650	740	45	70	160	150	665	280	70	16	12	9	8	6	23,7	23	20,6
06 ОСТ 34 283-75	325	2450	780	430	610	2650	880	45	70	160	150	665	310	70	16	12	9	8	6	26,8	26,1	23,7
08 ОСТ 34 283-75	377	3000	780	430	610	2650	880	45	70	200	150	665	340	70	16	12	9	8	6	27,6	26,9	24,6
10 ОСТ 34 283-75	426	3600	920	440	615	2665	1020	50	90	240	200	685	370	70	20	14	11	10	8	35,5	33,1	30,2
12 ОСТ 34 283-75	478	2000	920	430	610	2650	1020	45	70	240	150	665	400	70	16	12	9	8	8	30,2	29,5	27,1
14 ОСТ 34 283-75	478	4200	920	440	615	2665	1020	50	90	240	200	685	400	70	20	14	11	10	8	36,7	34,3	34,4
16 ОСТ 34 283-75	530	3400	1050	440	615	2665	1150	50	90	240	200	705	450	70	20	14	11	10	8	34,8	32,4	29,5
18 ОСТ 34 283-75	530	5400	1050	445	670	2735	1150	60	90	240	250	745	450	90	24	16	13	14	8	51,6	49,2	42,2
20 ОСТ 34 283-75	630	3600	1050	440	615	2665	1150	50	90	300	200	705	500	70	20	14	11	10	10	44,6	42,2	39,3
22 ОСТ 34 283-75	630	6800	1050	445	670	2735	1150	60	90	300	250	745	500	90	24	16	13	14	10	57,5	55,1	48,1
24 ОСТ 34 283-75	720	4200	1140	440	615	2665	1240	50	90	300	200	705	550	70	20	14	11	10	10	42,6	40,2	37,3
26 ОСТ 34 283-75	720	8400	1140	445	720	2790	1280	80	120	300	300	820	590	100	30	20	17	14	10	70,2	66,3	53,3
28 ОСТ 34 283-75	820	5200	1360	445	670	2735	1500	60	90	380	250	785	650	90	24	16	13	14	-- --	66,3	63,9	57,6
30 ОСТ 34 283-75	820	10000	1360	450	720	2790	1500	80	120	380	300	860	690	100	30	20	17	14	-- --	87,7	83,8	70,3
32 ОСТ 34 283-75	920	6400	1360	445	670	2760	1500	60	90	380	250	785	700	90	24	16	13	14	-- --	66,3	63,9	57,6
34 ОСТ 34 283-75	920	11000	1360	450	720	2790	1500	80	120	380	300	860	740	100	30	20	17	14	-- --	88,6	84,7	71,3
36 ОСТ 34 283-75	1020	7800	1460	450	720	2790	1600	80	120	520	300	860	760	100	30	20	17	14	-- --	87	83,1	69,7
38 ОСТ 34 283-75	1020	15800	1460	460	725	2615	1660	90	120	520	300	930	800	100	35	25	20	14	-- --	103,8	98,4	81,1
40 ОСТ 34 283-75	1220	11000	1860	450	720	2790	2060	80	120	520	300	900	915	100	30	20	17	14	-- --	132	128,1	114,7
42 ОСТ 34 283-75	1220	21000	1860	475	780	2885	2060	100	120	520	300	1029	975	110	42	30	23	16	-- --	152,6	155,9	132,9
44 ОСТ 34 283-75	1420	11000	1860	450	720	2790	2060	80	120	600	300	900	995	100	30	20	17	14	-- --	140	135,1	122,6
46 ОСТ 34 283-75	1420	22000	1860	475	780	2885	2060	100	120	600	300	1025	1055	110	42	30	23	16	-- --	170,5	163,8	140,8
