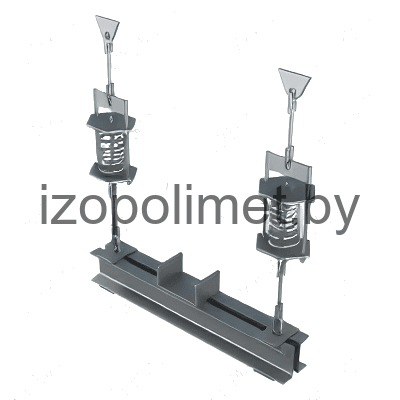

Подвески пружинные на двух и четырех тягах ОСТ 34 288-75

Name: ОСТ 34 288-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает пружинные подвески на двух и четырех тягах ОСТ 34 288-75. Изделие применяется для станционных трубопроводов крупных диаметров с пружинной компенсацией. В таблице приведены 34 исполнения для Дн 219-1020 мм. Нагрузка на подвеску при разгруженной пружине составляет до 8200 кгс, нагрузка на пружину - 534-4080 кгс. Размер A - 640-1460 мм, L2 - 610-720 мм, L3 - 740-1600 мм, H1 - 250-760 мм.

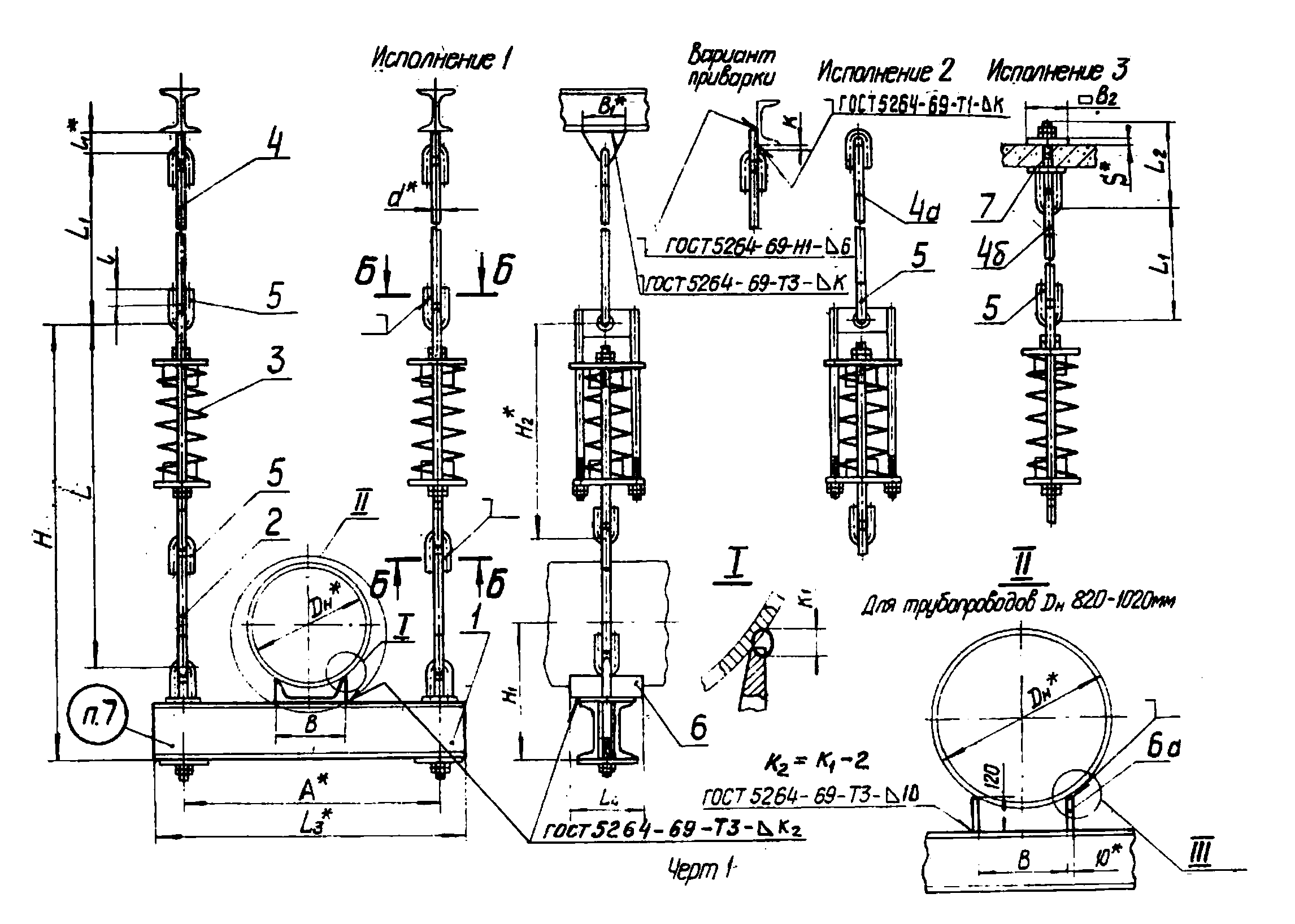

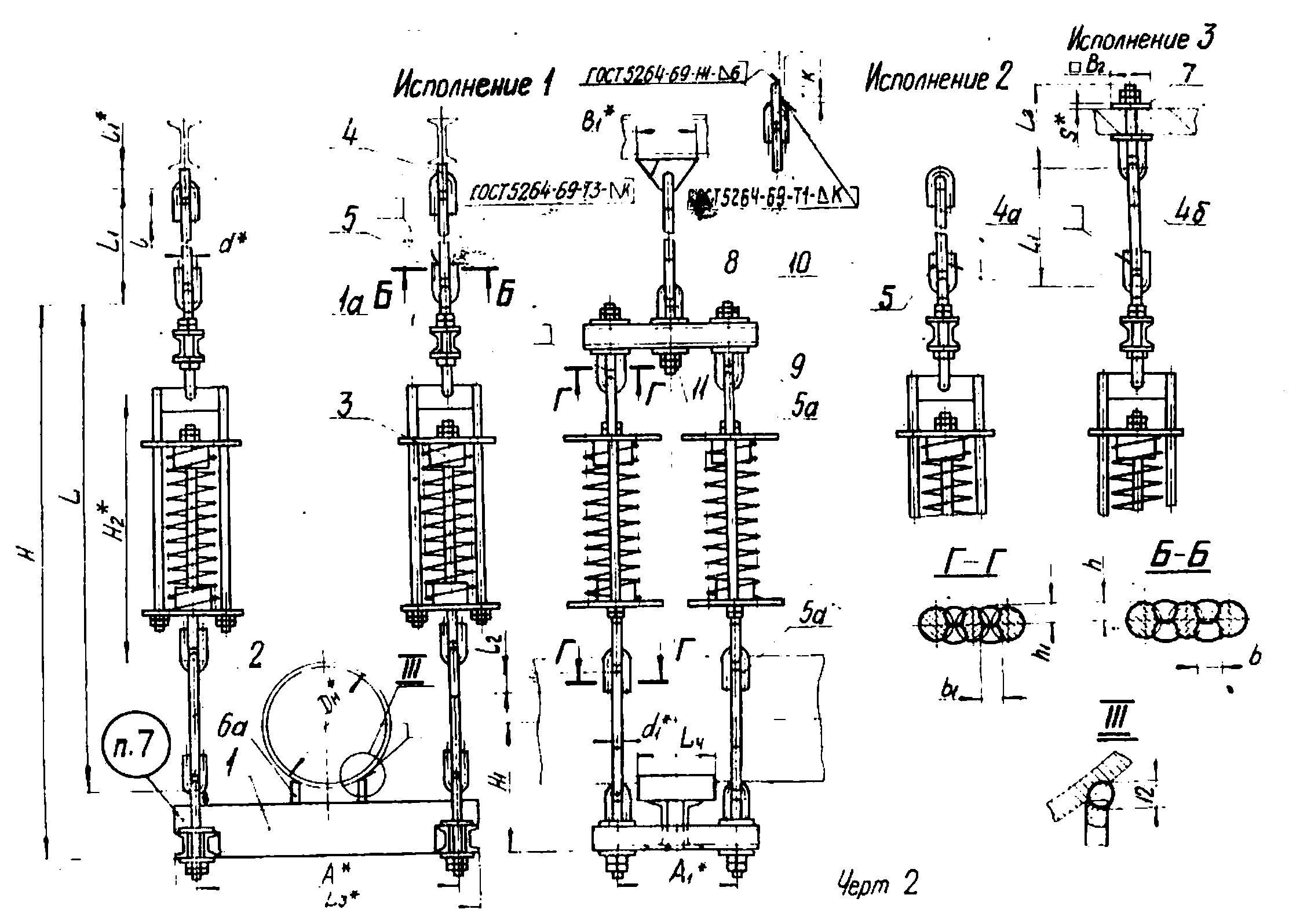

Обозначение подвесок на 2-ух тягах	Наружный диаметр трубопроводов Дн	Допускаемая нагрузка, кгс		А	L₂	L₃	l	l₁	B	B₁	H₁≈	d	b	h	k	k₁
		на подвеску при разгруженной пружине	на пружину
		на подвеску при разгруженной пружине	на пружину														01 ОСТ 34 288-75	219	1200	534	640	610	740	45	70	120	150	250	16	12	9	8	6
03 ОСТ 34 288-75	273	200	816	640	610	740	45	70	160	150	280	16	12	9	8	6
05 ОСТ 34 288-75	325	2450	1190	780	610	880	45	70	160	150	310	16	12	9	8	6
07 ОСТ 34 288-75	377	3000	1190	780	610	880	45	70	200	150	340	16	12	9	8	6
09 ОСТ 34 288-75	426	3600	1666	920	615	1020	50	90	240	200	370	20	14	11	10	8
11 ОСТ 34 288-75	478	2000	816	920	610	1020	45	70	240	150	400	16	12	9	8	8
13 ОСТ 34 288-75	478	4000	2005	920	615	1020	50	90	240	200	400	20	14	11	10	8
15 ОСТ 34 288-75	530	3400	1666	920	615	1020	50	90	240	200	450	20	14	11	10	8
17 ОСТ 34 288-75	530	5400	2686	920	670	1150	60	90	240	250	450	24	16	13	14	8
19 ОСТ 34 288-75	630	3600	1666	1050	615	1150	50	90	300	200	500	20	14	11	16	10
21 ОСТ 34 288-75	630	6800	3325	1050	670	1240	60	90	300	250	500	24	16	13	- -	10
23 ОСТ 34 288-75	720	4200	2005	1140	615	1240	50	90	300	300	450	20	14	11	- -	10
25 ОСТ 34 288-75	720	8200	4080	1140	720	1240	80	120	300	300	590	30	20	17	- -	10
27 ОСТ 34 288-75	820	5500	2685	1360	670	1500	60	90	380	250	650	24	16	13	- -	- -
29 ОСТ 34 288-75	820	8200	4080	1360	720	1500	80	120	380	300	690	30	20	17	- -	- -
31 ОСТ 34 288-75	920	6800	3325	1360	670	1500	60	90	380	250	700	24	16	13	- -	- -
33 ОСТ 34 288-75	1020	8200	4080	1460	720	1600	80	120	500	300	760	30	20	17	- -	- -
02 ОСТ 34 288-75	219	1200	534	640	610	740	45	70	120	150	250	16	12	9	8	6
04 ОСТ 34 288-75	273	200	816	640	610	740	45	70	160	150	280	16	12	9	8	6
06 ОСТ 34 288-75	325	2450	1190	780	610	880	45	70	160	150	310	16	12	9	8	6
08 ОСТ 34 288-75	377	3000	1190	780	610	880	45	70	200	150	340	16	12	9	8	6
10 ОСТ 34 288-75	426	3600	1666	920	615	1020	50	90	240	200	370	20	14	11	10	8
12 ОСТ 34 288-75	478	2000	816	920	610	1020	45	70	240	150	400	16	12	9	8	8
14 ОСТ 34 288-75	478	4000	2005	920	615	1020	50	90	240	200	400	20	14	11	10	8
16 ОСТ 34 288-75	530	3400	1666	920	615	1020	50	90	240	200	450	20	14	11	10	8
18 ОСТ 34 288-75	530	5400	2686	920	670	1150	60	90	240	250	450	24	16	13	14	8
20 ОСТ 34 288-75	630	3600	1666	1050	615	1150	50	90	300	200	500	20	14	11	16	10
22 ОСТ 34 288-75	630	6800	3325	1050	670	1240	60	90	300	250	500	24	16	13	- -	10
24 ОСТ 34 288-75	720	4200	2005	1140	615	1240	50	90	300	300	450	20	14	11	- -	10
26 ОСТ 34 288-75	720	8200	4080	1140	720	1240	80	120	300	300	590	30	20	17	- -	10
28 ОСТ 34 288-75	820	5500	2685	1360	670	1500	60	90	380	250	650	24	16	13	- -	- -
30 ОСТ 34 288-75	820	8200	4080	1360	720	1500	80	120	380	300	690	30	20	17	- -	- -
32 ОСТ 34 288-75	920	6800	3325	1360	670	1500	60	90	380	250	700	24	16	13	- -	- -
34 ОСТ 34 288-75	1020	8200	4080	1460	720	1600	80	120	500	300	760	30	20	17	- -	- -
