Опоры неподвижные бескорпусные ОСТ 34 273-75
Описание изделия

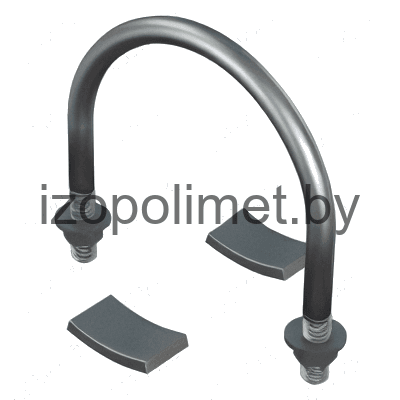

ООО "Изополимет Плюс" изготавливает бескорпусные неподвижные опоры ОСТ 34 273-75 для станционных трубопроводов. Изделие применяется для фиксации трубы без корпусного основания. Таблица содержит 13 исполнений для Дн 57-530 мм. Резьба d указана М12-М24, размер A - 70-558 мм, Smax - 10-16 мм, K - 4-5 мм. Масса изделий составляет 0,29-8,03 кг, допускаемое осевое усилие Px - 350-5500 кгс.
| Обозначение опоры | Наружный диаметр трубопровода Дн | d | A | Sмах | К | Масса, кг | Допускаемое осевое усилие Рх, кгс |
|---|---|---|---|---|---|---|---|
| 01 ОСТ 34 273-75 | 57 | М12 | 70 | 10 | 4 | 0,29 | 350 |
| 02 ОСТ 34 273-75 | 76 | М12 | 88 | 10 | 4 | 0,36 | 400 |
| 03 ОСТ 34 273-75 | 89 | М12 | 102 | 10 | 4 | 0,4 | 400 |
| 04 ОСТ 34 273-75 | 108 | М12 | 122 | 12 | 4 | 0,5 | 800 |
| 05 ОСТ 34 273-75 | 133 | М16 | 150 | 12 | 4 | 0,95 | 800 |
| 06 ОСТ 34 273-75 | 159 | М16 | 176 | 12 | 4 | 1,18 | 1200 |
| 07 ОСТ 34 273-75 | 219 | М20 | 240 | 16 | 5 | 2,43 | 1800 |
| 08 ОСТ 34 273-75 | 273 | М20 | 196 | 16 | 5 | 2,93 | 2200 |
| 09 ОСТ 34 273-75 | 325 | М20 | 350 | 16 | 5 | 3,27 | 2500 |
| 10 ОСТ 34 273-75 | 377 | М20 | 400 | 16 | 5 | 3,77 | 3500 |
| 11 ОСТ 34 273-75 | 426 | М24 | 456 | 16 | 5 | 5,87 | 4000 |
| 12 ОСТ 34 273-75 | 478 | М24 | 508 | 16 | 5 | 6,59 | 4500 |
| 13 ОСТ 34 273-75 | 530 | М24 | 558 | 16 | 5 | 8,03 | 5500 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
