Блоки пружинные ОСТ 34 295-75

Name: ОСТ 34 295-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

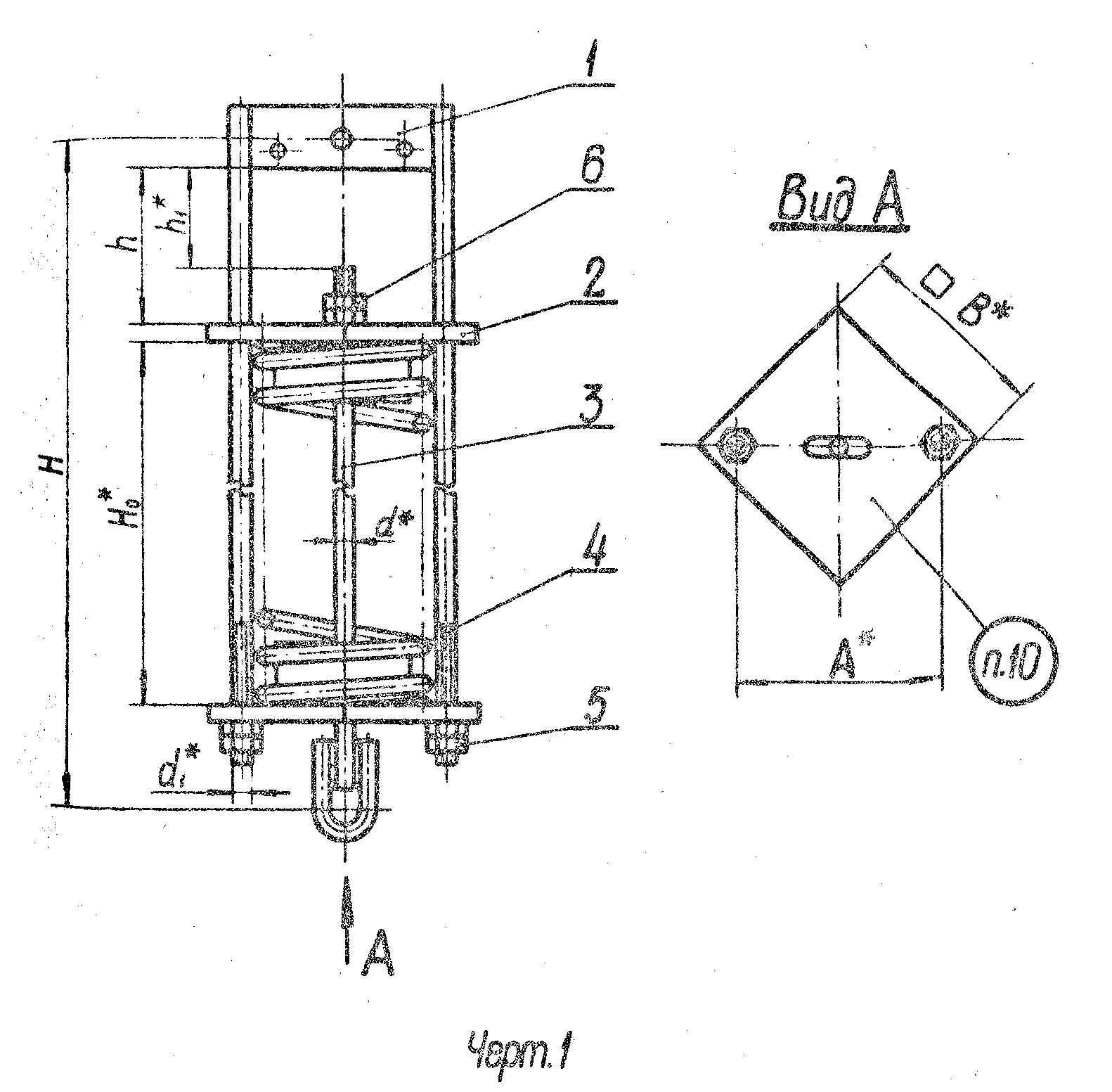

ООО "Изополимет Плюс" изготавливает пружинные блоки ОСТ 34 295-75 для опор и подвесок станционных трубопроводов. Изделие применяется как пружинный элемент подвесного узла. В таблице приведены 28 исполнений. Допускаемая нагрузка на блок составляет 450-8000 кгс, на пружину - 128-4080 кгс. Ho в свободном состоянии - 143-528 мм, H - 350-1015 мм, A - 140-280 мм, B - 150-255 мм. Масса - 6,7-92,7 кг.

Обозначение блока пружин	Допускаемая нагрузка, кгс		Нₒ	Н	А	В	d	d₁	h	h₁	Масса, кг
Обозначение блока пружин	На блок	На пружину	В свободном состоянии пружины		А	В	d	d₁	h	h₁	Масса, кг
01 ОСТ 34 295-75	450	128	270	500	140	150	12	12	110	70	8,1
02 ОСТ 34 295-75	450	278	284	500	140	150	12	12	110	70	8,9
03 ОСТ 34 295-75	1500	534	308	570	190	170	16	16	130	80	16,2
04 ОСТ 34 295-75	1500	816	327	620	190	170	16	16	130	80	18,1
05 ОСТ 34 295-75	1500	1190	346	620	190	170	16	16	130	80	20,3
06 ОСТ 34 295-75	2400	1666	365	685	190	170	20	16	140	80	26,7
07 ОСТ 34 295-75	2400	2005	414	785	190	170	20	16	140	80	30,6
08 ОСТ 34 295-75	3400	2686	399	810	240	220	24	20	160	90	49,2
09 ОСТ 34 295-75	3400	3325	507	910	240	220	24	20	160	90	64,3
10 ОСТ 34 295-75	5500	4080	528	980	240	220	30	20	200	110	77,1
11 ОСТ 34 295-75	3400	2005	414	810	240	220	24	20	160	90	42,9
12 ОСТ 34 295-75	5500	2686	399	880	240	220	30	20	200	110	55,7
13 ОСТ 34 295-75	5500	3325	507	980	240	220	30	20	200	110	71,2
14 ОСТ 34 295-75	8000	4080	528	1015	280	255	36	24	230	130	92,7
15 ОСТ 34 295-75	450	128	143	350	140	150	12	12	110	70	6,7
16 ОСТ 34 295-75	450	278	151	350	140	150	12	12	110	70	7,2
17 ОСТ 34 295-75	1500	534	166	470	190	170	16	16	130	80	13,2
18 ОСТ 34 295-75	1500	816	177	470	190	170	16	16	130	80	14,3
19 ОСТ 34 295-75	1500	1190	188	470	190	170	16	16	130	80	15,5
20 ОСТ 34 295-75	2400	1666	199	535	190	170	20	16	140	80	20,3
21 ОСТ 34 295-75	2400	2005	225	535	190	170	20	16	140	80	22,6
22 ОСТ 34 295-75	3400	2686	221	610	240	220	24	20	160	90	38,4
23 ОСТ 34 295-75	3400	3325	277	610	240	220	24	20	160	90	46,5
24 ОСТ 34 295-75	5500	4080	289	730	240	220	30	20	200	110	55,8
25 ОСТ 34 295-75	3400	2005	225	610	240	220	24	20	160	90	34,1
26 ОСТ 34 295-75	5500	2686	221	630	240	220	30	20	200	110	44,3
27 ОСТ 34 295-75	5500	3325	277	730	240	220	30	20	200	110	53,6
28 ОСТ 34 295-75	8000	4080	289	765	280	255	36	24	230	130	71,3
