Подвески жесткие на одной тяге ОСТ 34 281-75

Name: ОСТ 34 281-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

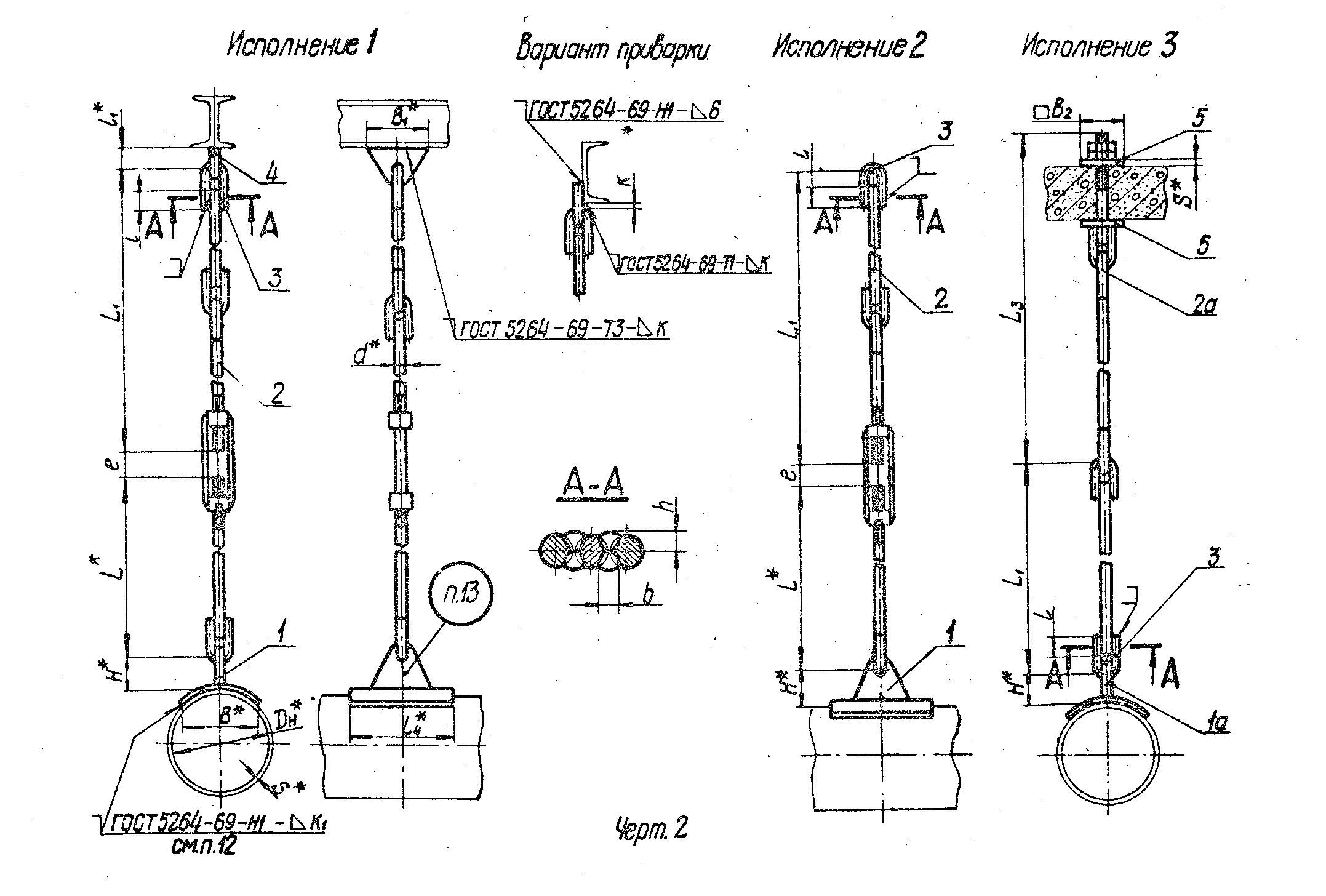

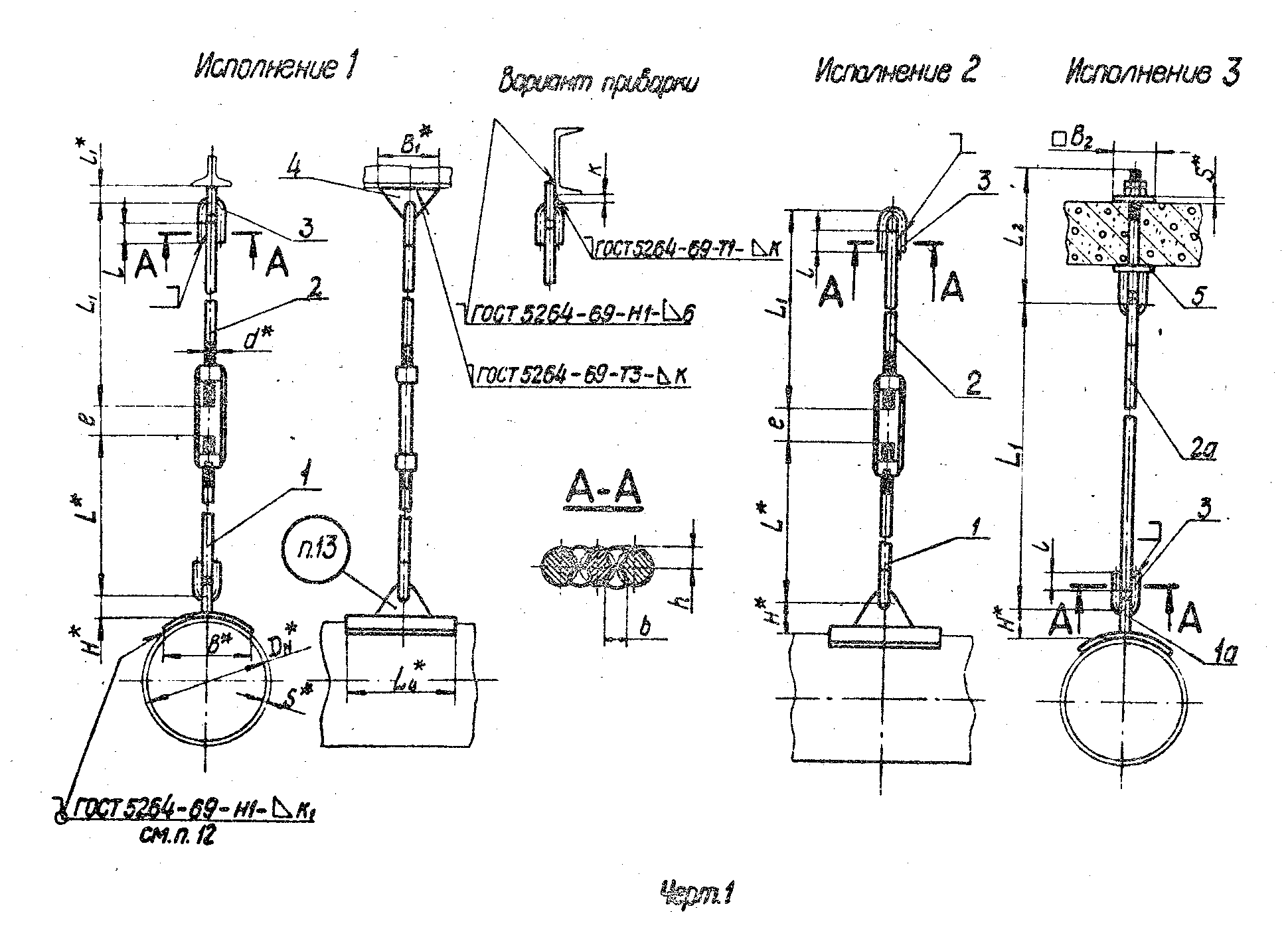

ООО "Изополимет Плюс" изготавливает жесткие подвески на одной тяге ОСТ 34 281-75. Изделие применяется в подвесках станционных трубопроводов с подбором по диаметру, толщине стенки и нагрузке. Таблица содержит 32 исполнения для Дн 108-530 мм при S не менее 4-9 мм. Допускаемая нагрузка составляет 360-4000 кгс, L - 424-452 мм, L2 - 510-720 мм, L3 - 2545-2790 мм. Масса без деталей 2 и 2а: 1,99-29,77 кг для исп. 1, 1,89-27,83 кг для исп. 2, 1,47-21,84 кг для исп. 3.

Обозначение подвески	Для трубопр.		Доп. нагрузка, кгс	L	L₂	L₃	L₄	l	l₁	B	B₁	H	e	d	b	h	k	Масса, кг( без учета дет. 2 и 2а)
	Для трубопр.																	Исполнения
	Дн	S (не менее)																1	2	3
01 ОСТ 34 281-75	108	4	360	424	510	2545	180	35	50	50	120	56	50	12	10	7	6	1,99	1,89	1,47
03 ОСТ 34 281-75	133	4	500	428	610	2650	260	45	70	60	150	76	70	15	12	9	8	4,41	4,11	2,99
05 ОСТ 34 281-75	159	4,5	700	428	610	2650	260	45	70	80	150	76	70	15	12	9	8	4,79	4,49	3,37
07 ОСТ 34 281-75	219	6	1200	428	610	2650	260	45	70	100	150	78	70	15	12	9	8	5,36	5,06	3,94
09 ОСТ 34 281-75	273	6	1500	428	610	2650	200	45	70	120	150	78	70	15	12	9	8	5,18	4,88	3,76
11 ОСТ 34 281-75	273	7	2400	437	615	2655	320	50	90	120	200	100	70	20	14	11	10	9,54	8,34	6,99
13 ОСТ 34 281-75	325	6	1500	428	610	2650	320	45	70	140	150	80	70	15	12	9	8	7,22	6,92	5,8
15 ОСТ 34 281-75	325	8	2400	437	615	2665	350	50	90	140	200	102	70	20	14	11	10	11,41	10,21	8,86
17 ОСТ 34 281-75	377	9	2000	437	615	2665	360	50	90	140	200	102	70	20	14	11	10	11,55	10,35	9
19 ОСТ 34 281-75	377	9	3400	446	670	2735	400	60	90	140	250	106	90	24	15	13	14	17,8	16,6	13,8
21 ОСТ 34 281-75	426	7	2300	437	615	2665	300	50	90	160	200	100	70	20	14	11	10	10,55	9,35	8
23 ОСТ 34 281-75	426	9	4000	452	720	2790	500	80	120	160	300	132	100	30	20	17	14	25,39	23,45	17,45
25 ОСТ 34 281-75	478	7	2400	437	615	2665	300	50	90	200	200	100	70	20	14	11	10	14,78	13,58	12,23
27 ОСТ 34 281-75	478	8	4000	452	720	2790	500	80	120	200	300	132	100	30	20	17	14	29,77	27,83	21,84
29 ОСТ 34 281-75	530	8	2400	437	615	2665	400	50	90	250	200	102	70	20	14	11	10	19,61	18,41	16,06
31 ОСТ 34 281-75	530	8	3400	452	720	2790	500	80	120	250	300	132	100	30	20	17	14	29,77	27,83	21,84
02 ОСТ 34 281-75	108	4	360	424	510	2545	180	35	50	50	120	56	50	12	10	7	6	1,99	1,89	1,47
04 ОСТ 34 281-75	133	4	500	428	610	2650	260	45	70	60	150	76	70	15	12	9	8	4,41	4,11	2,99
06 ОСТ 34 281-75	159	4,5	700	428	610	2650	260	45	70	80	150	76	70	15	12	9	8	4,79	4,49	3,37
08 ОСТ 34 281-75	219	6	1200	428	610	2650	260	45	70	100	150	78	70	15	12	9	8	5,36	5,06	3,94
10 ОСТ 34 281-75	273	6	1500	428	610	2650	200	45	70	120	150	78	70	15	12	9	8	5,18	4,88	3,76
12 ОСТ 34 281-75	273	7	2400	437	615	2655	320	50	90	120	200	100	70	20	14	11	10	9,54	8,34	6,99
14 ОСТ 34 281-75	325	6	1500	428	610	2650	320	45	70	140	150	80	70	15	12	9	8	7,22	6,92	5,8
16 ОСТ 34 281-75	325	8	2400	437	615	2665	350	50	90	140	200	102	70	20	14	11	10	11,41	10,21	8,86
18 ОСТ 34 281-75	377	9	2000	437	615	2665	360	50	90	140	200	102	70	20	14	11	10	11,55	10,35	9
20 ОСТ 34 281-75	377	9	3400	446	670	2735	400	60	90	140	250	106	90	24	15	13	14	17,8	16,6	13,8
22 ОСТ 34 281-75	426	7	2300	437	615	2665	300	50	90	160	200	100	70	20	14	11	10	10,55	9,35	8
24 ОСТ 34 281-75	426	9	4000	452	720	2790	500	80	120	160	300	132	100	30	20	17	14	25,39	23,45	17,45
26 ОСТ 34 281-75	478	7	2400	437	615	2665	300	50	90	200	200	100	70	20	14	11	10	14,78	13,58	12,23
28 ОСТ 34 281-75	478	8	4000	452	720	2790	500	80	120	200	300	132	100	30	20	17	14	29,77	27,83	21,84
30 ОСТ 34 281-75	530	8	2400	437	615	2665	400	50	90	250	200	102	70	20	14	11	10	19,61	18,41	16,06
32 ОСТ 34 281-75	530	8	3400	452	720	2790	500	80	120	250	300	132	100	30	20	17	14	29,77	27,83	21,84
