Подвески пружинные на плавниках ОСТ 34 290-75

Name: ОСТ 34 290-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает пружинные подвески на плавниках ОСТ 34 290-75. Изделие применяется для станционных трубопроводов, где подвеска крепится через плавники и работает с пружинным элементом. Таблица содержит 72 исполнения для Дн 57-630 мм при S не менее 3-9 мм. Нагрузка на подвеску при разгруженной пружине составляет 250-2650 кгс, нагрузка на пружину - 128-1190 кгс. Размер A - 440-1250 мм, L2 - 510-610 мм, H - 150-500 мм.

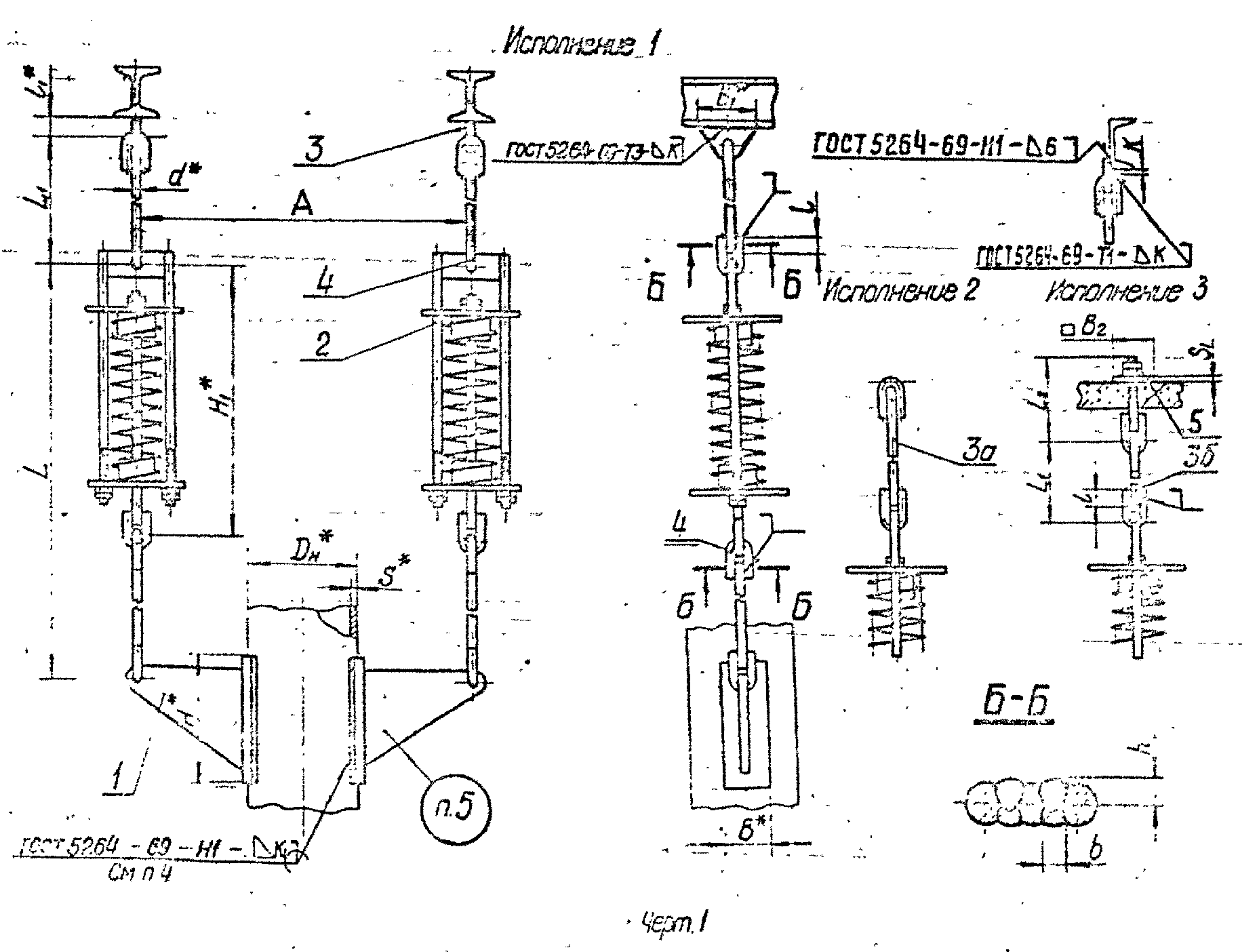

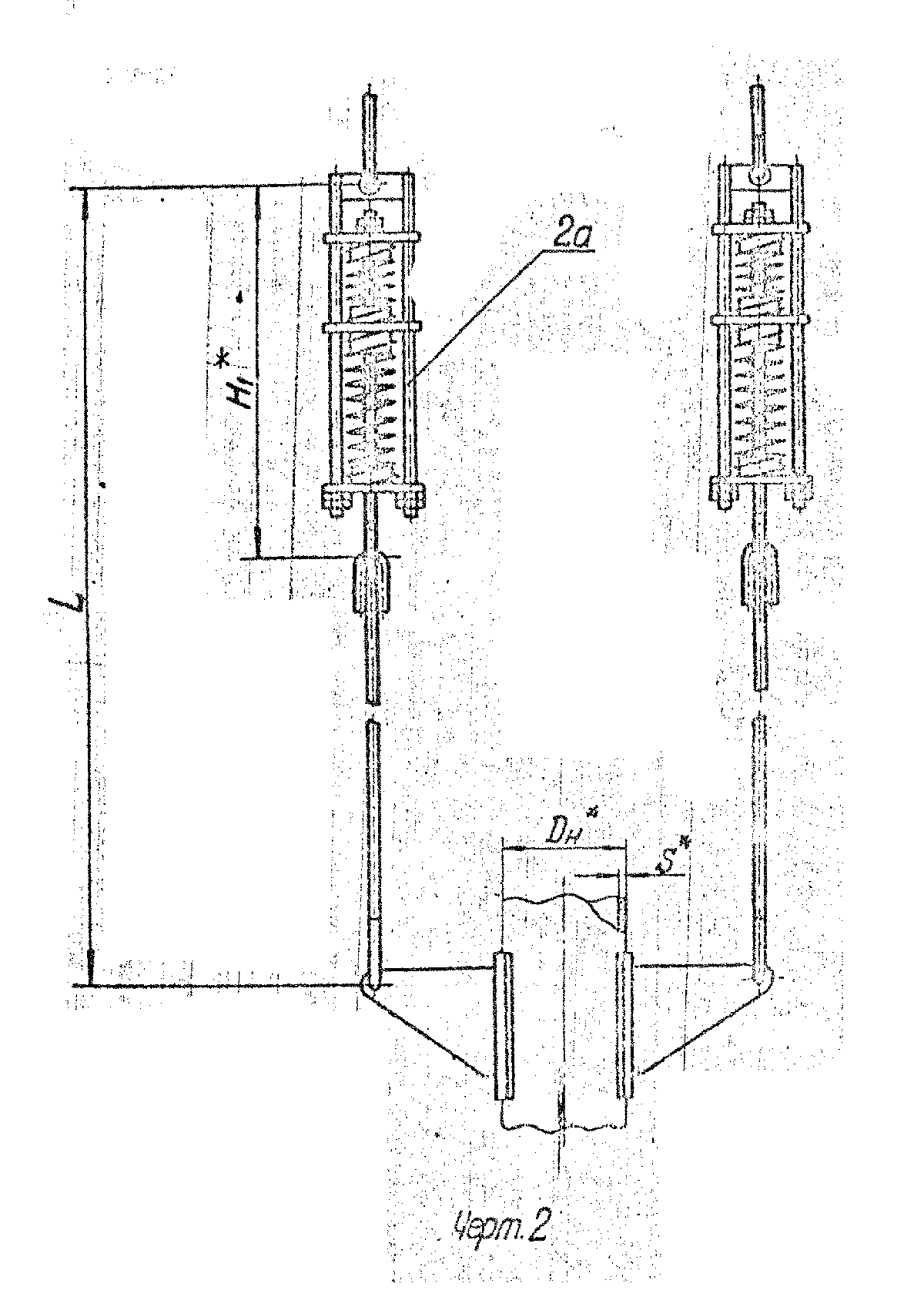

Обозначение подвесок	Для трубопроводов		Допускаемая нагрузка, кгс		А	L₂	l	l₁	B	B₁	H	d	b	h	k
	Для трубопроводов		на подвеску при разгруженной пружине	на пружину
	Дн	S не менее	на подвеску при разгруженной пружине	на пружину
01 ОСТ 34 290-75	57	3	250	128	440	510	35	50	30	120	150	12	10	7	6
03 ОСТ 34 290-75	76	3	250	128	460	510	35	50	30	120	150	12	10	7	6
05 ОСТ 34 290-75	89	3	250	128	470	510	35	50	50	120	150	12	10	7	6
07 ОСТ 34 290-75	108	4	350	128	495	510	35	50	50	120	180	12	10	7	6
09 ОСТ 34 290-75	133	4	650	278	580	510	35	50	60	120	260	12	10	7	6
11 ОСТ 34 290-75	159	4,5	650	278	605	510	35	50	80	120	260	12	10	7	6
13 ОСТ 34 290-75	219	6	1250	534	665	610	45	70	100	150	300	16	12	9	8
15 ОСТ 34 290-75	273	6	1230	534	740	610	45	70	120	150	320	16	12	9	8
17 ОСТ 34 290-75	325	6	1100	534	790	610	45	70	140	150	320	16	12	9	8
19 ОСТ 34 290-75	325	8	1600	816	885	610	45	70	140	150	350	16	12	9	8
21 ОСТ 34 290-75	377	9	1760	816	940	610	45	70	140	150	360	16	12	9	8
23 ОСТ 34 290-75	377	9	2600	1190	945	610	45	70	140	150	400	16	12	9	8
25 ОСТ 34 290-75	426	7	1850	816	1050	610	45	70	160	150	500	16	12	9	8
27 ОСТ 34 290-75	426	9	2650	1190	1050	610	45	70	160	150	500	16	12	9	8
29 ОСТ 34 290-75	478	7	1600	816	1105	610	45	70	200	150	500	16	12	9	8
31 ОСТ 34 290-75	478	8	2600	1190	1110	610	45	70	200	150	500	16	12	9	8
33 ОСТ 34 290-75	530	8	2400	1190	1150	610	45	70	250	150	500	16	12	9	8
35 ОСТ 34 290-75	630	9	2400	1190	1250	610	45	70	250	150	500	16	12	9	8
02 ОСТ 34 290-75	57	3	250	128	440	510	35	50	30	120	150	12	10	7	6
04 ОСТ 34 290-75	76	3	250	128	460	510	35	50	30	120	150	12	10	7	6
06 ОСТ 34 209-75	89	3	250	128	470	510	35	50	50	120	150	12	10	7	6
08 ОСТ 34 290-75	108	4	350	128	495	510	35	50	50	120	180	12	10	7	6
10 ОСТ 34 290-75	133	4	650	278	580	510	35	50	60	120	260	12	10	7	6
12 ОСТ 34 290-75	159	4,5	650	278	605	510	35	50	80	120	260	12	10	7	6
14 ОСТ 34 290-75	219	6	1250	534	665	610	45	70	100	150	300	16	12	9	8
16 ОСТ 34 290-75	273	6	1230	534	740	610	45	70	120	150	320	16	12	9	8
18 ОСТ 34 290-75	325	6	1100	534	790	610	45	70	140	150	320	16	12	9	8
20 ОСТ 34 290-75	325	8	1600	816	885	610	45	70	140	150	350	16	12	9	8
22 ОСТ 34 290-75	377	9	1760	816	940	610	45	70	140	150	360	16	12	9	8
24 ОСТ 34 290-75	377	9	2600	1190	945	610	45	70	140	150	400	16	12	9	8
26 ОСТ 34 290-75	426	7	1850	816	1050	610	45	70	160	150	500	16	12	9	8
28 ОСТ 34 290-75	426	9	2650	1190	1050	610	45	70	160	150	500	16	12	9	8
30 ОСТ 34 290-75	478	7	1600	816	1105	610	45	70	200	150	500	16	12	9	8
32 ОСТ 34 290-75	478	8	2600	1190	1110	610	45	70	200	150	500	16	12	9	8
34 ОСТ 34 290-75	530	8	2400	1190	1150	610	45	70	250	150	500	16	12	9	8
36 ОСТ 34 290-75	630	9	2400	1190	1250	610	45	70	250	150	500	16	12	9	8
37 ОСТ 34 290-75	57	3	250	128	440	510	35	50	30	120	150	12	10	7	6
39 ОСТ 34 290-75	76	3	250	128	460	510	35	50	30	120	150	12	10	7	6
41 ОСТ 34 290-75	89	3	250	128	470	510	35	50	50	120	150	12	10	7	6
43 ОСТ 34 290-75	108	4	350	128	495	510	35	50	50	120	180	12	10	7	6
45 ОСТ 34 290-75	133	4	650	278	580	510	35	50	60	120	260	12	10	7	6
47 ОСТ 34 290-75	159	4,5	650	278	605	510	35	50	80	120	260	12	10	7	6
49 ОСТ 34 290-75	219	6	1250	534	665	610	45	70	100	150	300	16	12	9	8
51 ОСТ 34 290-75	273	6	1230	534	740	610	45	70	120	150	320	16	12	9	8
53 ОСТ 34 290-75	325	6	1100	534	790	610	45	70	140	150	320	16	12	9	8
55 ОСТ 34 290-75	325	8	1600	816	885	610	45	70	140	150	350	16	12	9	8
57 ОСТ 34 290-75	377	9	1760	816	940	610	45	70	140	150	360	16	12	9	8
59 ОСТ 34 290-75	377	9	2600	1190	945	610	45	70	140	150	400	16	12	9	8
61 ОСТ 34 290-75	426	7	1850	816	1050	610	45	70	160	150	500	16	12	9	8
63 ОСТ 34 290-75	426	9	2650	1190	1050	610	45	70	160	150	500	16	12	9	8
65 ОСТ 34 290-75	478	7	1600	816	1105	610	45	70	200	150	500	16	12	9	8
67 ОСТ 34 290-75	478	8	2600	1190	1110	610	45	70	200	150	500	16	12	9	8
69 ОСТ 34 290-75	530	8	2400	1190	1150	610	45	70	250	150	500	16	12	9	8
71 ОСТ 34 290-75	630	9	2400	1190	1250	610	45	70	250	150	500	16	12	9	8
38 ОСТ 34 290-75	57	3	250	128	440	510	35	50	30	120	150	12	10	7	6
40 ОСТ 34 290-75	76	3	250	128	460	510	35	50	30	120	150	12	10	7	6
42 ОСТ 34 290-75	89	3	250	128	470	510	35	50	50	120	150	12	10	7	6
44 ОСТ 34 290-75	108	4	350	128	495	510	35	50	50	120	180	12	10	7	6
46 ОСТ 34 290-75	133	4	650	278	580	510	35	50	60	120	260	12	10	7	6
48 ОСТ 34 290-75	159	4,5	650	278	605	510	35	50	80	120	260	12	10	7	6
50 ОСТ 34 290-75	219	6	1250	534	665	610	45	70	100	150	300	16	12	9	8
52 ОСТ 34 290-75	273	6	1230	534	740	610	45	70	120	150	320	16	12	9	8
54 ОСТ 34 290-75	325	6	1100	534	790	610	45	70	140	150	320	16	12	9	8
56 ОСТ 34 290-75	325	8	1600	816	885	610	45	70	140	150	350	16	12	9	8
58 ОСТ 34 290-75	377	9	1760	816	940	610	45	70	140	150	360	16	12	9	8
60 ОСТ 34 290-75	377	9	2600	1190	945	610	45	70	140	150	400	16	12	9	8
62 ОСТ 34 290-75	426	7	1850	816	1050	610	45	70	160	150	500	16	12	9	8
64 ОСТ 34 290-75	426	9	2650	1190	1050	610	45	70	160	150	500	16	12	9	8
66 ОСТ 34 290-75	478	7	1600	816	1105	610	45	70	200	150	500	16	12	9	8
68 ОСТ 34 290-75	478	8	2600	1190	1110	610	45	70	200	150	500	16	12	9	8
70 ОСТ 34 290-75	530	8	2400	1190	1150	610	45	70	250	150	500	16	12	9	8
72 ОСТ 34 290-75	630	9	2400	1190	1250	610	45	70	250	150	500	16	12	9	8
