Опора подвижная хомутовая ТПР.08.71(1).00.000
Описание изделия

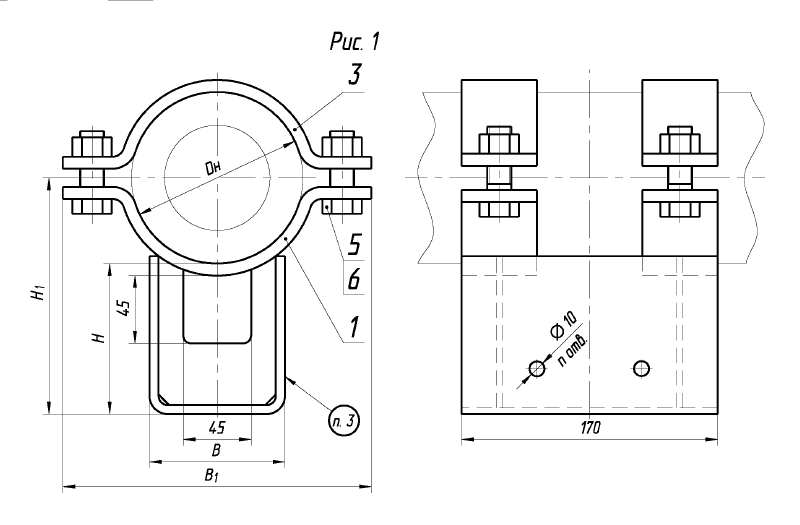

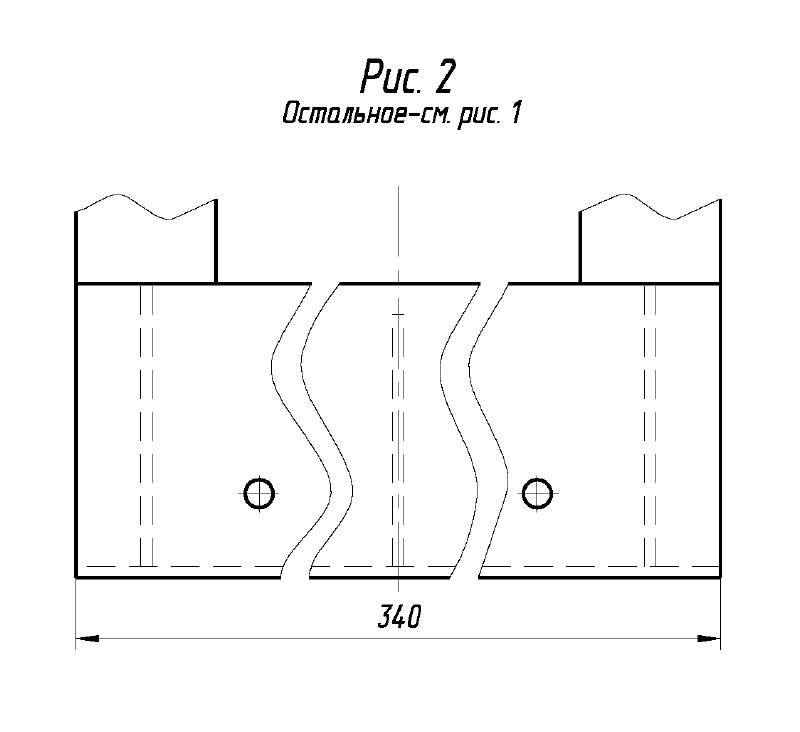

ООО "Изополимет Плюс" изготавливает подвижные хомутовые опоры ТПР.08.71(1).00.000. Изделие применяется для подвижного опирания трубопроводов с хомутовым креплением. В таблице приведены 8 исполнений для Dн 114-127 мм по рисункам 1 и 2. Размер H составляет 100-150 мм, H1 - 157,0-213,5 мм, B - 90-100 мм, B1 - 205-220 мм. Масса изделий не более 6,32-11,89 кг, конкретное исполнение выбирается по диаметру и высоте узла.
| Обозначение | Dн, мм | Рис. | Размеры, мм | Масса, кг, не более | |||
|---|---|---|---|---|---|---|---|
| H | H1 | B | B1 | ||||
| ТПР.08.71(1).00.000-00 | 114 | 1 | 100 | 157,0 | 90 | 205 | 6,32 |
| ТПР.08.71(1).00.000-01 | 114 | 1 | 150 | 207,0 | 90 | 205 | 7,53 |
| ТПР.08.71(1).00.000-02 | 127 | 1 | 100 | 163,5 | 100 | 220 | 7,67 |
| ТПР.08.71(1).00.000-03 | 127 | 1 | 150 | 213,5 | 100 | 220 | 8,21 |
| ТПР.08.71(1).00.000-04 | 114 | 2 | 100 | 157,0 | 90 | 205 | 8,82 |
| ТПР.08.71(1).00.000-05 | 114 | 2 | 150 | 207,0 | 90 | 205 | 11,05 |
| ТПР.08.71(1).00.000-06 | 127 | 2 | 100 | 163,5 | 100 | 220 | 11,40 |
| ТПР.08.71(1).00.000-07 | 127 | 2 | 150 | 213,5 | 100 | 220 | 11,89 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
