Опора неподвижная хомутовая ТПР.08.73(1).00.000
Описание изделия

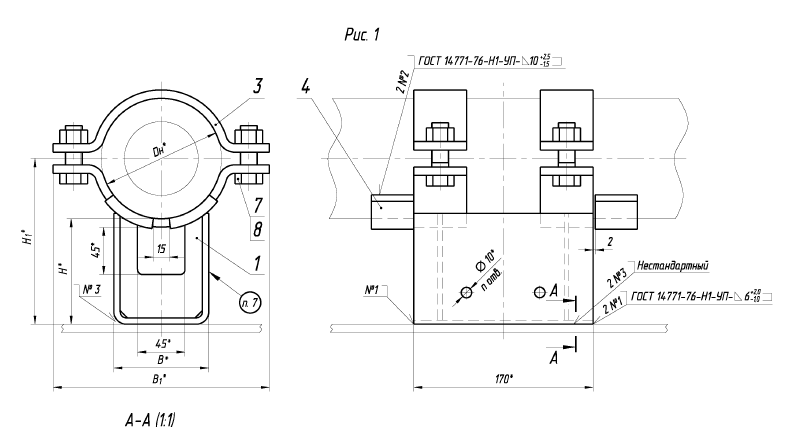

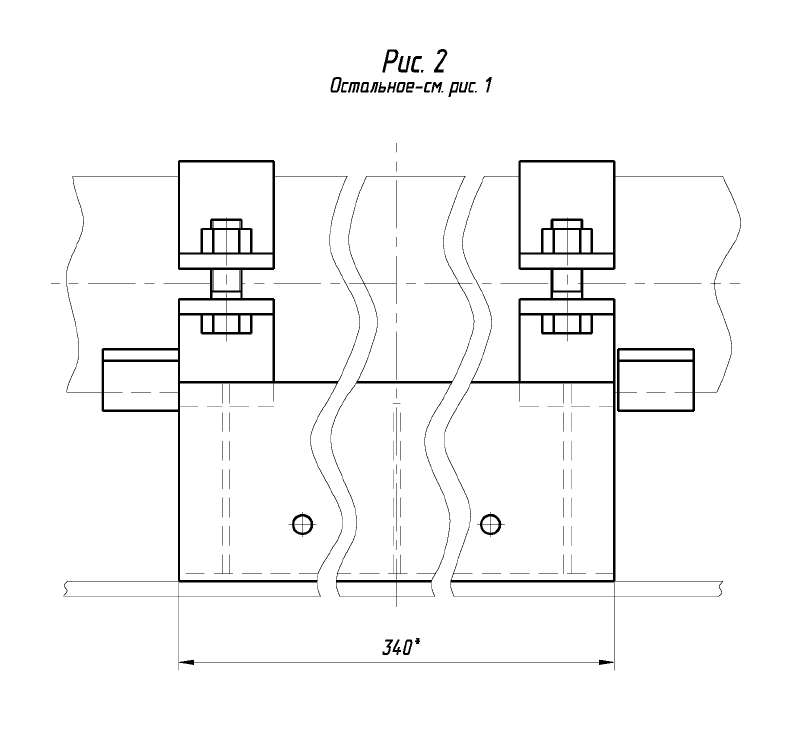

ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры ТПР.08.73(1).00.000. Изделие применяется в неподвижных узлах трубопроводов малых диаметров, где труба фиксируется хомутом. Таблица содержит 8 исполнений для Dн 114-127 мм по рисункам 1 и 2. Размер H указан 100-150 мм, H1 - 157,0-213,5 мм, B - 90-100 мм, B1 - 205-220 мм. Масса изделий не более 7,51-13,26 кг.
| Обозначение | Dн, мм | Рис. | Размеры, мм | Масса, кг, не более | |||
|---|---|---|---|---|---|---|---|
| H* | H1* | B* | B1* | ||||
| ТПР.08.73(1).00.000 | 114 | 1 | 100 | 157,0 | 90 | 205 | 7,51 |
| ТПР.08.73(1).00.000-01 | 114 | 1 | 150 | 207,0 | 90 | 205 | 8,72 |
| ТПР.08.73(1).00.000-02 | 127 | 1 | 100 | 163,5 | 100 | 220 | 8,92 |
| ТПР.08.73(1).00.000-03 | 127 | 1 | 150 | 213,5 | 100 | 220 | 9,47 |
| ТПР.08.73(1).00.000-04 | 114 | 2 | 100 | 157,0 | 90 | 205 | 10,11 |
| ТПР.08.73(1).00.000-05 | 114 | 2 | 150 | 207,0 | 90 | 205 | 12,36 |
| ТПР.08.73(1).00.000-06 | 127 | 2 | 100 | 163,5 | 100 | 220 | 12,75 |
| ТПР.08.73(1).00.000-07 | 127 | 2 | 150 | 213,5 | 100 | 220 | 13,26 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТПР.05.29.00.000
Опора скользящая хомутовая ТПР.05.29.00.000
ТПР.06.34(4).00.000
Опора скользящая бугельная ТПР.06.34(4).00.000
ТПР.07.35.00.000
Опора неподвижная хомутовая ТПР.07.35.00.000
ТПР.08.13.00.000
Опора направляющая ТПР.08.13.00.000
ТПР.08.17(2).00.000
Опора направляющая ТПР.08.17(2).00.000
ТПР.08.38.00.000
Опора направляющая ТПР.08.38.00.000
ТПР.08.71(1).00.000
Опора подвижная хомутовая ТПР.08.71(1).00.000

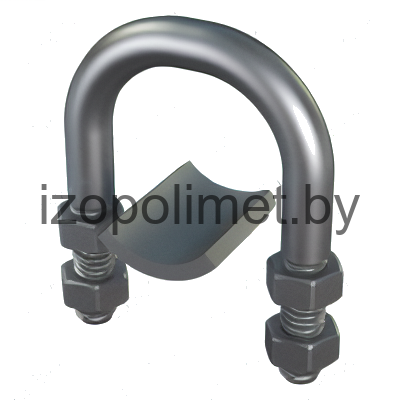

ТПР.10.14(1).00.000
Опора подвижная хомутовая бескорпусная ТПР.10.14(1).00.000

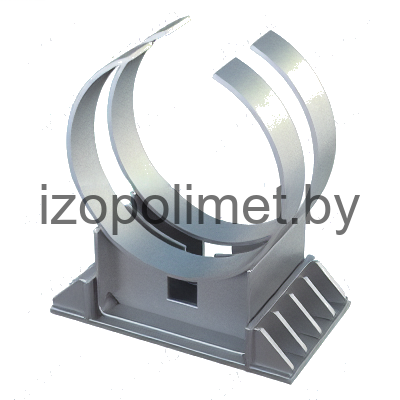

ТПР.13.53(1).00.000
Опора разгрузочная ТПР.13.53(1).00.000

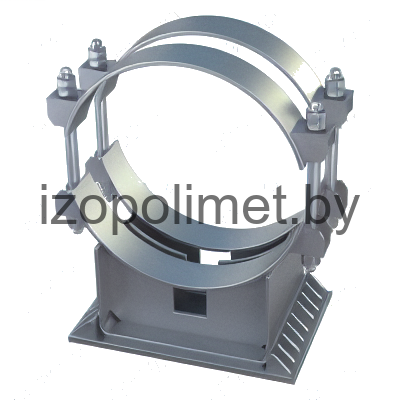

ТПР.14.05.00.000
Опора разгрузочная ТПР.14.05.00.000

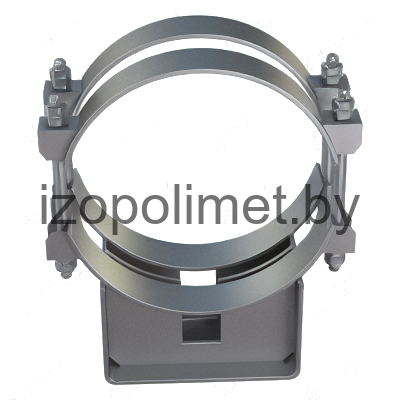

ТПР.14.45.00.000
