Опора скользящая бугельная ТПР.06.34(4).00.000

Name: ТПР.06.34(4).00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

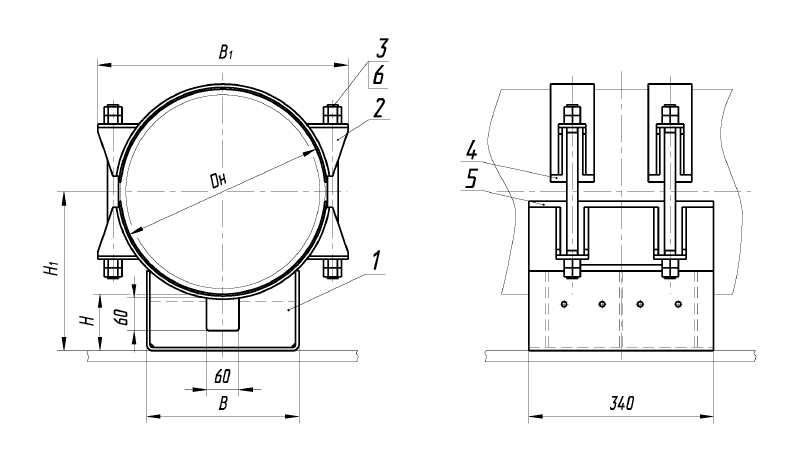

ООО "Изополимет Плюс" изготавливает скользящие бугельные опоры ТПР.06.34(4).00.000. Изделие применяется для трубопроводов крупных диаметров, где опирание выполняется через бугельный узел с возможностью скольжения. В таблице указаны исполнения для Dн 377-1420 мм. Размер H составляет 100-200 мм, H1 - 289-910 мм, B - 280-700 мм, B1 - 460-1575 мм. Масса изделий не более 33,30-198,80 кг, исполнение выбирается по диаметру и проектной схеме опоры.

Обозначение	Dн, мм	Размеры, мм				Масса, кг, не более
Обозначение	Dн, мм	H	H1	B	B1	Масса, кг, не более
ТПР.06.34(4).00.000	377	100	289	280	460	33,30
ТПР.06.34(4).00.000-01	377	150	339	280	460	36,80
ТПР.06.34(4).00.000-02	377	200	389	280	460	40,40
ТПР.06.34(4).00.000-03	426	100	313	280	505	35,40
ТПР.06.34(4).00.000-04	426	150	363	280	505	39,00
ТПР.06.34(4).00.000-05	426	200	413	280	505	42,50
ТПР.06.34(4).00.000-06	480	100	340	380	570	55,40
ТПР.06.34(4).00.000-07	480	150	390	380	570	60,90
ТПР.06.34(4).00.000-08	480	200	440	380	570	66,70
ТПР.06.34(4).00.000-09	530	100	365	380	615	58,20
ТПР.06.34(4).00.000-10	530	150	415	380	615	63,90
ТПР.06.34(4).00.000-11	530	200	465	380	615	69,60
ТПР.06.34(4).00.000-12	630	100	415	380	715	62,40
ТПР.06.34(4).00.000-13	630	150	465	380	715	68,10
ТПР.06.34(4).00.000-14	630	200	515	380	715	73,80
ТПР.06.34(4).00.000-15	720	100	460	500	815	78,40
ТПР.06.34(4).00.000-16	720	150	510	500	815	85,20
ТПР.06.34(4).00.000-17	720	200	560	500	815	92,20
ТПР.06.34(4).00.000-18	820	100	510	500	920	80,50
ТПР.06.34(4).00.000-19	820	150	560	500	920	87,40
ТПР.06.34(4).00.000-20	820	200	610	500	920	94,20
ТПР.06.34(4).00.000-21	920	100	560	500	1030	112,20
ТПР.06.34(4).00.000-22	920	150	610	500	1030	119,20
ТПР.06.34(4).00.000-23	920	200	660	500	1030	125,40
ТПР.06.34(4).00.000-24	1020	100	610	500	1140	142,60
ТПР.06.34(4).00.000-25	1020	150	660	500	1140	153,50
ТПР.06.34(4).00.000-26	1020	200	710	700	1140	164,30
ТПР.06.34(4).00.000-27	1220	100	668	700	1360	162,60
ТПР.06.34(4).00.000-28	1220	150	718	700	1360	173,50
ТПР.06.34(4).00.000-29	1220	200	768	700	1360	184,40
ТПР.06.34(4).00.000-30	1420	100	810	700	1575	177,00
ТПР.06.34(4).00.000-31	1420	150	860	700	1575	187,90
ТПР.06.34(4).00.000-32	1420	200	910	700	1575	198,80
