Опора подвижная хомутовая бескорпусная ТПР.10.14(1).00.000

Name: ТПР.10.14(1).00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

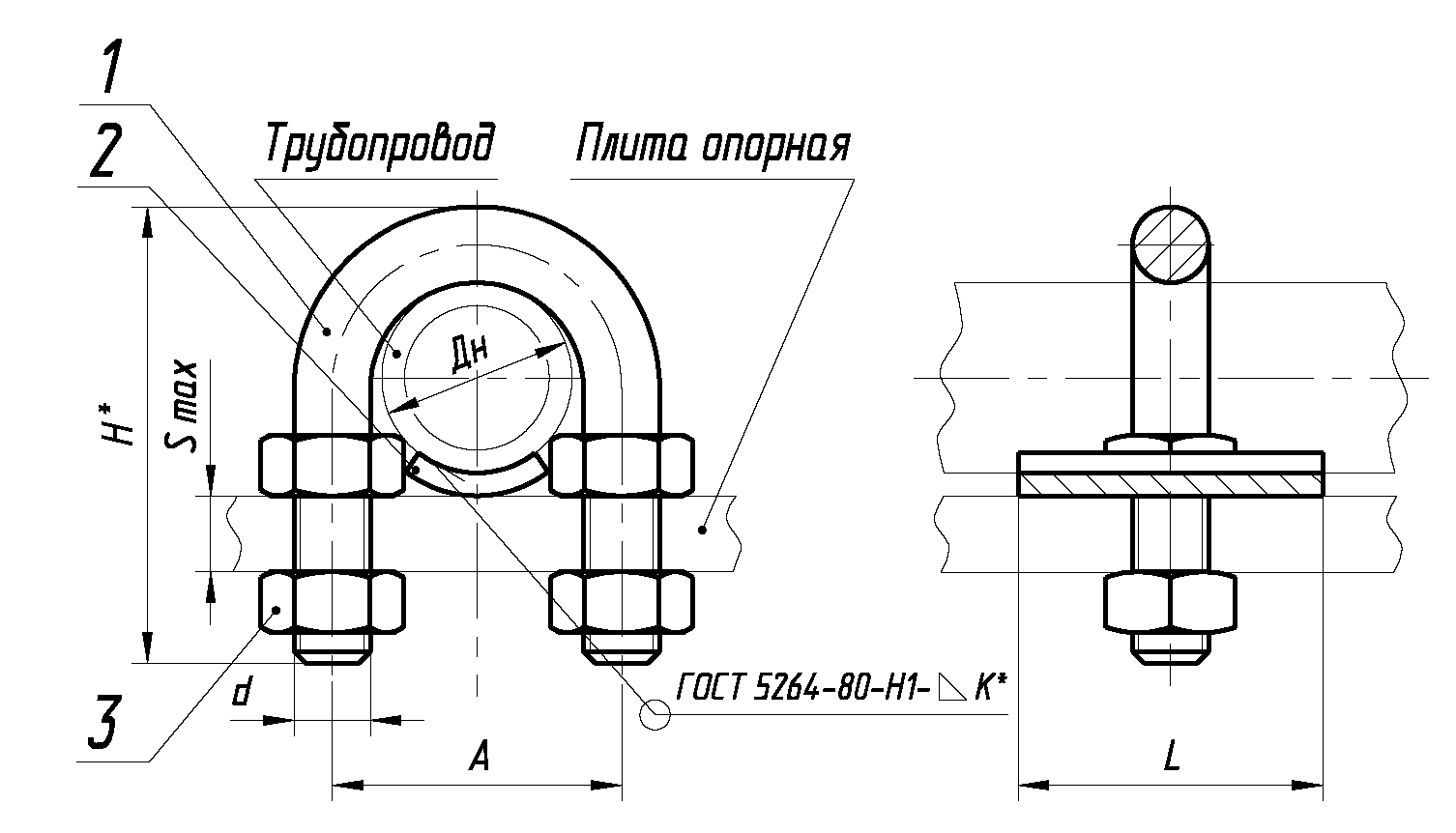

ООО "Изополимет Плюс" изготавливает подвижные хомутовые бескорпусные опоры ТПР.10.14(1).00.000. Изделие применяется для трубопроводов, где требуется хомутовое подвижное опирание без корпусной части. В таблице приведены 20 исполнений для наружных диаметров Дн 25-720 мм. Размер A составляет 38-760 мм, диаметр d - от М10 до М30, L - 30-300 мм, H - 60-835 мм, Smax - 10-40 мм. Масса изделий - от 0,13 до 23,23 кг.

Обозначение	Наружный диаметр трубопровода Дн	A	d	L	H*	Smax	Масса, кг
ТПР.10.14(1).00.000	25	38	М10	30	60	10	0,13
ТПР.10.14(1).00.000-01	32	44	М10	30	64	10	0,15
ТПР.10.14(1).00.000-02	38	50	М10	40	74	12	0,17
ТПР.10.14(1).00.000-03	45	60	М10	40	83	12	0,19
ТПР.10.14(1).00.000-04	57	74	М12	50	101	14	0,33
ТПР.10.14(1).00.000-05	76	94	М12	50	120	14	0,39
ТПР.10.14(1).00.000-06	89	106	М12	50	137	14	0,44
ТПР.10.14(1).00.000-07	108	130	М16	80	165	16	0,92
ТПР.10.14(1).00.000-08	114	136	М16	80	173	16	0,97
ТПР.10.14(1).00.000-09	133	154	М16	80	193	16	1,08
ТПР.10.14(1).00.000-10	159	190	М20	100	230	20	1,94
ТПР.10.14(1).00.000-11	168	198	М20	100	239	20	2,03
ТПР.10.14(1).00.000-12	219	244	М20	100	290	20	2,44
ТПР.10.14(1).00.000-13	273	300	М20	100	347	20	3,22
ТПР.10.14(1).00.000-14	325	352	М24	150	398	30	4,45
ТПР.10.14(1).00.000-15	377	410	М24	150	468	30	6,33
ТПР.10.14(1).00.000-16	426	460	М24	150	517	30	7,06
ТПР.10.14(1).00.000-17	530	570	М24	150	624	30	9,42
ТПР.10.14(1).00.000-18	630	670	М30	200	735	40	16,28
ТПР.10.14(1).00.000-19	720	760	М30	300	835	40	23,23
