Опора неподвижная хомутовая ТПР.07.35.00.000
Описание изделия

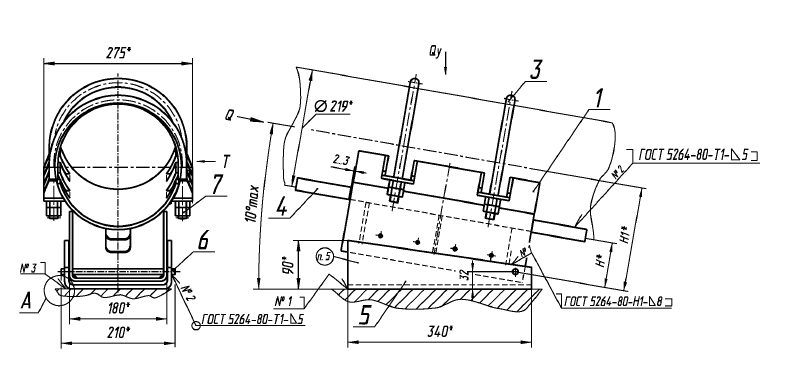

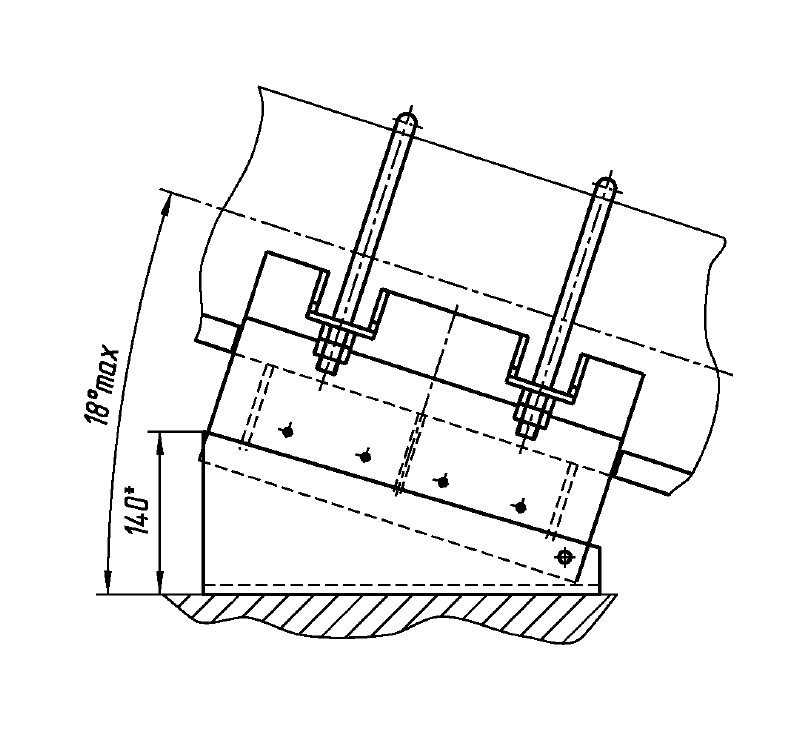

ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры ТПР.07.35.00.000. Изделие относится к опорам ТПР и применяется в неподвижных узлах трубопроводов, в том числе при заданном угле наклона. В таблице приведены 4 исполнения по рисункам 1 и 2. Размер H составляет 82-132 мм, H1 - 193-243 мм, угол наклона указан 0-10 и 10-18 градусов. Допускаемые нагрузки: Qy 25 кН, Q 53 кН, T 5-6 кН. Масса изделий не более 24,30-28,20 кг.
| Обозначение | Рис. | Н*, мм | Н1*, мм | Угол наклона град. | Допускаемые наргузки, кН | Масса, кг, не более | ||
|---|---|---|---|---|---|---|---|---|
| Qy | Q | T | ||||||
| ТПР.07.35.00.000-00 | 1 | 82 | 193 | 0-10 | 25 | 53 | 6 | 24,30 |
| ТПР.07.35.00.000-01 | 1 | 132 | 243 | 0-10 | 25 | 53 | 6 | 27,20 |
| ТПР.07.35.00.000-02 | 2 | 82 | 193 | 10-18 | 25 | 53 | 5 | 25,50 |
| ТПР.07.35.00.000-03 | 2 | 132 | 243 | 10-18 | 25 | 53 | 5 | 28,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТПР.05.18(1).00.000
Опора подвижная ТПР.05.18(1).00.000

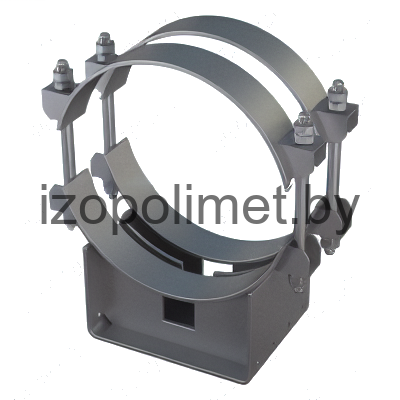

ТПР.05.19(2).00.000
Опора скользящая диэлектрическая ТПР.05.19(2).00.000

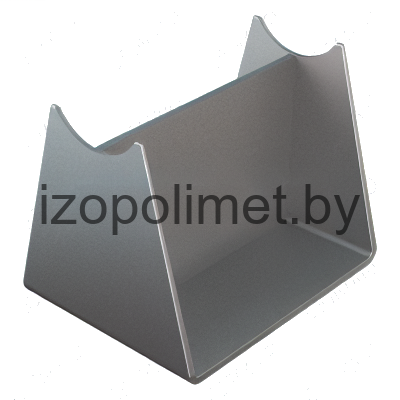

ТПР.05.21(1).00.000
Опора скользящая ТПР.05.21(1).00.000

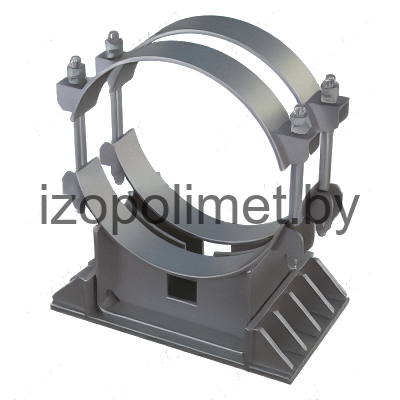

ТПР.05.24(3).00.000
Опора направляющая ТПР.05.24(3).00.000

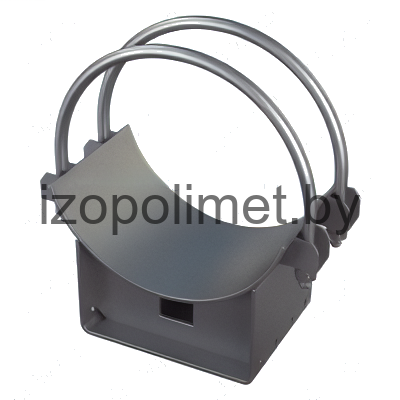

ТПР.05.29.00.000
Опора скользящая хомутовая ТПР.05.29.00.000

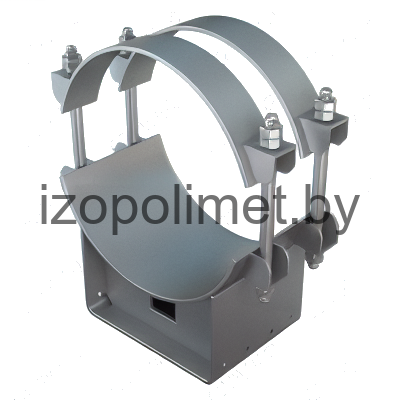

ТПР.06.34(4).00.000
Опора скользящая бугельная ТПР.06.34(4).00.000

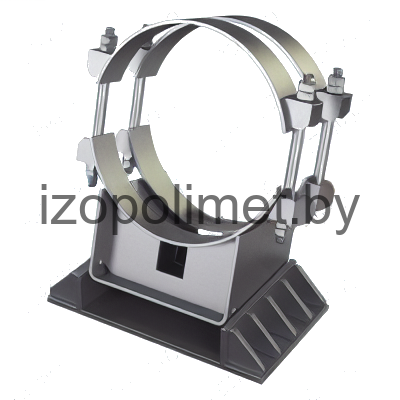

ТПР.08.13.00.000
Опора направляющая ТПР.08.13.00.000

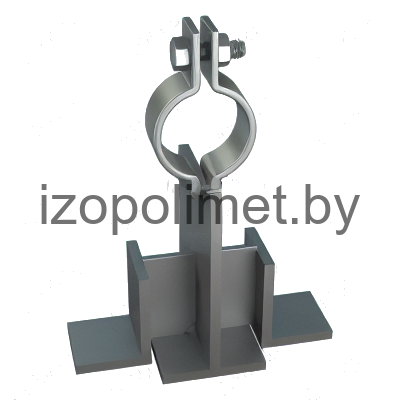

ТПР.08.17(2).00.000
Опора направляющая ТПР.08.17(2).00.000

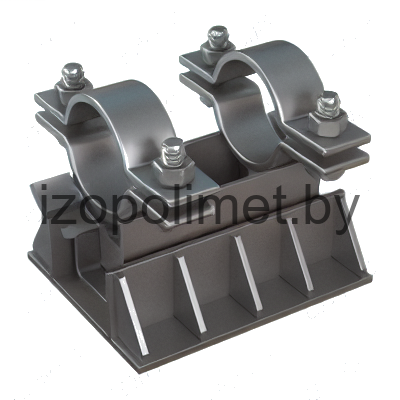

ТПР.08.38.00.000
Опора направляющая ТПР.08.38.00.000

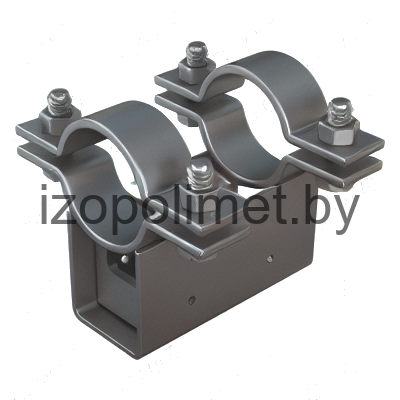

ТПР.08.71(1).00.000
Опора подвижная хомутовая ТПР.08.71(1).00.000

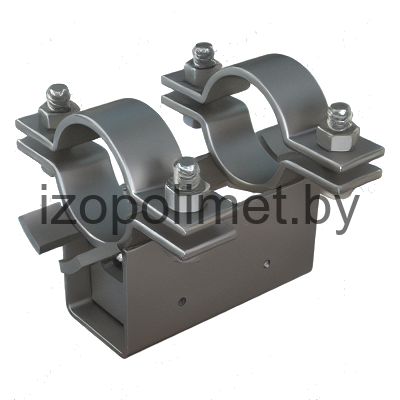

ТПР.08.73(1).00.000
