Опора скользящая хомутовая ТПР.05.29.00.000

Name: ТПР.05.29.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

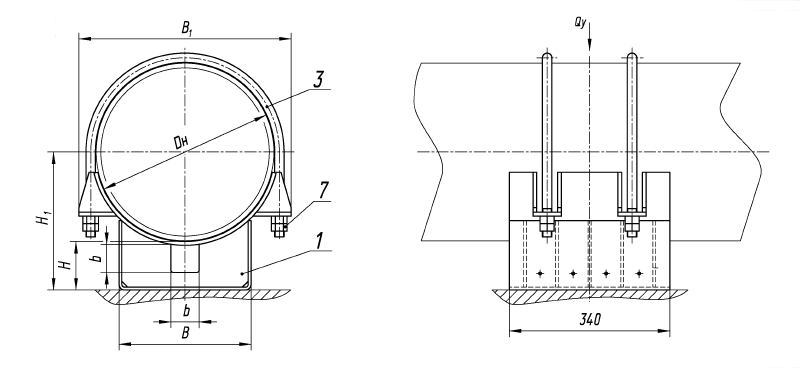

ООО "Изополимет Плюс" изготавливает скользящие хомутовые опоры ТПР.05.29.00.000. Изделие применяется для опирания трубопроводов с хомутовым удержанием трубы и возможностью скольжения в опорном узле. В таблице приведены 33 исполнения для Dн 57-377 мм. Размер H составляет 100-200 мм, H1 - 130-389 мм, B - 50-280 мм, B1 - 90-450 мм, b - 30-60 мм. Масса изделий не более 4,46-42,55 кг.

Обозначение	Dн, мм	Размеры, мм					Масса, кг, не более
Обозначение	Dн, мм	H	H1	B	B1	b	Масса, кг, не более
ТПР.05.29.00.000	57	100	130	50	90	30	4,46
ТПР.05.29.00.000-01	57	150	180	50	90	30	5,78
ТПР.05.29.00.000-02	57	200	230	50	90	30	7,24
ТПР.05.29.00.000-03	76	100	138	50	108	30	4,76
ТПР.05.29.00.000-04	76	150	188	50	108	30	6,18
ТПР.05.29.00.000-05	76	200	238	50	108	30	7,54
ТПР.05.29.00.000-06	89	100	145	50	128	30	4,99
ТПР.05.29.00.000-07	89	150	195	50	128	30	6,38
ТПР.05.29.00.000-08	89	200	245	50	128	30	7,78
ТПР.05.29.00.000-09	108	100	154	90	150	45	8,78
ТПР.05.29.00.000-10	108	150	204	90	150	45	10,65
ТПР.05.29.00.000-11	108	200	254	90	150	45	12,71
ТПР.05.29.00.000-12	133	100	165	90	170	45	9,47
ТПР.05.29.00.000-13	133	150	215	90	170	45	11,13
ТПР.05.29.00.000-14	133	200	265	90	170	45	13,10
ТПР.05.29.00.000-15	159	100	180	90	200	45	10,29
ТПР.05.29.00.000-16	159	150	230	90	200	45	11,95
ТПР.05.29.00.000-17	159	200	280	90	200	45	12,75
ТПР.05.29.00.000-18	194	100	197	180	250	45	22,49
ТПР.05.29.00.000-19	194	150	247	180	250	45	29,11
ТПР.05.29.00.000-20	194	200	297	180	250	45	33,84
ТПР.05.29.00.000-21	219	100	210	180	275	45	24,30
ТПР.05.29.00.000-22	219	150	260	180	275	45	29,11
ТПР.05.29.00.000-23	219	200	310	180	275	45	33,87
ТПР.05.29.00.000-24	273	100	237	180	340	45	26,07
ТПР.05.29.00.000-25	273	150	287	180	340	45	33,20
ТПР.05.29.00.000-26	273	200	337	180	340	45	37,99
ТПР.05.29.00.000-27	325	100	263	280	395	60	31,03
ТПР.05.29.00.000-28	325	150	313	280	395	60	34,36
ТПР.05.29.00.000-29	325	200	363	280	395	60	38,85
ТПР.05.29.00.000-30	377	100	289	280	450	60	34,67
ТПР.05.29.00.000-31	377	150	339	280	450	60	38,40
ТПР.05.29.00.000-32	377	200	389	280	450	60	42,55
