Опора направляющая ТПР.08.17(2).00.000
Описание изделия

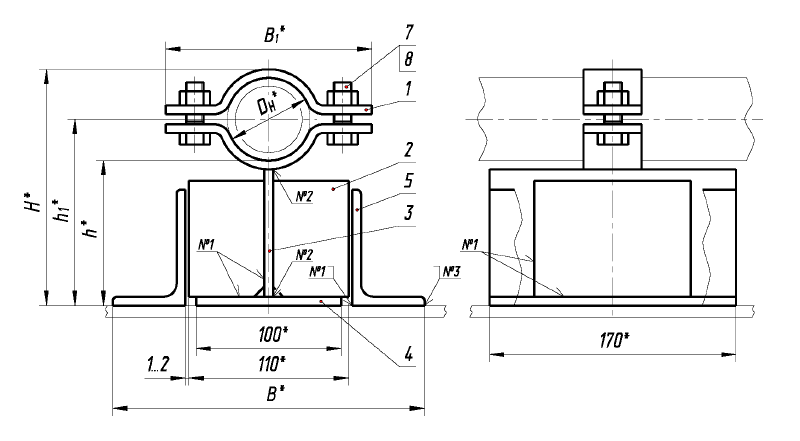

ООО "Изополимет Плюс" изготавливает направляющие опоры ТПР.08.17(2).00.000. Изделие применяется для трубопроводов малых диаметров, когда опора должна задавать направление перемещения и удерживать трубу в расчетной зоне. В таблице приведены 6 исполнений для Dн 57-89 мм. Размер h составляет 100-150 мм, h1 - 128,5-194,5 мм, H - 163-245 мм, B - 214-274 мм, B1 - 142-179 мм. Масса изделий не более 5,60-8,69 кг.
| Обозначение | Dн, мм | Размеры, мм | Масса, кг, не более | ||||
|---|---|---|---|---|---|---|---|
| h* | h1* | H* | B* | B1* | |||
| ТПР.08.17(2).00.000 | 57 | 100 | 128,5 | 163 | 214 | 142 | 5,60 |
| ТПР.08.17(2).00.000-01 | 57 | 150 | 178,5 | 213 | 274 | 142 | 8,46 |
| ТПР.08.17(2).00.000-02 | 76 | 100 | 138 | 182 | 214 | 160 | 5,72 |
| ТПР.08.17(2).00.000-03 | 76 | 150 | 188 | 232 | 274 | 160 | 8,58 |
| ТПР.08.17(2).00.000-04 | 89 | 100 | 144,5 | 195 | 214 | 179 | 5,83 |
| ТПР.08.17(2).00.000-05 | 89 | 150 | 194,5 | 245 | 274 | 179 | 8,69 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
