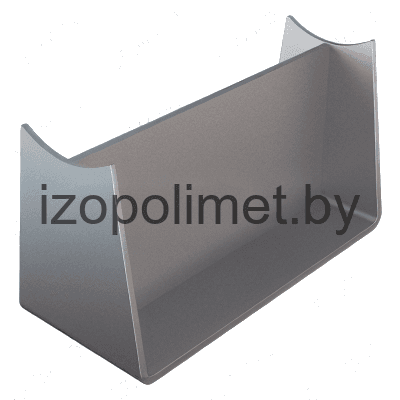

Опора скользящая приварная ТС-623.000
Описание изделия
ООО "Изополимет Плюс" изготавливает приварные скользящие опоры ТС-623.000 серии 5.903-13 для трубопроводов тепловых сетей. Изделие применяется в опорных узлах малых диаметров, где труба опирается на конструкцию и сохраняет возможность перемещения. В таблице приведены исполнения для Ду 32, 38, 45, 57, 76, 89, 108, 133 и 159. Наибольшая вертикальная нагрузка составляет 1,2-8,0 кН, высота - 106-218 мм, ширина - 50-120 мм, длина - 170-340 мм. Масса изделия - 0,97-4,77 кг.

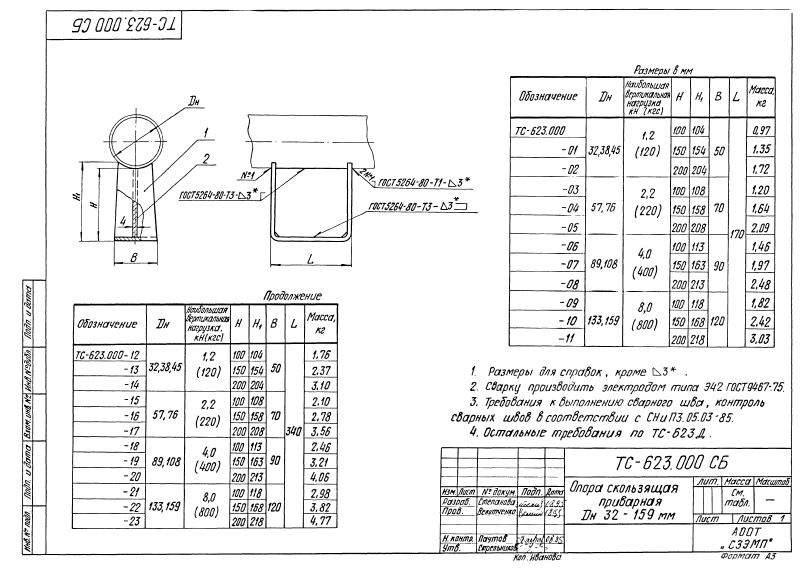

| Наименование | Дн | Наибольшая вертикальная нагрузка кН (mc) | Высота, мм | Ширина, мм | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|---|---|
| ТС-623.000 | 32,38,45 | 1,2 (120) | 106 | 50 | 170 | 0,97 |
| ТС-623.000 - 01 | 32,38,45 | 1,2 (120) | 154 | 50 | 170 | 1,35 |
| ТС-623.000 - 02 | 32,38,45 | 1,2 (120) | 204 | 50 | 170 | 1,72 |
| ТС-623.000 - 03 | 57,76 | 2,2 (220) | 108 | 70 | 170 | 1,20 |
| ТС-623.000 - 04 | 57,76 | 2,2 (220) | 158 | 70 | 170 | 1,64 |
| ТС-623.000 - 05 | 57,76 | 2,2 (220) | 208 | 70 | 170 | 2,09 |
| ТС-623.000 - 06 | 89,108 | 4,0 (400) | 113 | 90 | 170 | 1,46 |
| ТС-623.000 - 07 | 89,108 | 4,0 (400) | 163 | 90 | 170 | 1,97 |
| ТС-623.000 - 08 | 89,108 | 4,0 (400) | 213 | 90 | 170 | 2,48 |
| ТС-623.000 - 09 | 133,159 | 8,0 (800) | 118 | 120 | 170 | 1,82 |
| ТС-623.000 - 10 | 133,159 | 8,0 (800) | 158 | 120 | 170 | 2,42 |
| ТС-623.000 - 11 | 133,159 | 8,0 (800) | 218 | 120 | 170 | 3,03 |
| ТС-623.000 - 12 | 32,38,45 | 1,2 (120) | 106 | 50 | 340 | 1,76 |
| ТС-623.000 - 13 | 32,38,45 | 1,2 (120) | 154 | 50 | 340 | 2,37 |
| ТС-623.000 - 14 | 32,38,45 | 1,2 (120) | 204 | 50 | 340 | 3,10 |
| ТС-623.000 - 15 | 57,76 | 2,2 (220) | 108 | 70 | 340 | 2,10 |
| ТС-623.000 - 16 | 57,76 | 2,2 (220) | 158 | 70 | 340 | 2,78 |
| ТС-623.000 - 17 | 57,76 | 2,2 (220) | 208 | 70 | 340 | 3,56 |
| ТС-623.000 - 18 | 89,108 | 4,0 (400) | 113 | 90 | 340 | 2,46 |
| ТС-623.000 - 19 | 89,108 | 4,0 (400) | 163 | 90 | 340 | 3,21 |
| ТС-623.000 - 20 | 89,108 | 4,0 (400) | 213 | 90 | 340 | 4,06 |
| ТС-623.000 - 21 | 133,159 | 8,0 (800) | 118 | 120 | 340 | 2,98 |
| ТС-623.000 - 22 | 133,159 | 8,0 (800) | 158 | 120 | 340 | 3,82 |
| ТС-623.000 - 23 | 133,159 | 8,0 (800) | 218 | 120 | 340 | 4,77 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТС-624.000

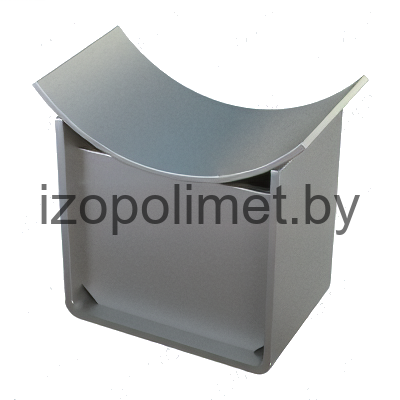

Опора скользящая приварная ТС-624.000
ТС-625.000

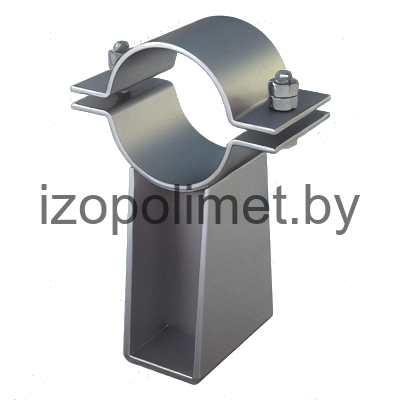

Опора скользящая с плоским хомутом ТС-625.000
ТС-626.00.000

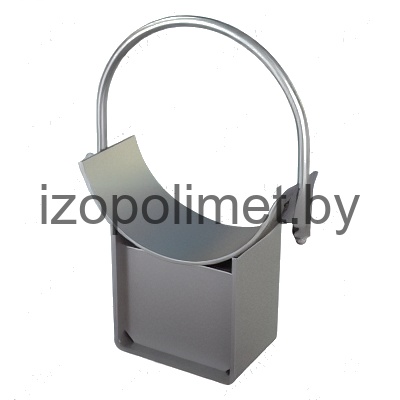

Опора скользящая хомутовая ТС-626.00.000
