Опора неподвижная щитовая усиленная ТС-667.00.00
Описание изделия
ООО "Изополимет Плюс" изготавливает усиленные щитовые неподвижные опоры ТС-667.00.00 серии 5.903-13 для трубопроводов тепловых сетей. Изделие применяется в неподвижных узлах, где требуется передача значительных осевых усилий через щитовую конструкцию. В таблице приведены исполнения для Ду 426-1420. Осевая сила Q составляет 550-6000 кН, параметр S - 7-14 мм, размер D - 610-1820 мм, l - 144-315 мм. Масса изделий находится в диапазоне от 48,8 до 430,0 кг.

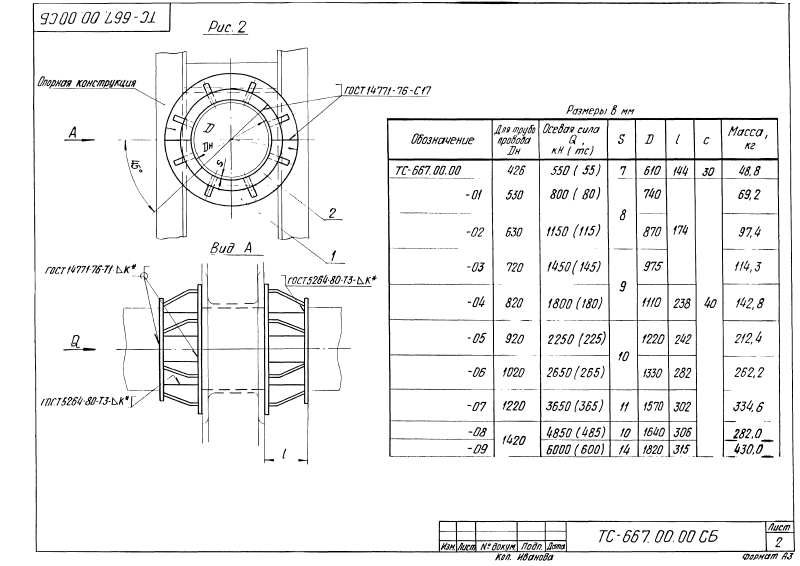

| Наименование | Дн | Осевая сила Q,кН (mc) | S | D | l | c | Масса изделия, кг |
|---|---|---|---|---|---|---|---|
| ТС-667.00.00 | 426 | 550 (55) | 7 | 610 | 144 | 30 | 48,8 |
| ТС-667.00.00 - 01 | 530 | 800 (80) | 8 | 740 | 174 | 40 | 69,2 |
| ТС-667.00.00 - 02 | 630 | 1150 (115) | 8 | 870 | 174 | 40 | 97,4 |
| ТС-667.00.00 - 03 | 720 | 1450 (145) | 9 | 975 | 174 | 40 | 114,3 |
| ТС-667.00.00 - 04 | 820 | 1800 (180) | 9 | 1110 | 238 | 40 | 142,8 |
| ТС-667.00.00 - 05 | 920 | 2250 (225) | 10 | 1220 | 242 | 40 | 212,4 |
| ТС-667.00.00 - 06 | 1020 | 2650 (265) | 10 | 1330 | 282 | 40 | 262,2 |
| ТС-667.00.00 - 07 | 1220 | 3650 (365) | 11 | 1570 | 302 | 40 | 334,6 |
| ТС-667.00.00 - 08 | 1420 | 4850 (485) | 10 | 1640 | 306 | 40 | 282,0 |
| ТС-667.00.00 - 09 | 1420 | 6000 (600) | 14 | 1820 | 315 | 40 | 430,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
