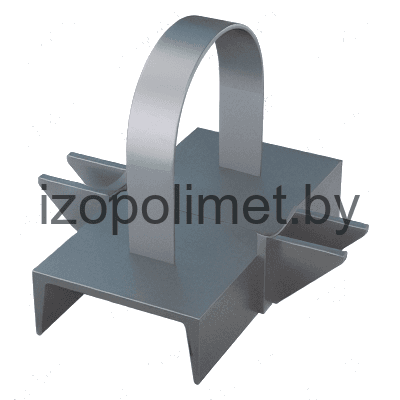

Опора неподвижная хомутовая ТС-669.00.00

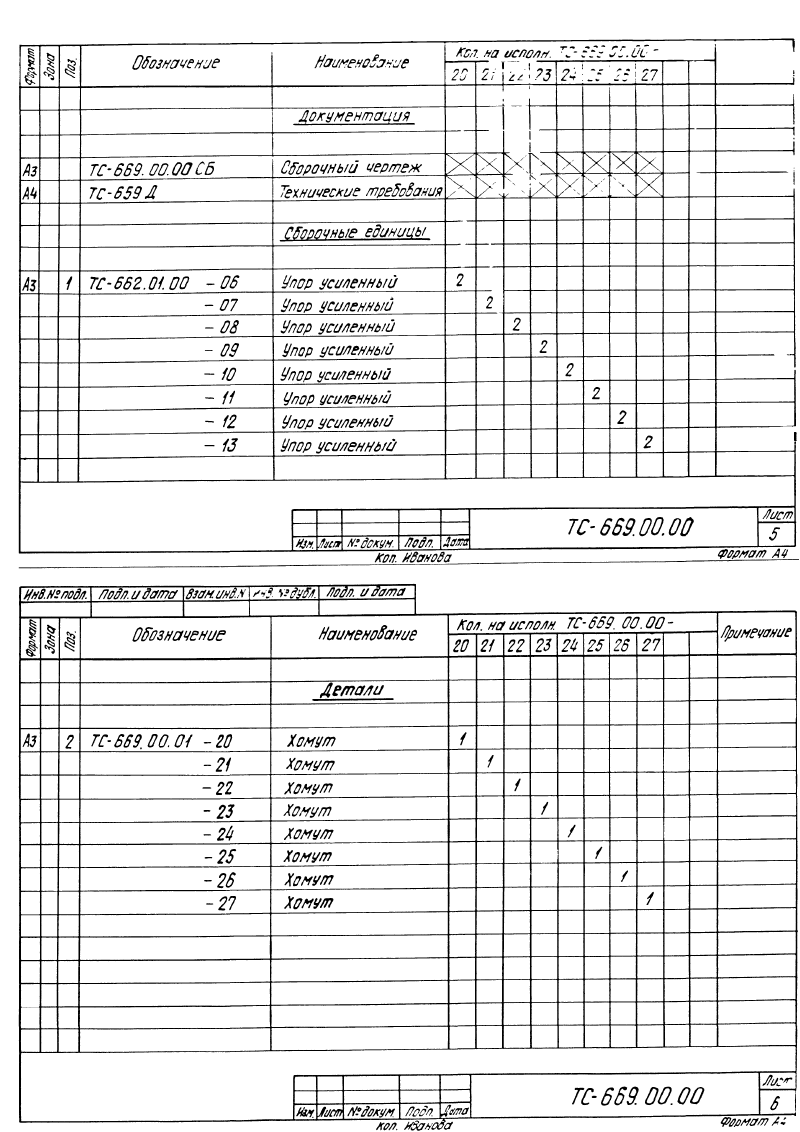

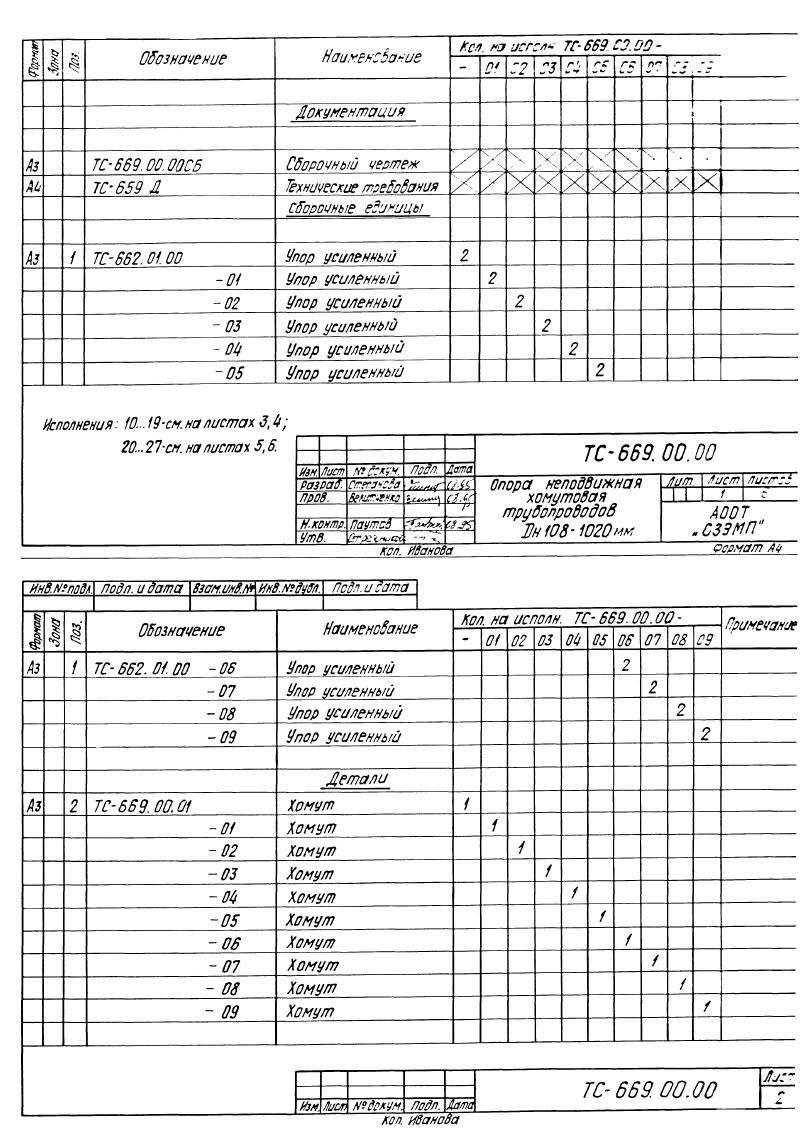

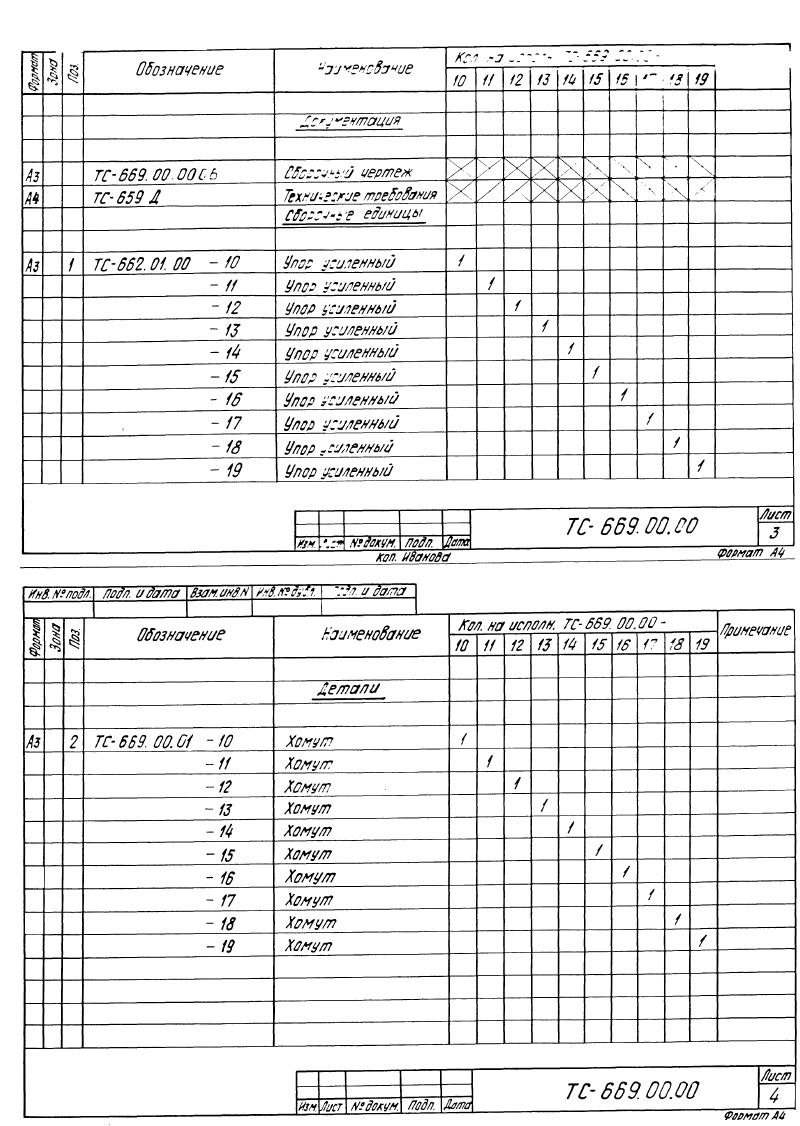

Описание изделия

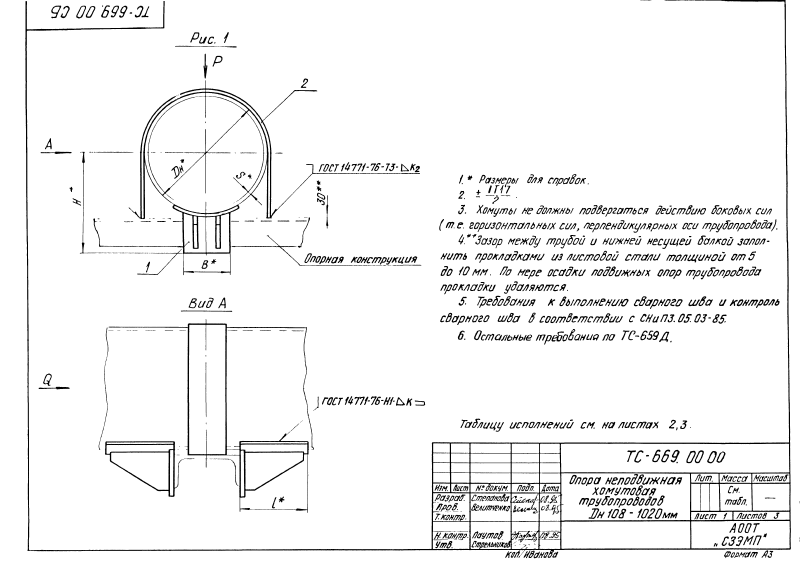

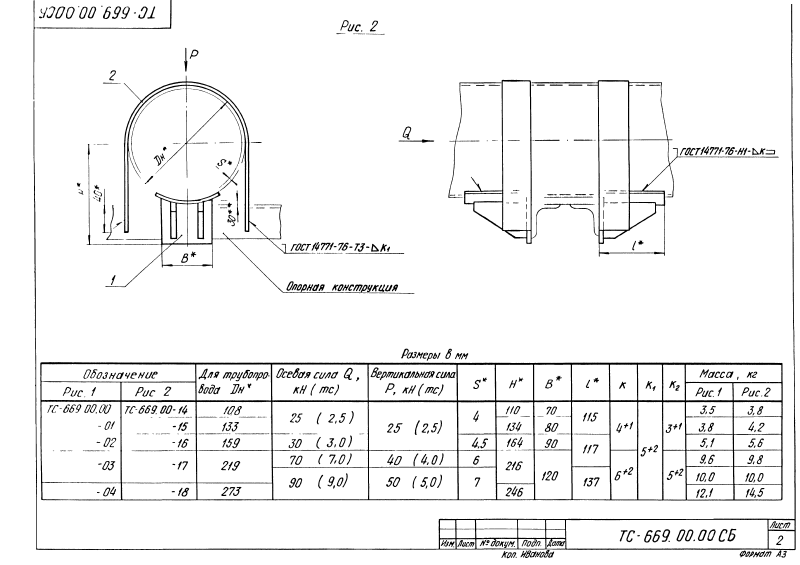

ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры ТС-669.00.00 серии 5.903-13. Изделие применяется для фиксации трубопроводов тепловых сетей через хомутовый узел с учетом осевой и вертикальной сил. В таблице приведены исполнения для Ду 108-1020. Осевая сила Q указана до 450 кН, вертикальная сила P - до 100 кН. Параметр S составляет 4-14 мм, высота H - 110-642 мм, размер B - 70-360 мм. Масса опоры - от 3,5 до 78,0 кг.

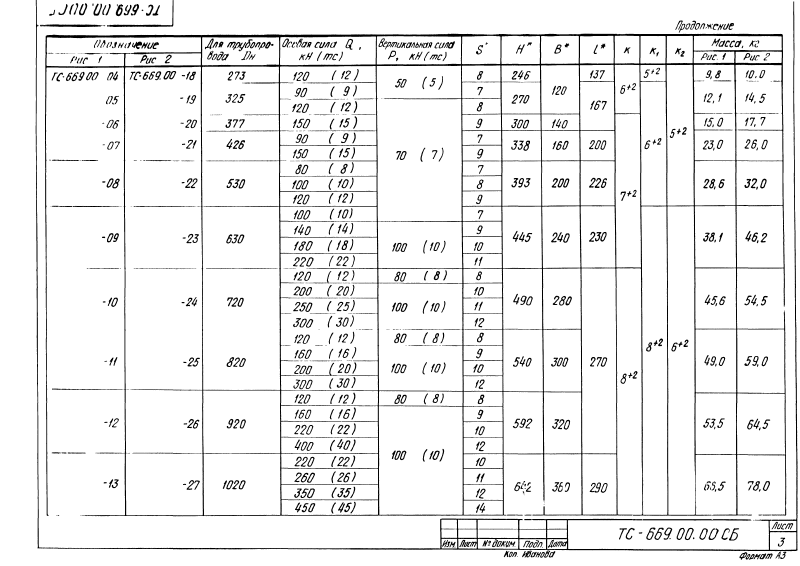

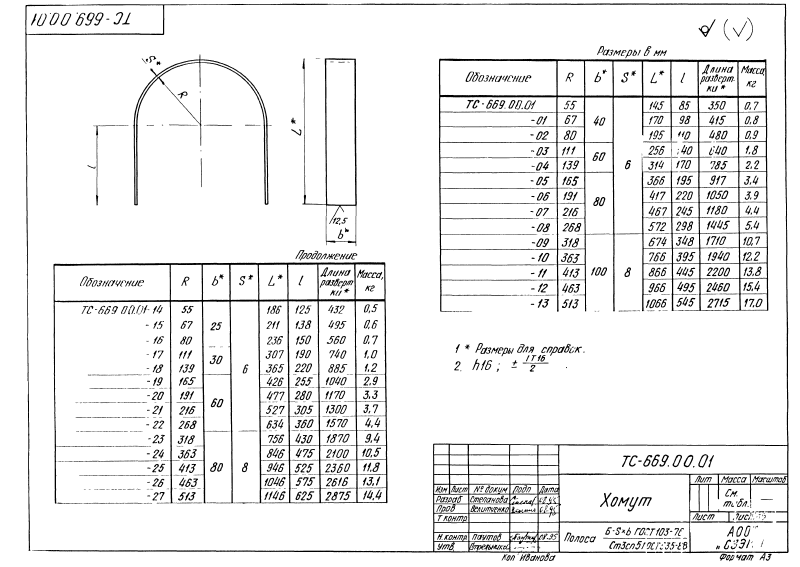

| Наименование | Дн | Осевая сила Q, кН (mc) | Вертикальная сила Р, кН (mc) | S | Н | В | Масса изделия, кг |
|---|---|---|---|---|---|---|---|
| ТС-669.00.00 | 108 | 25 (2,5) | 25 (2,5) | 4 | 110 | 70 | 3,5 |
| ТС-669.00.00 - 01 | 133 | 25 (2,5) | 25 (2,5) | 4 | 134 | 80 | 3,8 |
| ТС-669.00.00 - 02 | 159 | 30 (0,3) | 25 (2,5) | 4,5 | 164 | 90 | 5,1 |
| ТС-669.00.00 - 03 | 219 | 70 (0,7) | 40 (4,0) | 6 | 216 | 120 | 9,6 |
| ТС-669.00.00 - 03 | 219 | 90 (0,9) | 50 (5,0) | 7 | 216 | 120 | 10,0 |
| ТС-669.00.00 - 04 | 273 | 90 (0,9) | 50 (5,0) | 7 | 246 | 120 | 12,1 |
| ТС-669.00.00 - 04 | 273 | 120 (12) | 50 (5,0) | 8 | 246 | 120 | 9,8 |
| ТС-669.00.00 - 05 | 325 | 90 (9) | 50 (5,0) | 7 | 270 | 120 | 12,1 |
| ТС-669.00.00 - 05 | 325 | 120 (12) | 70 (7) | 8 | 270 | 120 | 12,1 |
| ТС-669.00.00 - 06 | 377 | 150 (15) | 70 (7) | 9 | 300 | 140 | 15,0 |
| ТС-669.00.00 - 07 | 426 | 90 (9) | 70 (7) | 7 | 338 | 160 | 23,0 |
| ТС-669.00.00 - 07 | 426 | 150 (15) | 70 (7) | 9 | 338 | 160 | 23,0 |
| ТС-669.00.00 - 08 | 530 | 80 (8) | 70 (7) | 7 | 393 | 200 | 28,6 |
| ТС-669.00.00 - 08 | 530 | 100 (10) | 70 (7) | 8 | 393 | 200 | 28,6 |
| ТС-669.00.00 - 08 | 530 | 120 (12) | 70 (7) | 9 | 393 | 200 | 28,6 |
| ТС-669.00.00 - 09 | 630 | 100 (10) | 70 (7) | 7 | 445 | 240 | 38,1 |
| ТС-669.00.00 - 09 | 630 | 140 (14) | 100 (10) | 9 | 445 | 240 | 38,1 |
| ТС-669.00.00 - 09 | 630 | 180 (18) | 100 (10) | 10 | 445 | 240 | 38,1 |
| ТС-669.00.00 - 09 | 630 | 220 (22) | 100 (10) | 11 | 445 | 240 | 38,1 |
| ТС-669.00.00 - 10 | 720 | 120 (12) | 80 (8) | 8 | 490 | 280 | 45,6 |
| ТС-669.00.00 - 10 | 720 | 200 (20) | 100 (10) | 10 | 490 | 280 | 45,6 |
| ТС-669.00.00 - 10 | 720 | 250 (25) | 100 (10) | 11 | 490 | 280 | 45,6 |
| ТС-669.00.00 - 10 | 720 | 300 (30) | 100 (10) | 12 | 490 | 280 | 45,6 |
| ТС-669.00.00 - 11 | 820 | 120 (12) | 80 (8) | 8 | 540 | 300 | 49,0 |
| ТС-669.00.00 - 12 | 920 | 120 (12) | 80 (8) | 8 | 592 | 320 | 53,5 |
| ТС-669.00.00 - 12 | 920 | 160 (16) | 100 (10) | 9 | 592 | 320 | 53,5 |
| ТС-669.00.00 - 12 | 920 | 220 (22) | 100 (10) | 10 | 592 | 320 | 53,5 |
| ТС-669.00.00 - 12 | 920 | 400 (40) | 100 (10) | 12 | 592 | 320 | 53,5 |
| ТС-669.00.00-13 | 1020 | 220 (22) | 100 (10) | 10 | 642 | 360 | 68,5 |
| ТС-669.00.00-13 | 1020 | 260 (26) | 100 (10) | 11 | 642 | 360 | 68,5 |
| ТС-669.00.00-13 | 1020 | 350 (35) | 100 (10) | 12 | 642 | 360 | 68,5 |
| ТС-669.00.00-13 | 1020 | 450 (45) | 100 (10) | 14 | 642 | 360 | 68,5 |
| ТС-669.00.00-14 | 108 | 25 (2,5) | 25 (2,5) | 4 | 110 | 70 | 3,8 |
| ТС-669.00.00-15 | 133 | 25 (2,5) | 25 (2,5) | 4 | 134 | 80 | 4,2 |
| ТС-669.00.00-16 | 159 | 30 (3,0) | 25 (2,5) | 4,5 | 164 | 90 | 5,6 |
| ТС-669.00.00-17 | 219 | 70 (7,0) | 40 (4,0) | 6 | 216 | 120 | 9,6 |
| ТС-669.00.00-17 | 219 | 90 (9,0) | 50 (5,0) | 7 | 216 | 120 | 10,0 |
| ТС-669.00.00-18 | 273 | 90 (9,0) | 50 (5,0) | 7 | 246 | 120 | 12,1 |
| ТС-669.00.00-18 | 273 | 120 (12) | 50 (5,0) | 8 | 246 | 120 | 10,0 |
| ТС-669.00.00-19 | 325 | 90 (9) | 50 (5,0) | 7 | 270 | 120 | 14,5 |
| ТС-669.00.00-19 | 325 | 120 (12) | 70 (7) | 8 | 270 | 120 | 14,5 |
| ТС-669.00.00-20 | 377 | 150 (15) | 70 (7) | 9 | 300 | 140 | 17,7 |
| ТС-669.00.00-21 | 426 | 90 (9) | 70 (7) | 7 | 338 | 160 | 26,0 |
| ТС-669.00.00-21 | 426 | 150 (15) | 70 (7) | 9 | 338 | 160 | 26,0 |
| ТС-669.00.00-22 | 530 | 80 (8) | 70 (7) | 7 | 393 | 200 | 32,0 |
| ТС-669.00.00-22 | 530 | 100 (10) | 70 (7) | 8 | 393 | 200 | 32,0 |
| ТС-669.00.00-22 | 530 | 120 (12) | 70 (7) | 9 | 393 | 200 | 32,0 |
| ТС-669.00.00-23 | 630 | 100 (10) | 70 (7) | 8 | 445 | 240 | 46,2 |
| ТС-669.00.00-23 | 630 | 140 (14) | 100 (10) | 10 | 445 | 240 | 46,2 |
| ТС-669.00.00-23 | 630 | 180 (18) | 100 (10) | 11 | 445 | 240 | 46,2 |
| ТС-669.00.00-23 | 630 | 220 (22) | 100 (10) | 12 | 445 | 240 | 46,2 |
| ТС-669.00.00-24 | 720 | 120 (12) | 80 (8) | 8 | 490 | 280 | 54,5 |
| ТС-669.00.00-24 | 720 | 200 (20) | 100 (10) | 10 | 490 | 280 | 54,5 |
| ТС-669.00.00-24 | 720 | 250 (25) | 100 (10) | 11 | 490 | 280 | 54,5 |
| ТС-669.00.00-24 | 720 | 300 (30) | 100 (10) | 12 | 490 | 280 | 54,5 |
| ТС-669.00.00-25 | 820 | 120 (12) | 80 (8) | 8 | 540 | 300 | 59,0 |
| ТС-669.00.00-25 | 820 | 160 (16) | 100 (10) | 9 | 540 | 300 | 59,0 |
| ТС-669.00.00-25 | 820 | 200 (20) | 100 (10) | 10 | 540 | 300 | 59,0 |
| ТС-669.00.00-25 | 820 | 300 (30) | 100 (10) | 12 | 540 | 300 | 59,0 |
| ТС-669.00.00-26 | 920 | 120 (12) | 80 (8) | 8 | 592 | 320 | 64,5 |
| ТС-669.00.00-26 | 920 | 160 (16) | 100 (10) | 9 | 592 | 320 | 64,5 |
| ТС-669.00.00-26 | 920 | 220 (22) | 100 (10) | 10 | 592 | 320 | 64,5 |
| ТС-669.00.00-26 | 920 | 400 (40) | 100 (10) | 12 | 592 | 320 | 64,5 |
| ТС-669.00.00-27 | 1020 | 220 (22) | 100 (10) | 10 | 642 | 360 | 78,0 |
| ТС-669.00.00-27 | 1020 | 260 (26) | 100 (10) | 11 | 642 | 360 | 78,0 |
| ТС-669.00.00-27 | 1020 | 350 (35) | 100 (10) | 12 | 642 | 360 | 78,0 |
| ТС-669.00.00-27 | 1020 | 450 (45) | 100 (10) | 14 | 642 | 360 | 78,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТС-663.00.00
Опора неподвижная двухупорная усиленная ТС-663.00.00
ТС-664.00.00
Опора неподвижная четырехупорная усиленная ТС-664.00.00
ТС-665.00.00
Опора неподвижная двухупорная ТС-665.00.00
ТС-666.00.00

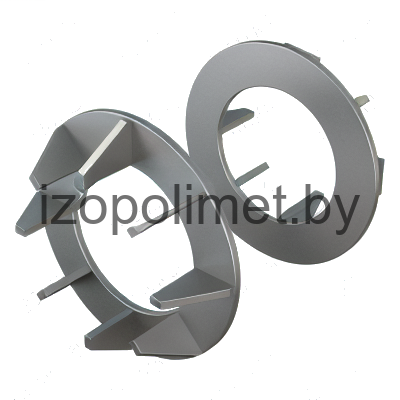

Опора неподвижная щитовая ТС-666.00.00

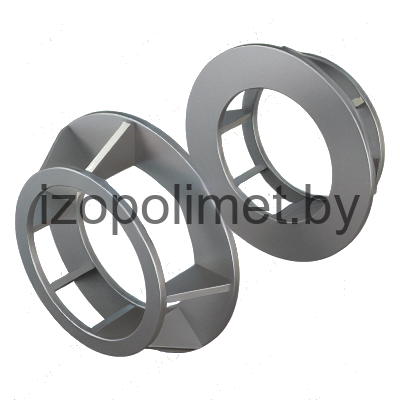

ТС-667.00.00
Опора неподвижная щитовая усиленная ТС-667.00.00

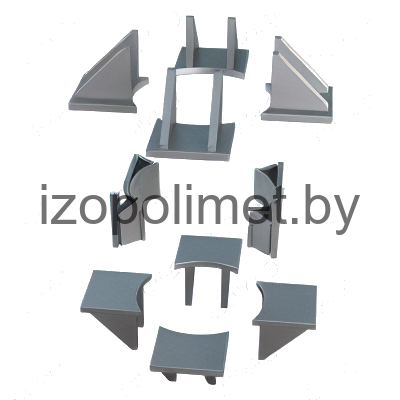

ТС-668.00.00
Опора неподвижная боковая ТС-668.00.00

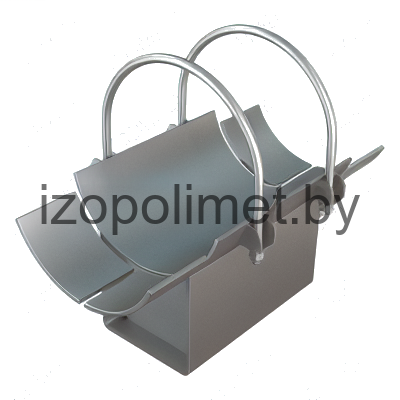

ТС-670.00.00
Опора неподвижная хомутовая с корпусом ТС-670.00.00
ТС-671.00.00

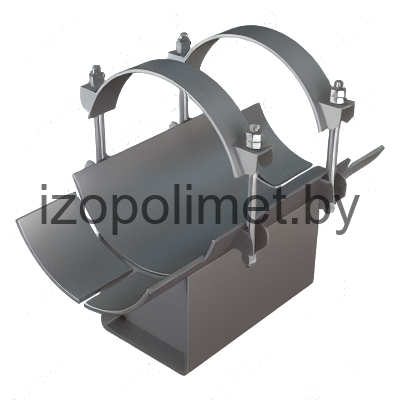

Опора неподвижная бугельная хомутовая с корпусом ТС-671.00.00
ТС-676.00.000

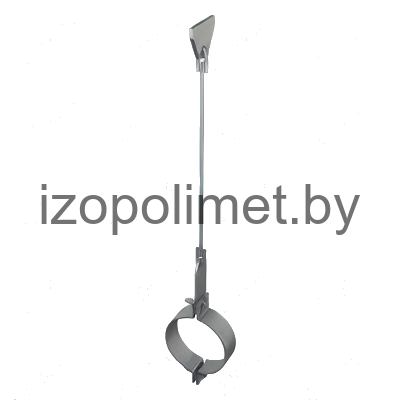

Подвеска жесткая горизонтальных трубопроводов ТС-676.00.000

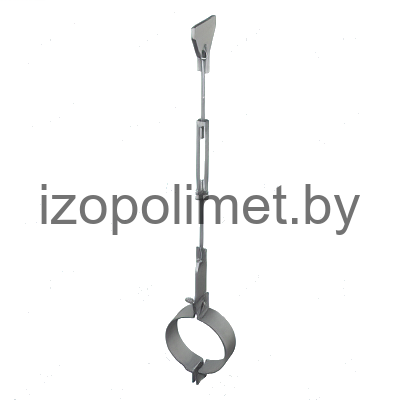

ТС-677.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000

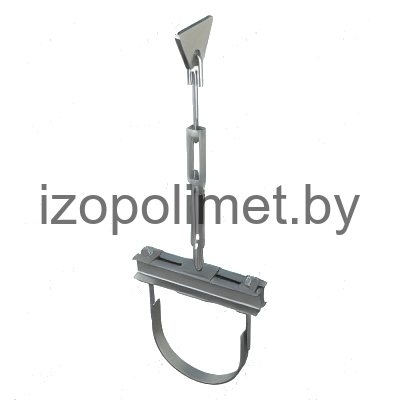

ТС-678.00.000
