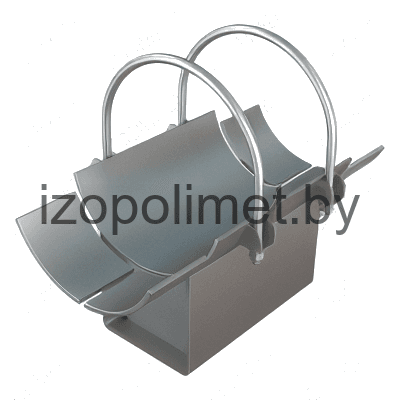

Опора неподвижная хомутовая с корпусом ТС-670.00.00

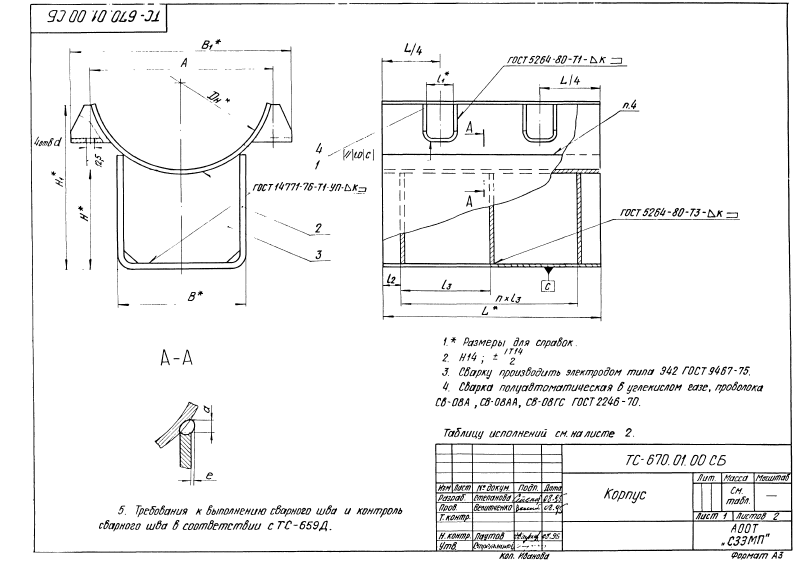

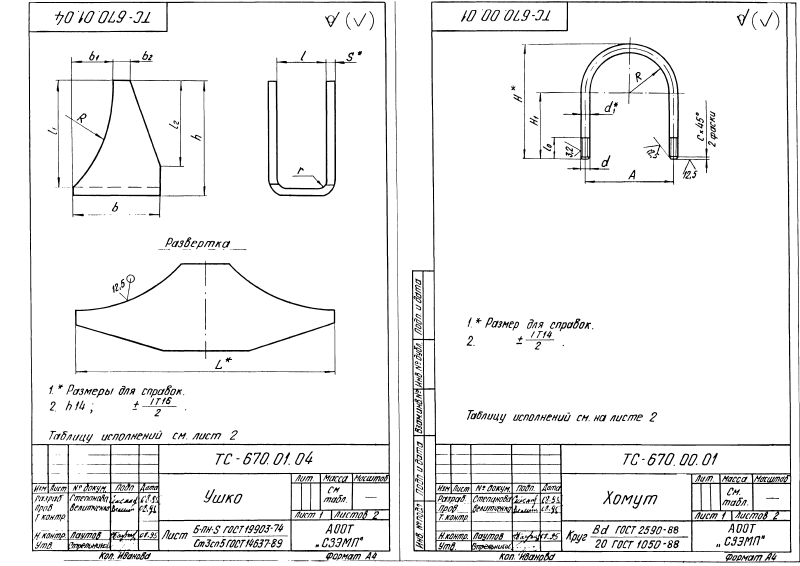

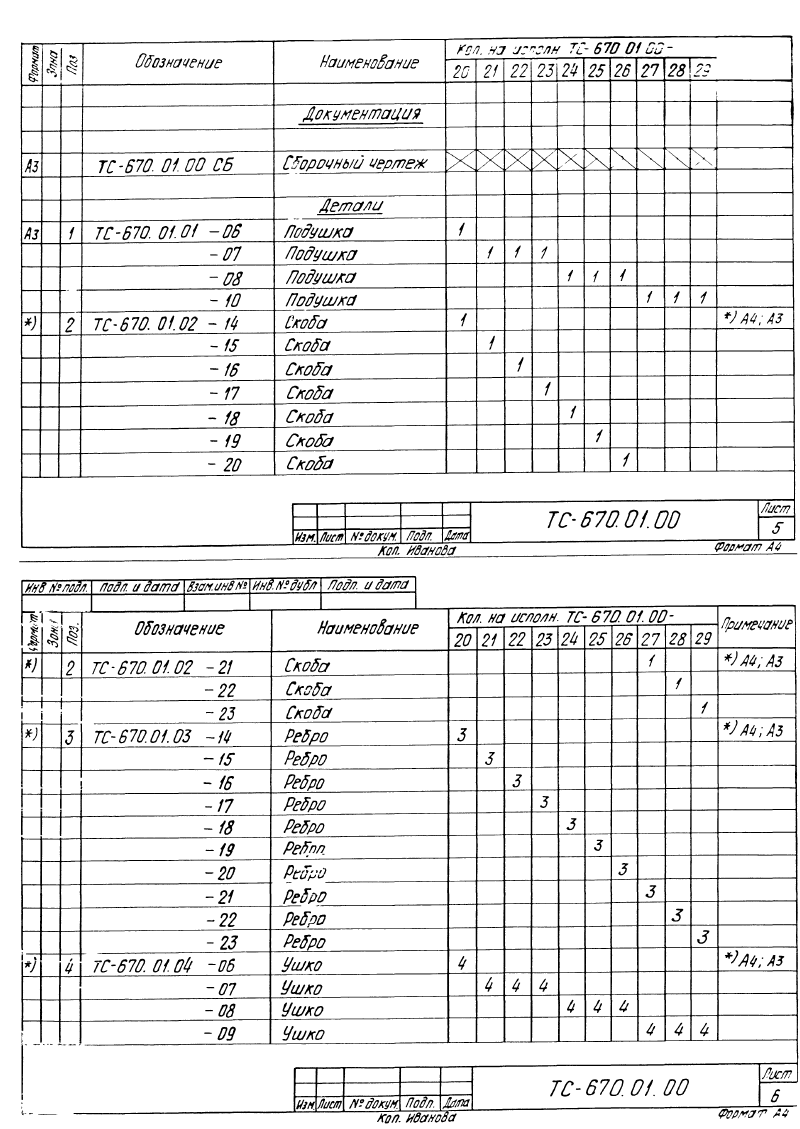

Описание изделия

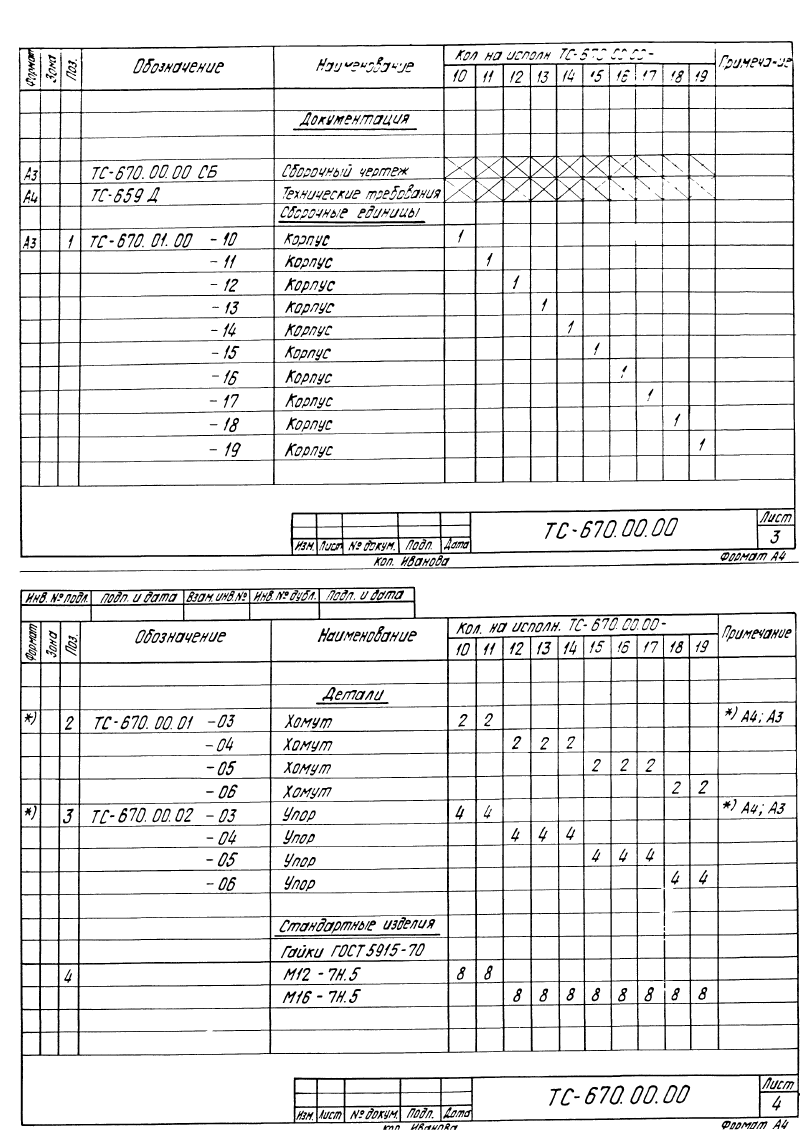

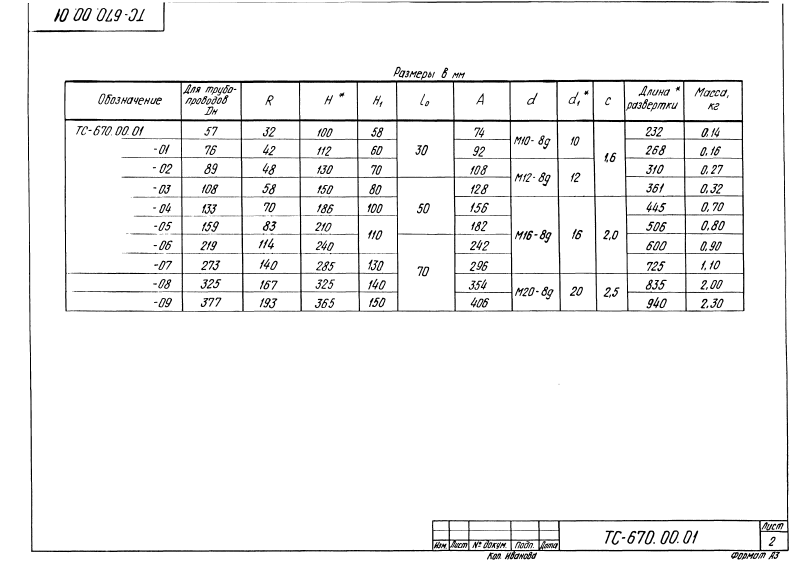

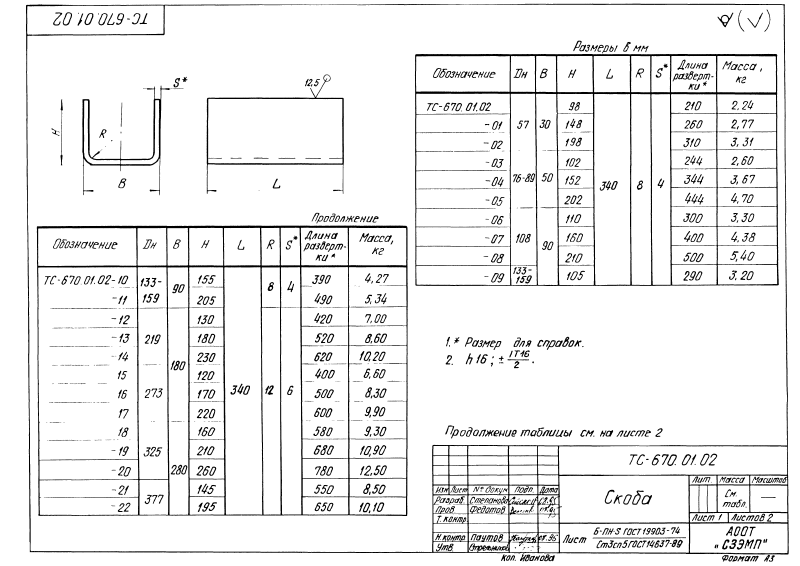

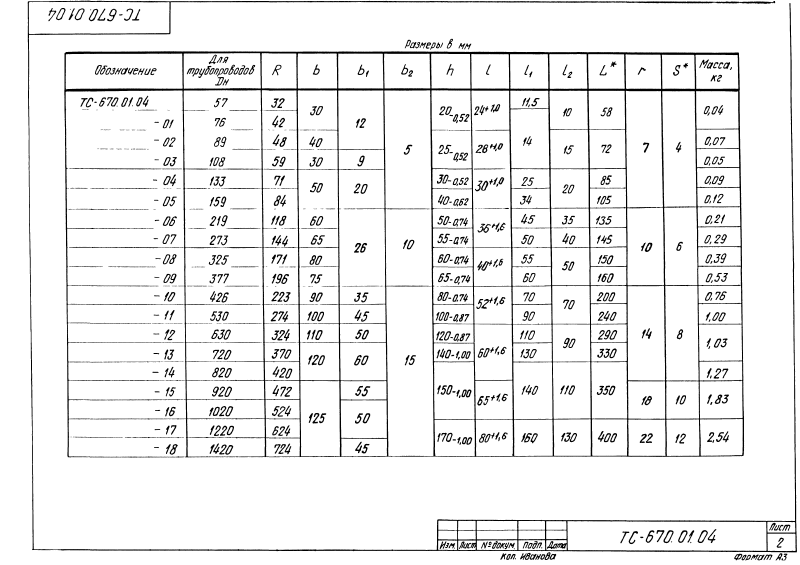

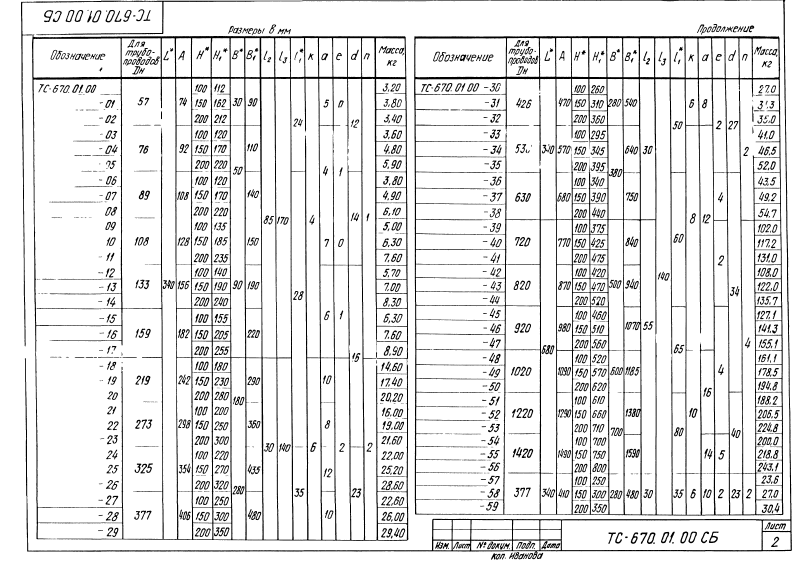

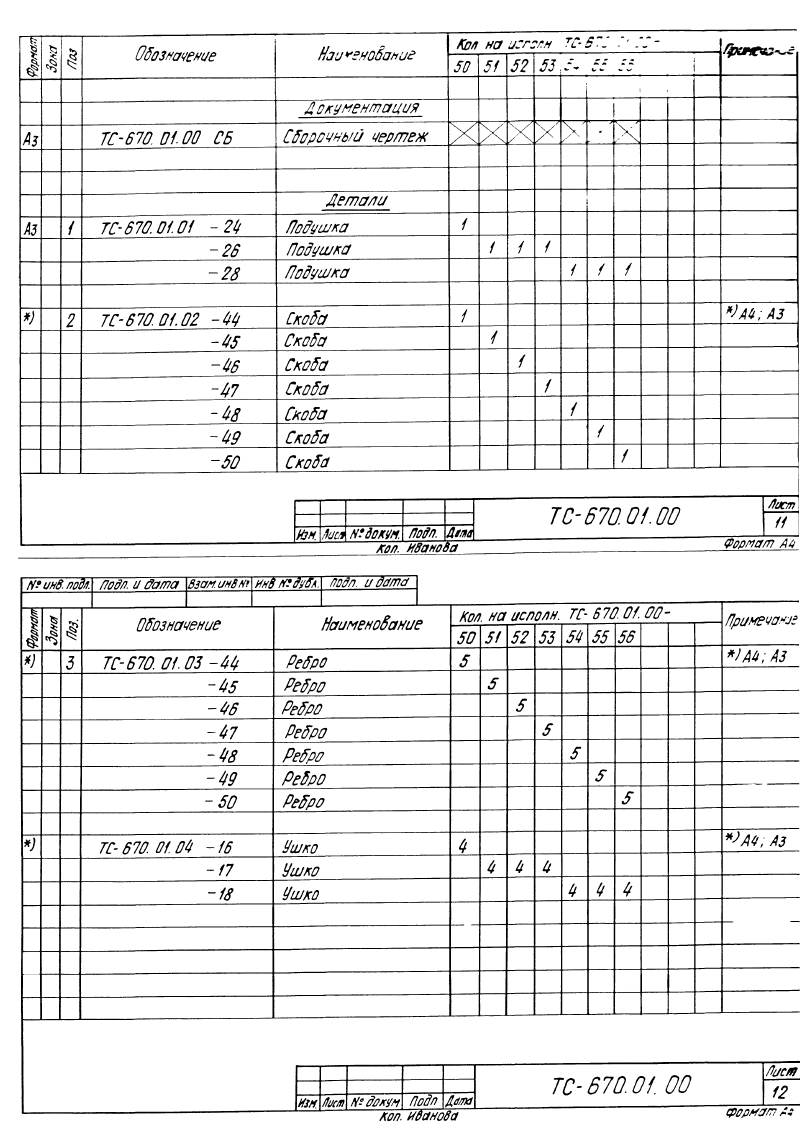

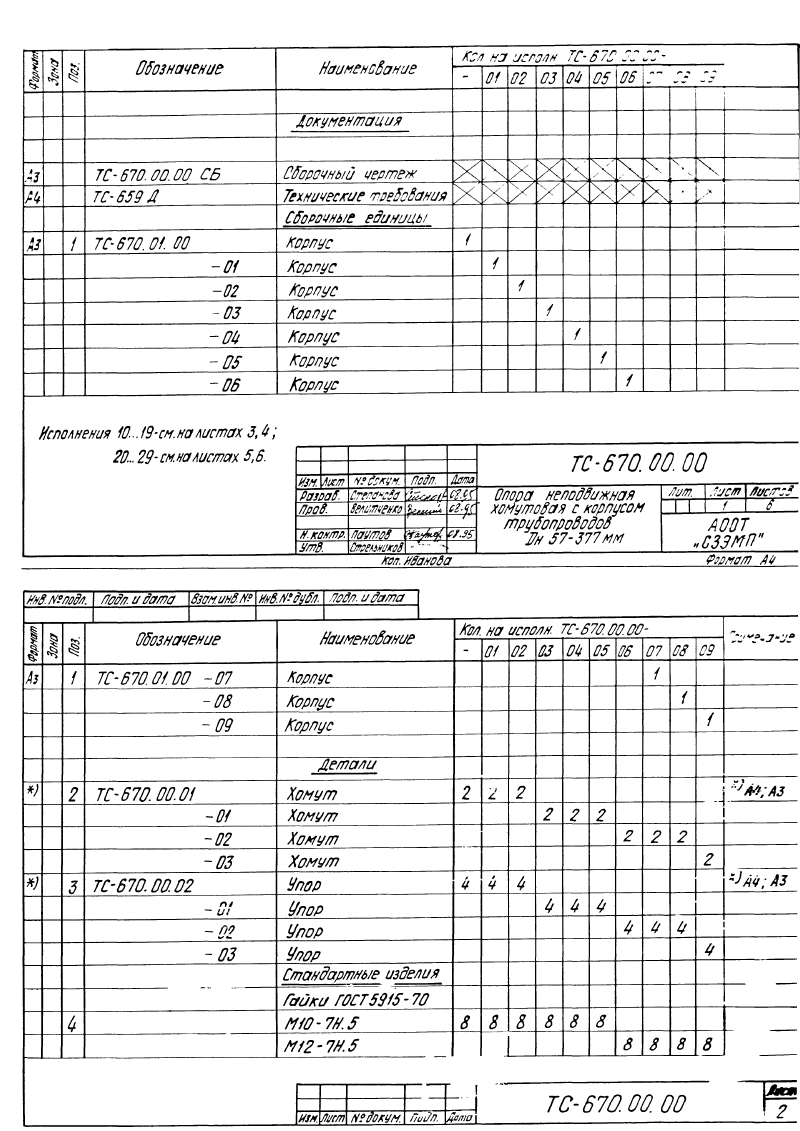

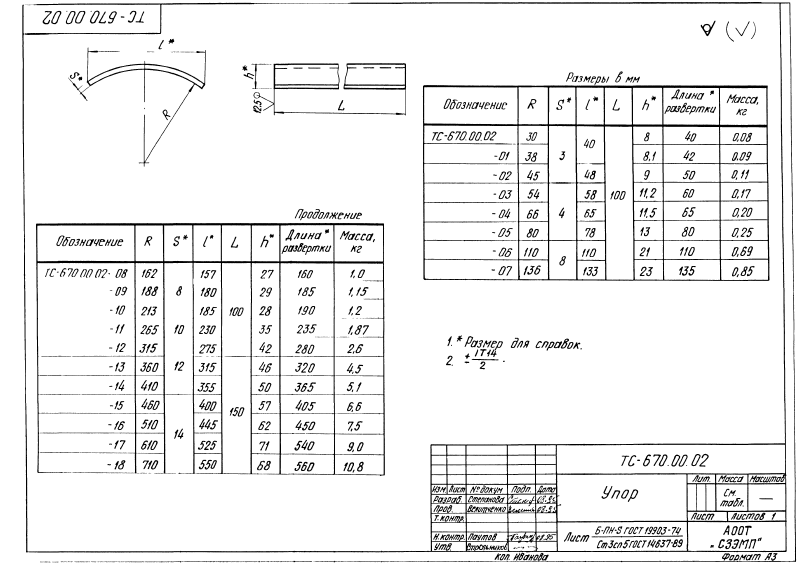

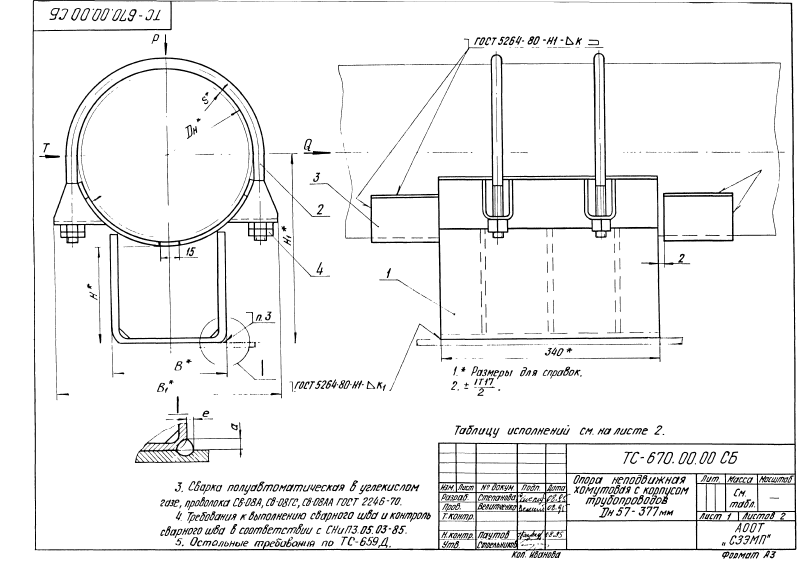

ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры с корпусом ТС-670.00.00 серии 5.903-13. Изделие применяется в тепловых сетях для неподвижного закрепления трубопроводов малых и средних диаметров с передачей усилий через корпусной хомутовый узел. В таблице указаны исполнения для Ду 57-377. Осевая сила Q доходит до 380 кН, боковая сила Т - до 200 кН, вертикальная сила P - до 37,0 кН. Размеры H1 и B1 составляют 130-389 мм и 95-485 мм, масса - 3,8-39,6 кг.

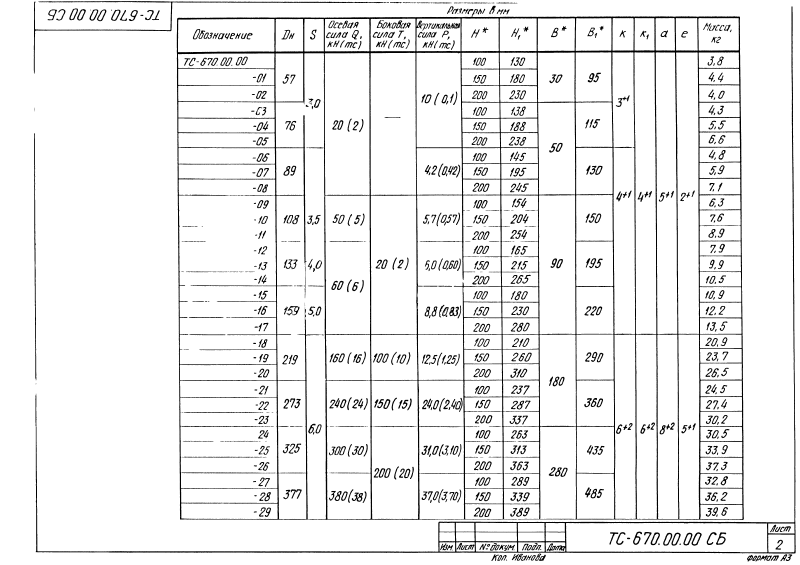

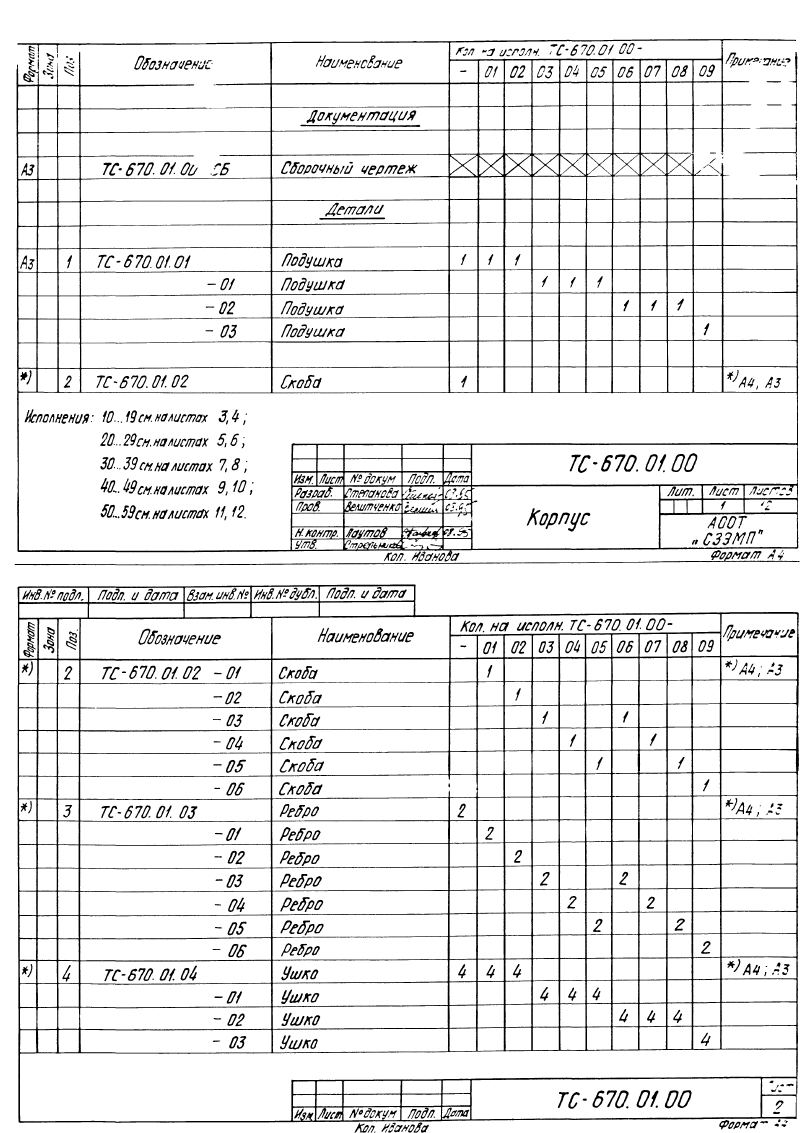

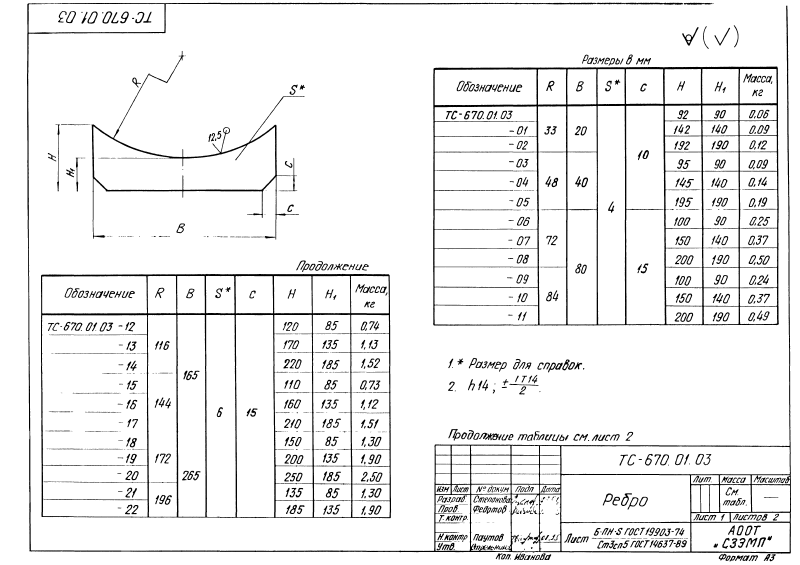

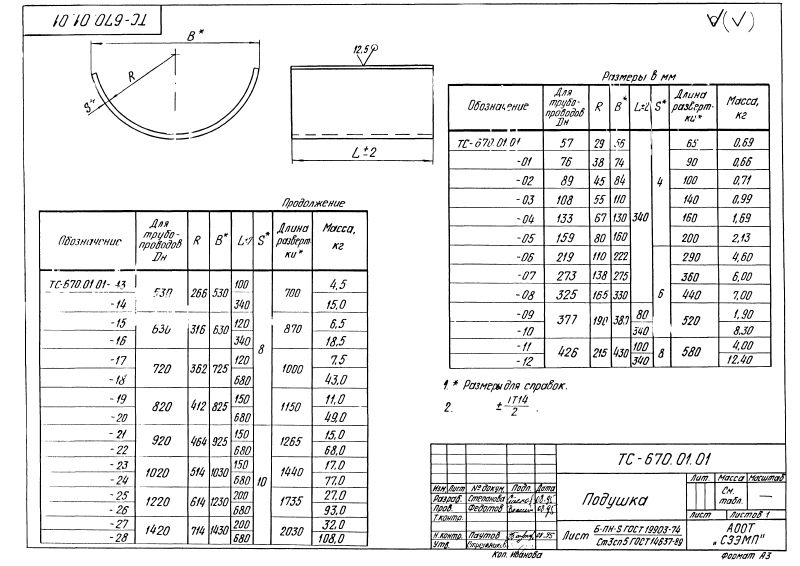

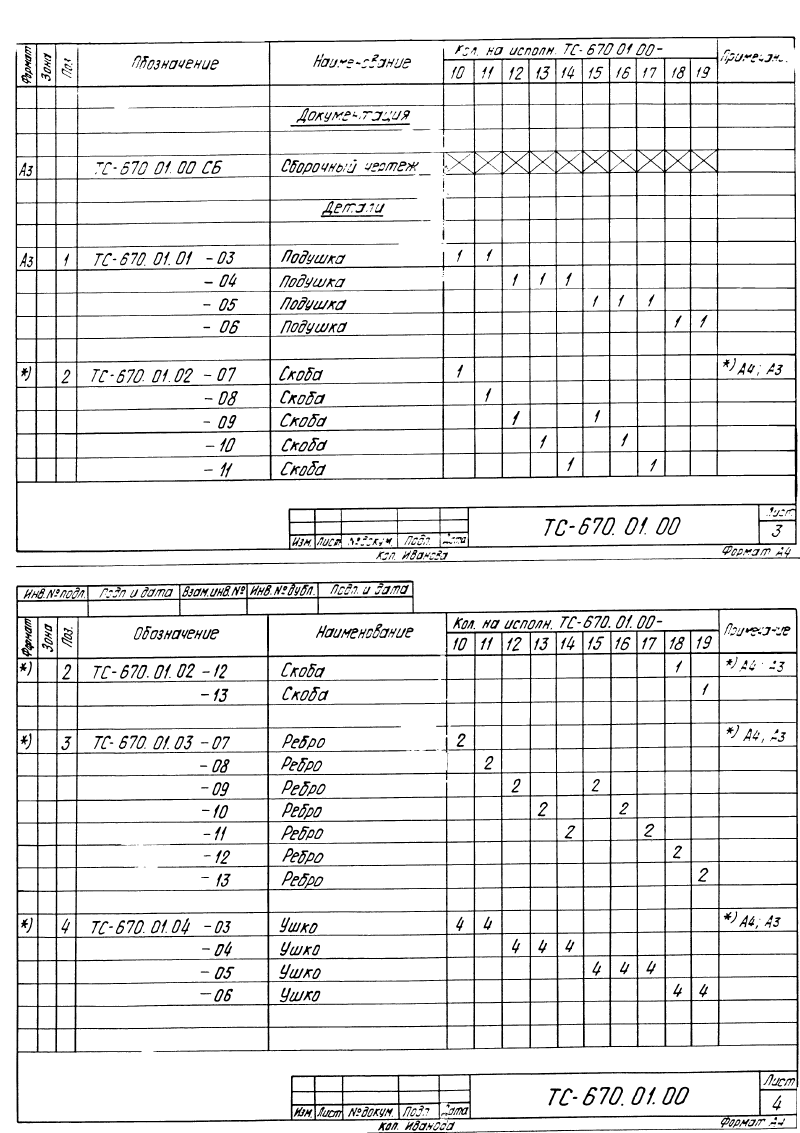

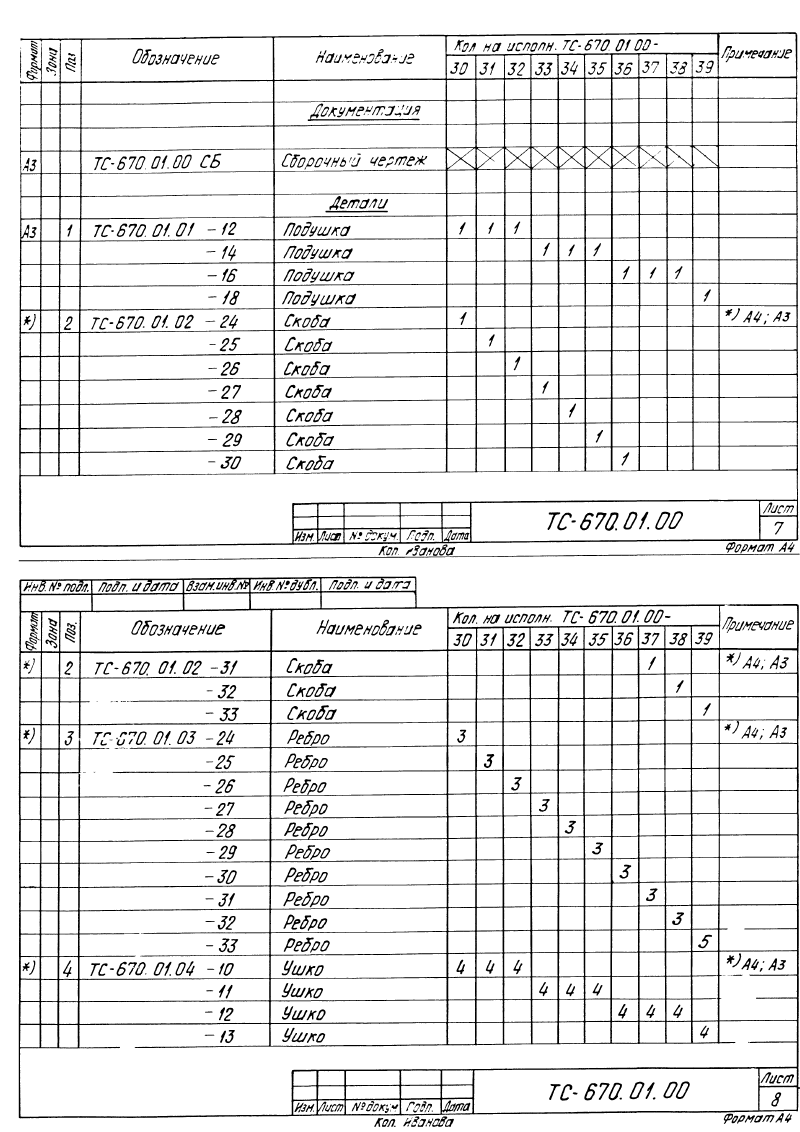

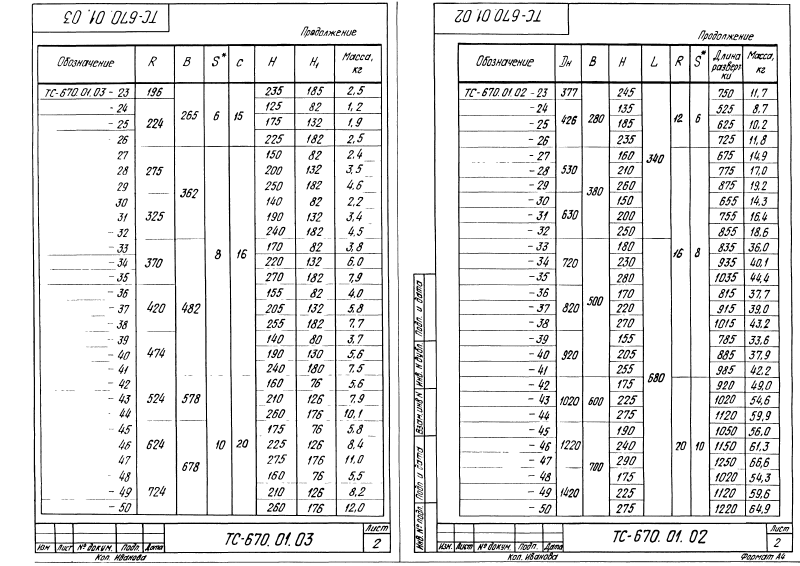

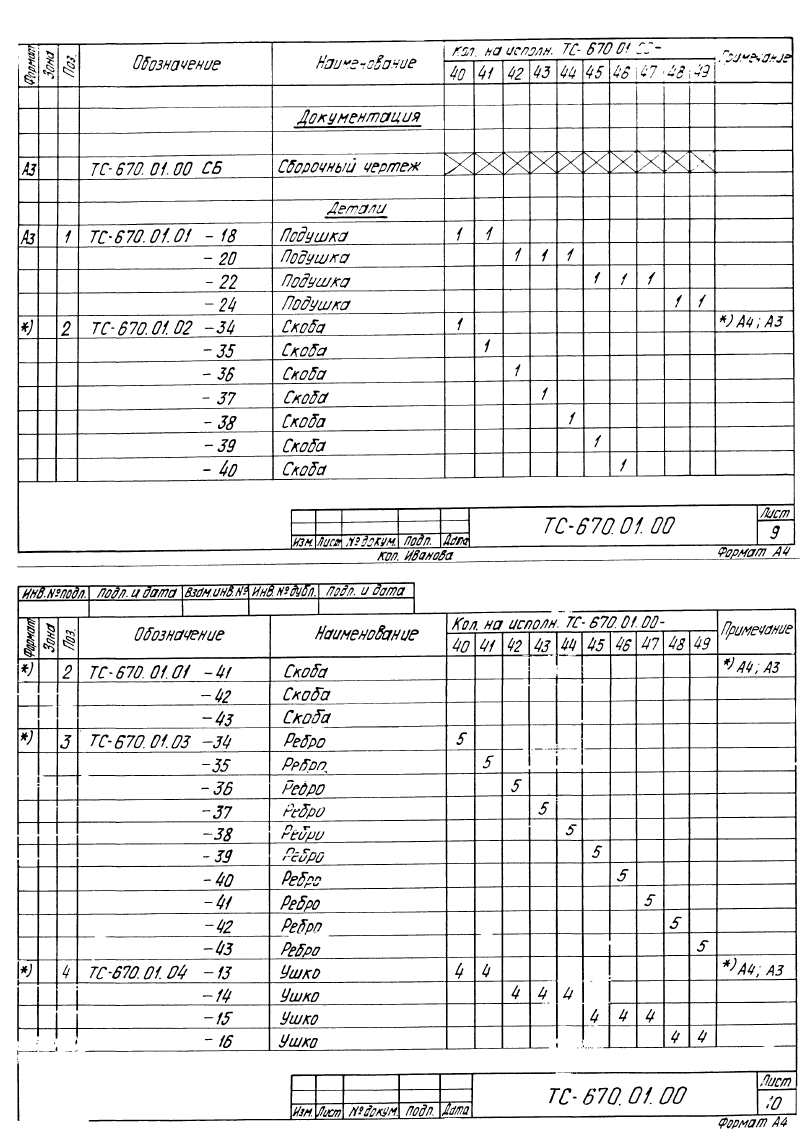

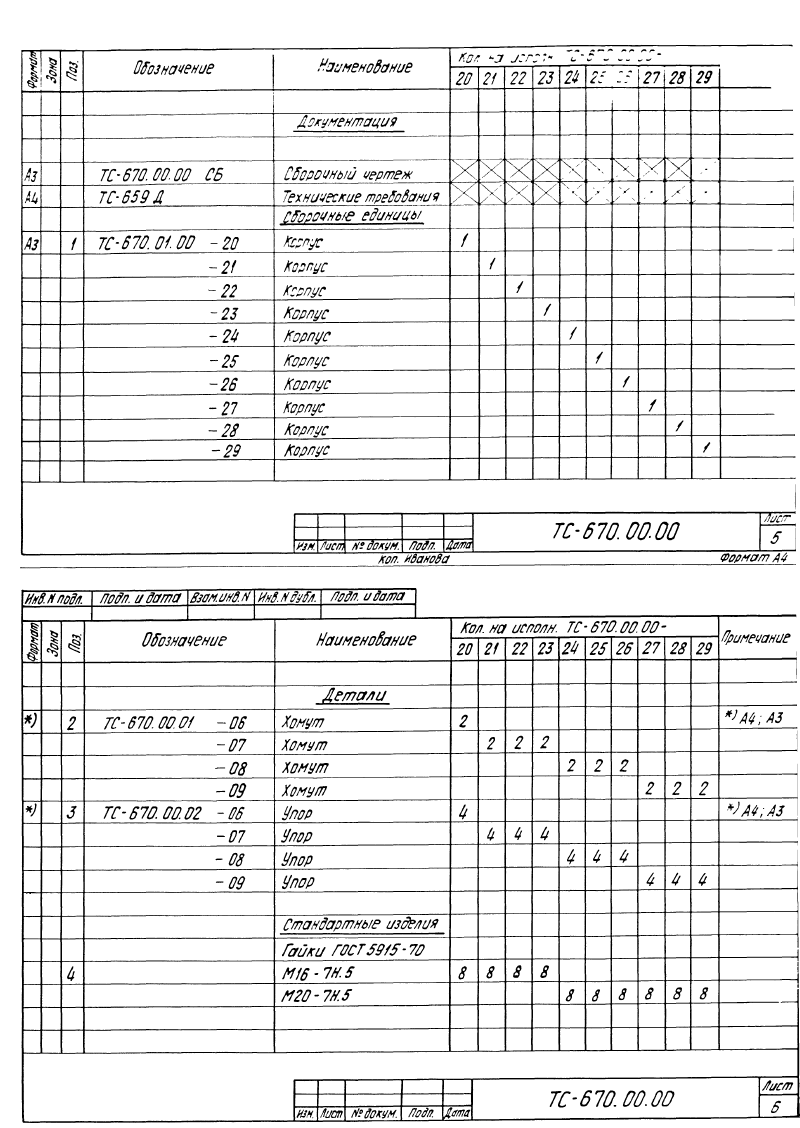

| Наименование | Дн | Осевая сила Q, кН (mc) | Боковая сила Т, кН (mc) | Вертикальная сила Р, кН (mc) | Н1 | В1 | Масса изделия, кг |
|---|---|---|---|---|---|---|---|
| ТС-670.00.00 | 57 | 20 (2) | - | 10 (0,1) | 130 | 95 | 3,8 |
| ТС-670.00.00 - 01 | 57 | 20 (2) | - | 10 (0,1) | 180 | 95 | 4,4 |
| ТС-670.00.00 - 02 | 57 | 20 (2) | - | 10 (0,1) | 230 | 95 | 4,0 |
| ТС-670.00.00 - 03 | 76 | 20 (2) | - | 10 (0,1) | 138 | 115 | 4,3 |
| ТС-670.00.00 - 04 | 76 | 20 (2) | - | 10 (0,1) | 188 | 115 | 5,5 |
| ТС-670.00.00 - 05 | 76 | 20 (2) | - | 10 (0,1) | 238 | 115 | 6,6 |
| ТС-670.00.00 - 06 | 89 | 20 (2) | - | 4,2 (0,42) | 145 | 130 | 4,8 |
| ТС-670.00.00 - 07 | 89 | 20 (2) | - | 4,2 (0,42) | 195 | 130 | 5,9 |
| ТС-670.00.00 - 08 | 89 | 20 (2) | - | 4,2 (0,42) | 245 | 130 | 7,1 |
| ТС-670.00.00 - 09 | 108 | 50 (5) | 20 (2) | 5,7 (0,57) | 154 | 150 | 6,3 |
| ТС-670.00.00 - 10 | 108 | 50 (5) | 20 (2) | 5,7 (0,57) | 204 | 150 | 7,6 |
| ТС-670.00.00 - 11 | 108 | 50 (5) | 20 (2) | 5,7 (0,57) | 254 | 150 | 8,9 |
| ТС-670.00.00 - 12 | 133 | 60 (6) | 20 (2) | 6,0 (0,60) | 165 | 195 | 7,9 |
| ТС-670.00.00 - 13 | 133 | 60 (6) | 20 (2) | 6,0 (0,60) | 215 | 195 | 9,9 |
| ТС-670.00.00 - 14 | 133 | 60 (6) | 20 (2) | 6,0 (0,60) | 265 | 195 | 10,5 |
| ТС-670.00.00 - 15 | 159 | 60 (6) | 20 (2) | 8,8 (0,88) | 180 | 220 | 10,9 |
| ТС-670.00.00 - 16 | 159 | 60 (6) | 20 (2) | 8,8 (0,88) | 230 | 220 | 12,2 |
| ТС-670.00.00 - 17 | 159 | 60 (6) | 20 (2) | 8,8 (0,88) | 280 | 220 | 13,5 |
| ТС-670.00.00 - 18 | 219 | 160 (16) | 100 (10) | 12,5 (1,25) | 210 | 290 | 20,9 |
| ТС-670.00.00 - 19 | 219 | 160 (16) | 100 (10) | 12,5 (1,25) | 260 | 290 | 23,7 |
| ТС-670.00.00 - 20 | 219 | 160 (16) | 100 (10) | 12,5 (1,25) | 310 | 290 | 26,5 |
| ТС-670.00.00 - 21 | 273 | 240 (24) | 150 (15) | 24,2 (2,40) | 237 | 360 | 24,5 |
| ТС-670.00.00 - 22 | 273 | 240 (24) | 150 (15) | 24,2 (2,40) | 287 | 360 | 27,4 |
| ТС-670.00.00 - 23 | 240 (24) | 150 (15) | 24,2 (2,40) | 337 | 360 | 30,2 | |
| ТС-670.00.00 - 24 | 325 | 300 (30) | 200 (20) | 31,0 (3,10) | 263 | 435 | 30,5 |
| ТС-670.00.00 - 25 | 325 | 300 (30) | 200 (20) | 31,0 (3,10) | 313 | 435 | 33,9 |
| ТС-670.00.00 - 26 | 325 | 300 (30) | 200 (20) | 31,0 (3,10) | 363 | 435 | 37,3 |
| ТС-670.00.00 - 27 | 377 | 380 (38) | 200 (20) | 37,0 (3,70) | 289 | 485 | 32,8 |
| ТС-670.00.00 - 28 | 377 | 380 (38) | 200 (20) | 37,0 (3,70) | 339 | 485 | 36.2 |
| ТС-670.00.00 - 29 | 377 | 380 (38) | 200 (20) | 37,0 (3,70) | 389 | 485 | 39,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
