Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000
Описание изделия

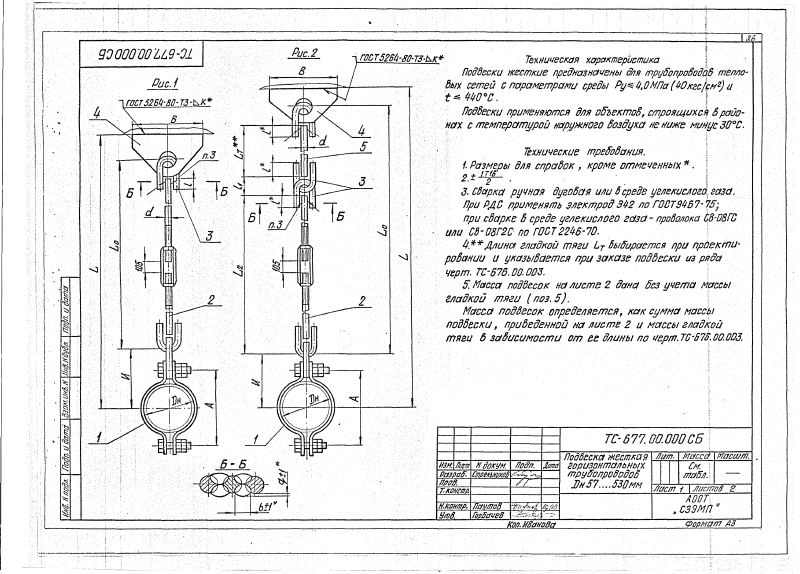

ООО "Изополимет Плюс" изготавливает жесткие подвески горизонтальных трубопроводов ТС-677.00.000 серии 5.903-13. Изделие применяется для подвески трубопроводов тепловых сетей с жестким креплением по расчетной длине тяги. Таблица содержит исполнения для Dн 57-530 мм. Допускаемая нагрузка составляет 1,5-45,0 кН, размер A - 104-640 мм, диаметр d - 10-30 мм, И - 128-480 мм. Масса изделий указана от 1,5 до 40,1 кг.

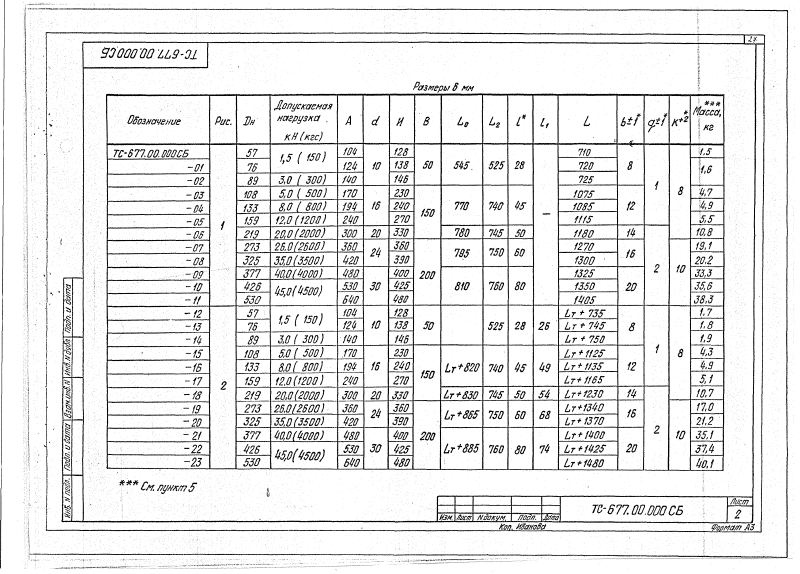

| Обозначение | Dн | Допускаемая нагрузка кН (кгс) | А | d | И | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТС-677.00.000 СБ | 57 | 1,5 (150) | 104 | 10 | 128 | 710 | 1,5 |
| ТС-677.00.000-01 | 76 | 1,5 (150) | 124 | 10 | 138 | 720 | 1,6 |
| ТС-677.00.000-02 | 89 | 3,0 (300) | 140 | 10 | 146 | 725 | 1,6 |
| ТС-677.00.000-03 | 108 | 5,0 (500) | 170 | 16 | 230 | 1075 | 4,7 |
| ТС-677.00.000-04 | 133 | 8,0 (800) | 194 | 16 | 240 | 1085 | 4,9 |
| ТС-677.00.000-05 | 159 | 12,0 (1200) | 240 | 16 | 270 | 1115 | 5,5 |
| ТС-677.00.000-06 | 219 | 20,0 (2000) | 300 | 20 | 330 | 1180 | 10,8 |
| ТС-677.00.000-07 | 273 | 26,0 (2600) | 360 | 24 | 360 | 1270 | 19,1 |
| ТС-677.00.000-08 | 325 | 35,0 (3500) | 420 | 24 | 390 | 1300 | 20,2 |
| ТС-677.00.000-09 | 377 | 40,0 (4000) | 480 | 30 | 400 | 1325 | 33,3 |
| ТС-677.00.000-10 | 426 | 45,0 (4500) | 530 | 30 | 425 | 1350 | 35,6 |
| ТС-677.00.000-11 | 530 | 45,0 (4500) | 640 | 30 | 480 | 1405 | 38,3 |
| ТС-677.00.000-12 | 57 | 1,5 (150) | 104 | 10 | 128 | Lт +735 | 1,7 |
| ТС-677.00.000-13 | 76 | 1,5 (150) | 124 | 10 | 138 | Lт +745 | 1,8 |
| ТС-677.00.000-14 | 89 | 3,0 (300) | 140 | 10 | 146 | Lт +750 | 1,9 |
| ТС-677.00.000-15 | 108 | 5,0 (500) | 170 | 16 | 230 | Lт +1125 | 4,3 |
| ТС-677.00.000-16 | 133 | 8,0 (800) | 194 | 16 | 240 | Lт +1135 | 4,9 |
| ТС-677.00.000-17 | 159 | 12,0 (1200) | 240 | 16 | 270 | Lт +1165 | 5,1 |
| ТС-677.00.000-18 | 219 | 20,0 (2000) | 300 | 20 | 330 | Lт +1230 | 10,7 |
| ТС-677.00.000-19 | 273 | 26,0 (2600) | 360 | 24 | 360 | Lт +1340 | 17,0 |
| ТС-677.00.000-20 | 325 | 35,0 (3500) | 420 | 24 | 390 | Lт +1370 | 21,2 |
| ТС-677.00.000-21 | 377 | 40,0 (4000) | 480 | 30 | 400 | Lт +1400 | 35,1 |
| ТС-677.00.000-22 | 426 | 45,0 (4500) | 530 | 30 | 425 | Lт +1425 | 37,4 |
| ТС-677.00.000-23 | 530 | 45,0 (4500) | 640 | 30 | 480 | Lт +1480 | 40,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
