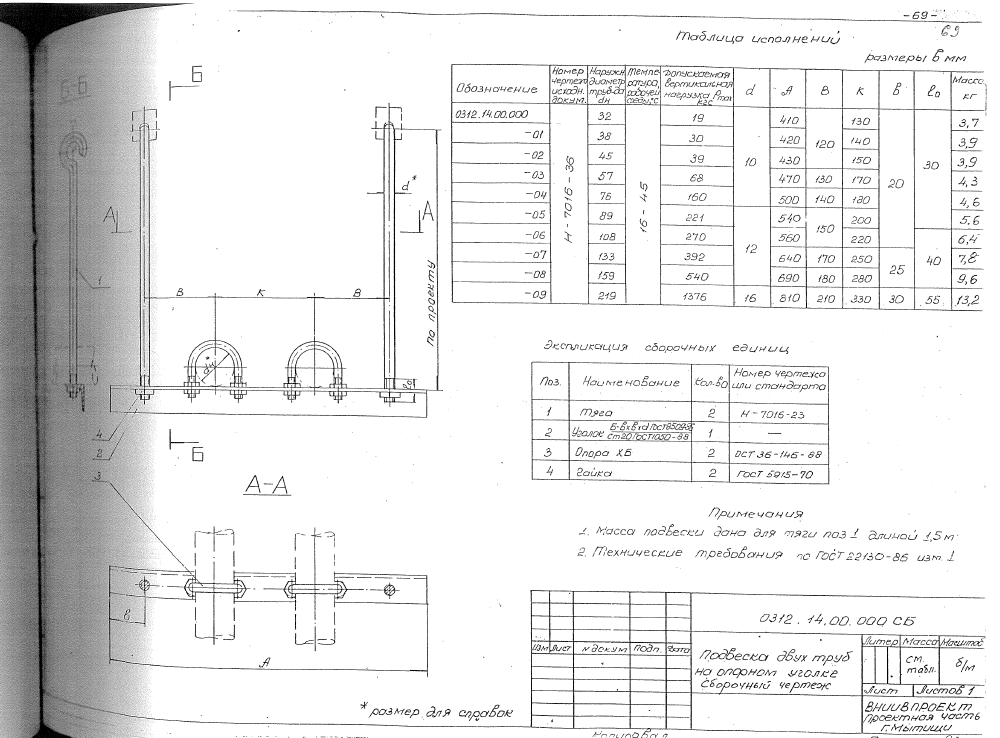

Подвеска двух труб на опорном уголке. СБ 0312.14.00.000

Name: 0312.14.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Каталог №0312: Детали стальных трубопроводов на Ру до 10 Мпа. Подвески

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвески двух труб на опорном уголке 0312.14.00.000 по каталогу №0312. Изделие применяется для группового крепления двух трубопроводов. В таблице приведены 10 исполнений для Дн 32-219 мм. Допустимая вертикальная нагрузка Pmax составляет 19-1376 кгс, d - 10-16 мм, A - 410-810 мм, B - 120-210 мм, k - 130-330 мм. Масса изделий - 3,70-13,20 кг.

Обозначение	Дн	Допустимая вертикальная нагрузка Pmax, Н(кгс)	d	A	B	k	b	lo	Масса, кг
0312.14.00.000	32	19	10	410	120	130	20	30	3,70
0312.14.00.000-01	38	30	10	420	120	140	20	30	3,90
0312.14.00.000-02	45	39	10	430	120	150	20	30	3,9
0312.14.00.000-03	57	68	10	470	130	170	20	30	4,3
0312.14.00.000-04	76	160	10	500	140	180	20	30	4,6
0312.14.00.000-05	89	221	12	540	150	200	20	30	5,6
0312.14.00.000-06	108	270	12	560	150	220	20	40	6,4
0312.14.00.000-07	133	392	12	640	170	250	25	40	7,8
0312.14.00.000-08	159	540	12	690	180	280	25	40	9,6
0312.14.00.000-09	219	1376	16	810	210	330	30	55	13,2
