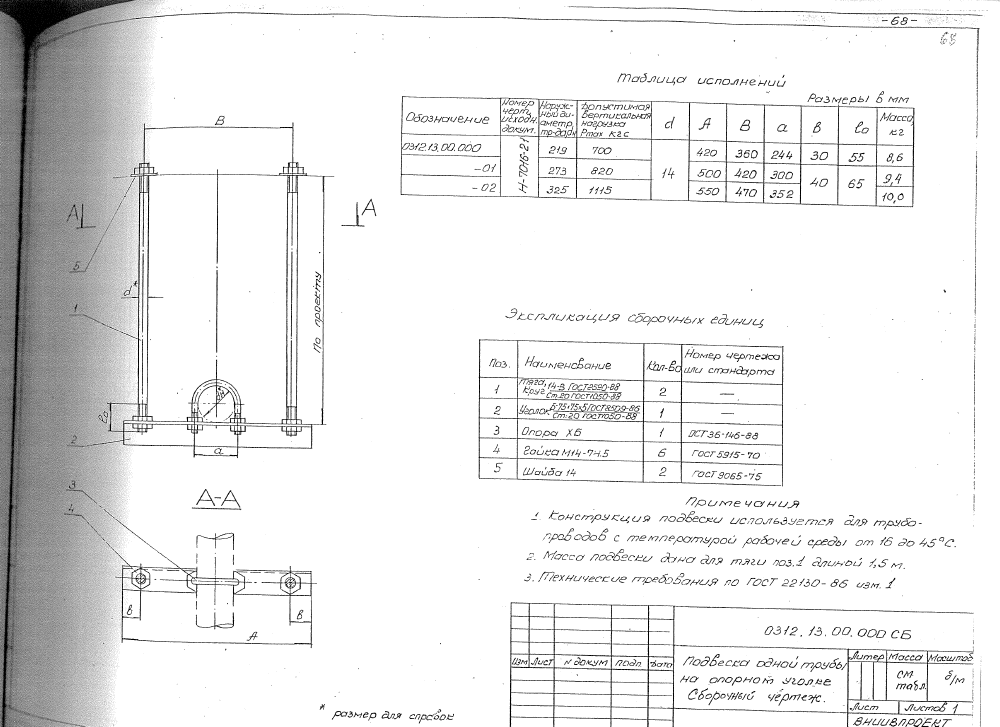

Подвеска одной трубы на опорном уголке. СБ 0312.13.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески одной трубы на опорном уголке 0312.13.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа, когда труба подвешивается через опорный уголок. В таблице указаны 3 исполнения для Дн 219-325 мм. Допустимая вертикальная нагрузка Pmax составляет 700-1115 кгс, d - 14 мм, A - 420-550 мм, B - 360-470 мм. Масса подвесок - 8,60-10,00 кг.
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | a | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.13.00.000 | 219 | 700 | 14 | 420 | 360 | 244 | 30 | 55 | 8,60 |
| 0312.13.00.000-01 | 273 | 820 | 14 | 500 | 420 | 300 | 40 | 65 | 9,40 |
| 0312.13.00.000-02 | 325 | 1115 | 14 | 550 | 470 | 352 | 40 | 65 | 10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
