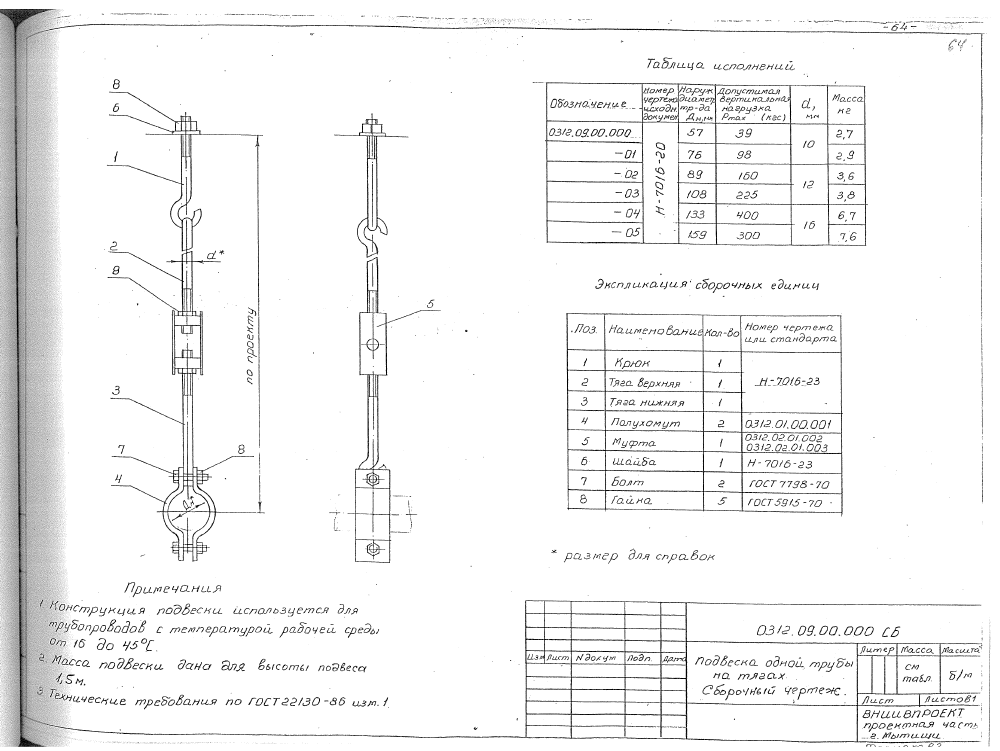

Подвеска одной трубы на тягах. СБ 0312.09.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески одной трубы на тягах 0312.09.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа в компактных подвесных узлах. В таблице указаны 6 исполнений для Дн 57-159 мм. Допустимая вертикальная нагрузка Pmax приведена в диапазоне 39-400 кгс, диаметр d - 10-16 мм. Масса подвесок составляет от 2,7 до 7,6 кг.
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | Масса, кг |
|---|---|---|---|---|
| 0312.09.00.000 | 57 | 39 | 10 | 2,7 |
| 0312.09.00.000-01 | 76 | 98 | 10 | 2,9 |
| 0312.09.00.000-02 | 89 | 160 | 12 | 3,6 |
| 0312.09.00.000-03 | 108 | 225 | 12 | 3,8 |
| 0312.09.00.000-04 | 133 | 400 | 16 | 6,7 |
| 0312.09.00.000-05 | 159 | 300 | 16 | 7,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
0312.03.00.000
Подвеска с двумя тягами. СБ 0312.03.00.000
0312.04.00.000
Подвеска трубопровода 0312.04.00.000
0312.05.00.000
Подвеска с двумя тягами. СБ 0312.05.00.000
0312.06.00.000
Подвеска с двумя тягами. СБ 0312.06.00.000
0312.07.00.000
Подвеска с двумя тягами. СБ 0312.07.00.000
0312.08.00.000
Подвеска с двумя тягами. СБ 0312.08.00.000
0312.10.00.000
Подвеска двух труб на тягах. СБ 0312.10.00.000
0312.11.00.000
Подвеска трех труб на тягах. СБ 0312.11.00.000
0312.12.00.000
Подвеска трех труб на тяге. СБ 0312.12.00.000
0312.13.00.000

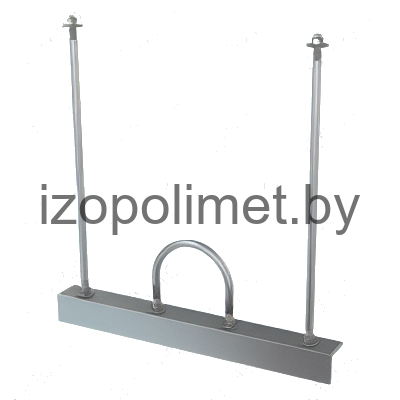

Подвеска одной трубы на опорном уголке. СБ 0312.13.00.000
0312.14.00.000

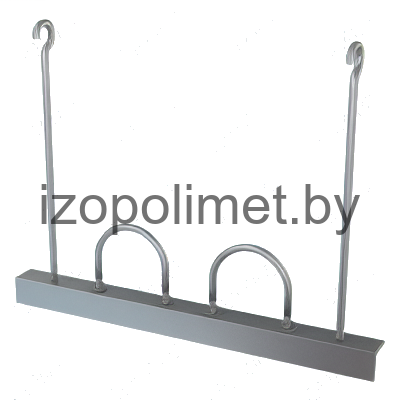

Подвеска двух труб на опорном уголке. СБ 0312.14.00.000
