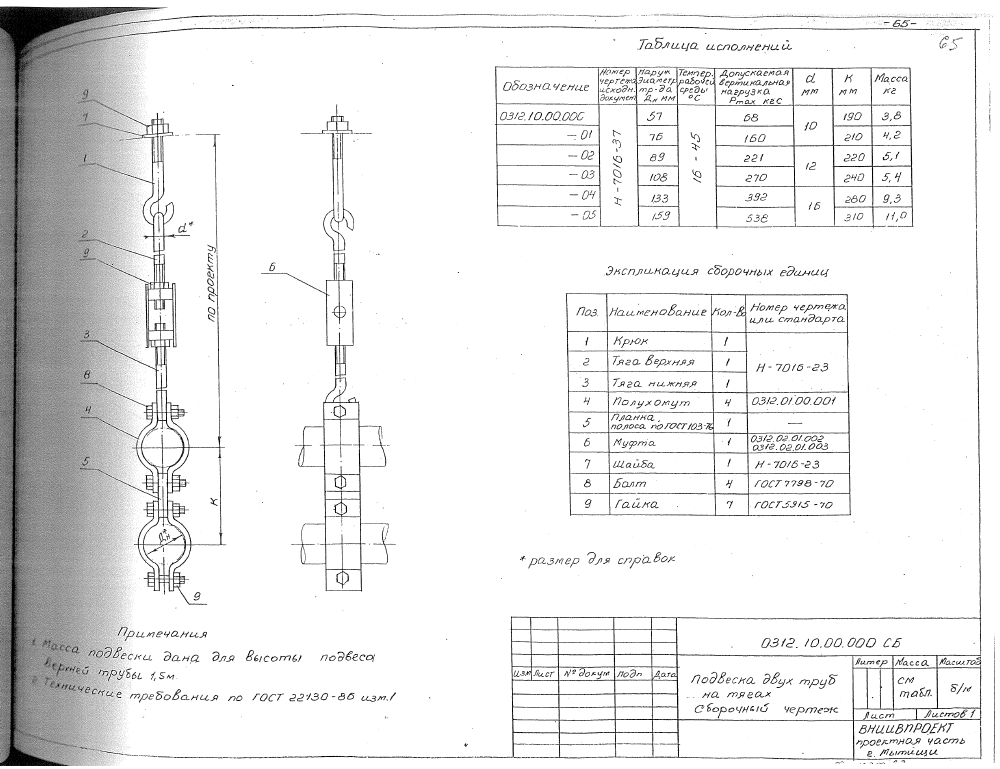

Подвеска двух труб на тягах. СБ 0312.10.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески двух труб на тягах 0312.10.00.000 по каталогу №0312. Изделие применяется для одновременной подвески двух стальных трубопроводов на Ру до 10 МПа. В таблице приведены 6 исполнений для Дн 57-159 мм. Допустимая вертикальная нагрузка Pmax составляет 68-532 кгс, d - 10-16 мм, H - 180-310 мм. Масса изделий находится в диапазоне от 3,80 до 11,00 кг.
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|
| 0312.10.00.000 | 57 | 68 | 10 | 180 | 3,80 |
| 0312.10.00.000-01 | 76 | 160 | 10 | 210 | 4,20 |
| 0312.10.00.000-02 | 89 | 221 | 12 | 220 | 5,10 |
| 0312.10.00.000-03 | 108 | 270 | 12 | 240 | 5,40 |
| 0312.10.00.000-04 | 133 | 392 | 16 | 280 | 9,30 |
| 0312.10.00.000-05 | 159 | 532 | 16 | 310 | 11,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
0312.04.00.000
Подвеска трубопровода 0312.04.00.000
0312.05.00.000
Подвеска с двумя тягами. СБ 0312.05.00.000
0312.06.00.000
Подвеска с двумя тягами. СБ 0312.06.00.000
0312.07.00.000
Подвеска с двумя тягами. СБ 0312.07.00.000
0312.08.00.000
Подвеска с двумя тягами. СБ 0312.08.00.000
0312.09.00.000
Подвеска одной трубы на тягах. СБ 0312.09.00.000
0312.11.00.000
Подвеска трех труб на тягах. СБ 0312.11.00.000
0312.12.00.000
Подвеска трех труб на тяге. СБ 0312.12.00.000
0312.13.00.000
Подвеска одной трубы на опорном уголке. СБ 0312.13.00.000
0312.14.00.000
Подвеска двух труб на опорном уголке. СБ 0312.14.00.000
0312.15.00.000

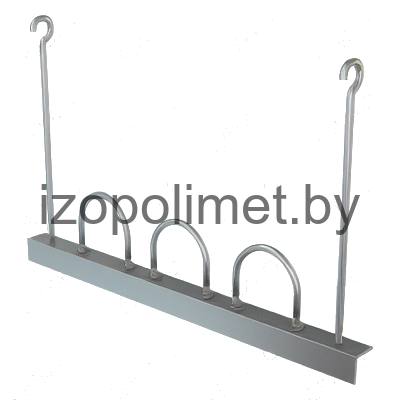

Подвеска трех труб на опорном уголке. СБ 0312.15.00.000
