Опора А14Б 360.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

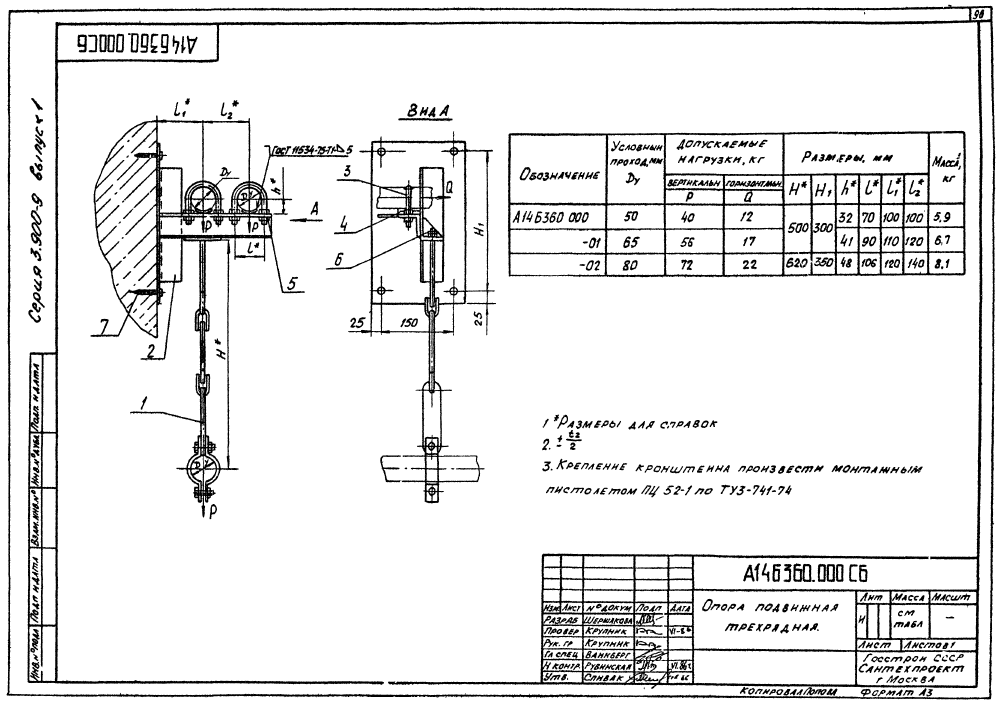

ООО "Изополимет Плюс" изготавливает опоры А14Б 360.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов Ду 50-80 мм. Таблица содержит 3 исполнения. Вертикальная нагрузка P составляет 40-72 кгс, горизонтальная Q - 12-22 кгс. Размер H - 500-620 мм, H1 - 300-350 мм, h - 32-48 мм, L - 70-106 мм, L1 - 100-120 мм, L2 - 100-140 мм. Масса - 5,9-8,1 кг.
| Обозначение | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||||
| Р | Q | Н | Н₁ | h | L | L₁ | L₂ | |||
| А14Б 360.000 | 50 | 40 | 12 | 500 | 300 | 32 | 70 | 100 | 100 | 5,9 |
| А14Б 360.000-01 | 65 | 56 | 17 | 500 | 300 | 41 | 90 | 110 | 120 | 6,7 |
| А14Б 360.000-02 | 80 | 72 | 22 | 620 | 350 | 48 | 106 | 120 | 140 | 8,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
