Опора А14Б 379.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

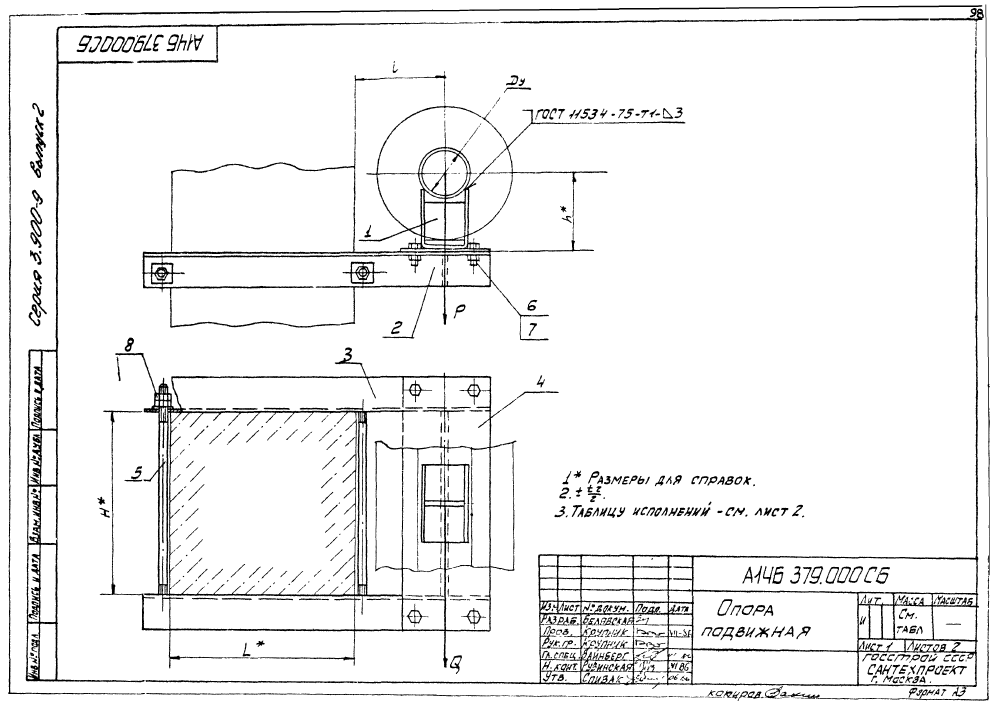

ООО "Изополимет Плюс" изготавливает опоры А14Б 379.000 серии 3.900-9 для трубопроводов Ду 100-250 мм. Изделие используется в опорных конструкциях, где важны монтажная высота и расчетные вертикальные и горизонтальные нагрузки. Таблица содержит 30 исполнений. Размер L составляет 400-600 мм, l - 195-290 мм, H - 400-600 мм, h - 162-295 мм. Допускаемая вертикальная нагрузка P указана 157-1153 кгс, горизонтальная Q - 47,1-345,9 кгс. Масса опор - 22,1-60,5 кг.

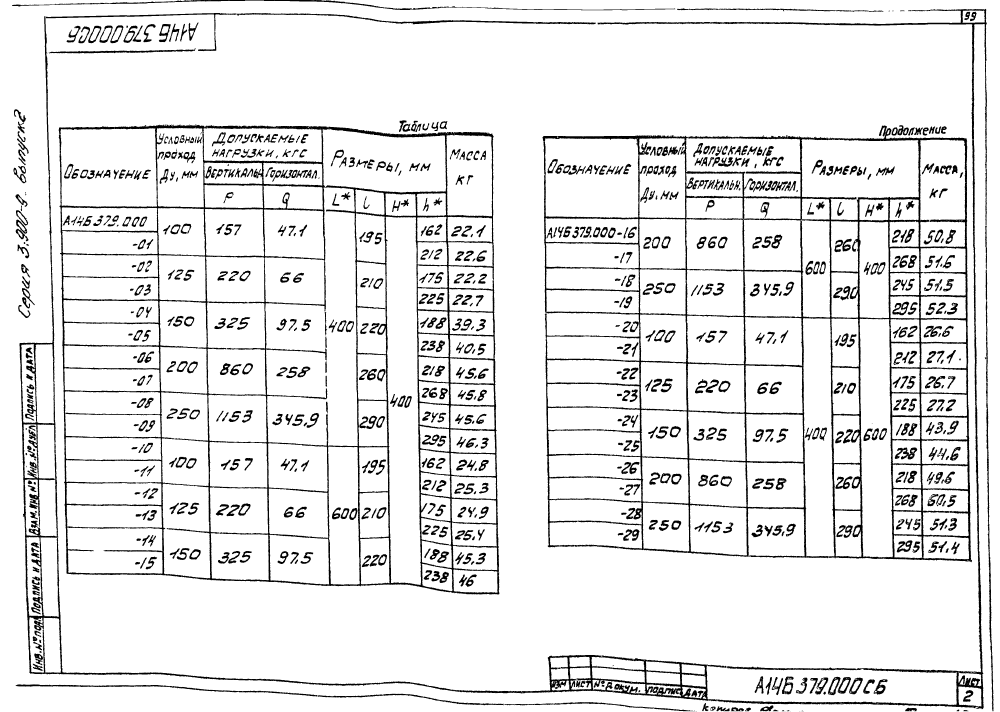

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | l | Н | h | Р | Q | |||
| А14Б 379.000 | 100 | 400 | 195 | 400 | 162 | 157 | 47,1 | 22,1 |
| А14Б 379.000-01 | 100 | 400 | 195 | 400 | 212 | 157 | 47,1 | 22,6 |
| А14Б 379.000-02 | 125 | 400 | 210 | 400 | 175 | 220 | 66 | 22,2 |
| А14Б 379.000-03 | 125 | 400 | 210 | 400 | 225 | 220 | 66 | 22,7 |
| А14Б 379.000-04 | 150 | 400 | 220 | 400 | 188 | 325 | 97,5 | 39,3 |
| А14Б 379.000-05 | 150 | 400 | 220 | 400 | 238 | 325 | 97,5 | 40,5 |
| А14Б 379.000-06 | 200 | 400 | 260 | 400 | 218 | 860 | 258 | 45,6 |
| А14Б 379.000-07 | 200 | 400 | 260 | 400 | 268 | 860 | 258 | 45,8 |
| А14Б 379.000-08 | 250 | 400 | 290 | 400 | 245 | 1153 | 345,9 | 45,6 |
| А14Б 379.000-09 | 250 | 400 | 290 | 400 | 295 | 1153 | 345,9 | 46,3 |
| А14Б 379.000-10 | 100 | 600 | 195 | 400 | 162 | 157 | 47,1 | 24,8 |
| А14Б 379.000-11 | 100 | 600 | 195 | 400 | 212 | 157 | 47,1 | 25,3 |
| А14Б 379.000-12 | 125 | 600 | 210 | 400 | 175 | 220 | 66 | 24,9 |
| А14Б 379.000-13 | 125 | 600 | 210 | 400 | 225 | 220 | 66 | 25,4 |
| А14Б 379.000-14 | 150 | 600 | 220 | 400 | 188 | 325 | 97,5 | 45,3 |
| А14Б 379.000-15 | 150 | 600 | 220 | 400 | 238 | 325 | 97,5 | 46,0 |
| А14Б 379.000-16 | 200 | 600 | 260 | 400 | 218 | 860 | 258 | 50,8 |
| А14Б 379.000-17 | 200 | 600 | 260 | 400 | 268 | 860 | 258 | 51,6 |
| А14Б 379.000-18 | 250 | 600 | 290 | 400 | 245 | 1153 | 345,9 | 51,5 |
| А14Б 379.000-19 | 250 | 600 | 290 | 400 | 295 | 1153 | 345,9 | 52,3 |
| А14Б 379.000-20 | 100 | 400 | 195 | 600 | 162 | 157 | 47,1 | 26,6 |
| А14Б 379.000-21 | 100 | 400 | 195 | 600 | 212 | 157 | 47,1 | 27,1 |
| А14Б 379.000-22 | 125 | 400 | 210 | 600 | 175 | 220 | 66 | 26,7 |
| А14Б 379.000-23 | 125 | 400 | 210 | 600 | 225 | 220 | 66 | 27,2 |
| А14Б 379.000-24 | 150 | 400 | 220 | 600 | 188 | 325 | 97,5 | 43,9 |
| А14Б 379.000-25 | 150 | 400 | 220 | 600 | 238 | 325 | 97,5 | 44,6 |
| А14Б 379.000-26 | 200 | 400 | 260 | 600 | 218 | 860 | 258 | 49,6 |
| А14Б 379.000-27 | 200 | 400 | 260 | 600 | 268 | 860 | 258 | 60,5 |
| А14Б 379.000-28 | 250 | 400 | 290 | 600 | 245 | 1153 | 345,9 | 51,3 |
| А14Б 379.000-29 | 250 | 400 | 290 | 600 | 295 | 1153 | 345,9 | 51,4 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
