Опора А14Б 377.000

Name: А14Б 377.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

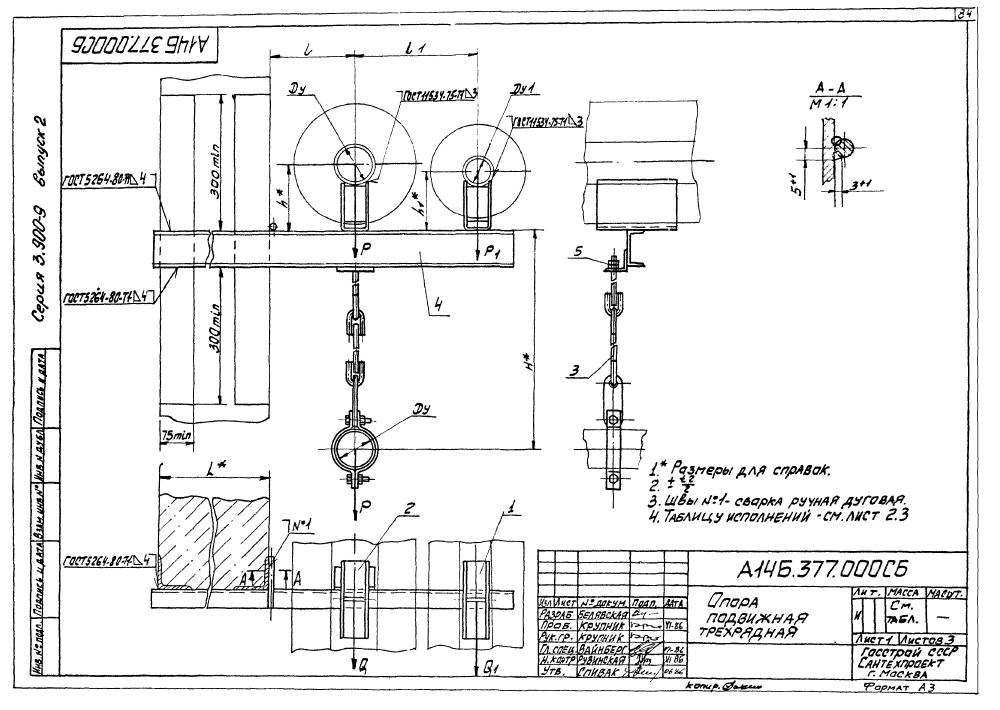

ООО "Изополимет Плюс" изготавливает опоры А14Б 377.000 серии 3.900-9 для трубопроводных узлов с двумя условными проходами. Изделие относится к опорам трубопроводов и выпускается в 48 исполнениях для Ду 80-200 мм и Ду1 50-100 мм. Размер L составляет 400-600 мм, l - 185-260 мм, l1 - 265-375 мм, H - 700-1020 мм, h - 147-267 мм. Вертикальные нагрузки P и P1 указаны 107-860 и 51-157 кгс, горизонтальные Q и Q1 - 32,1-258 и 15,3-47,1 кгс. Масса - 11,1-41,4 кг.

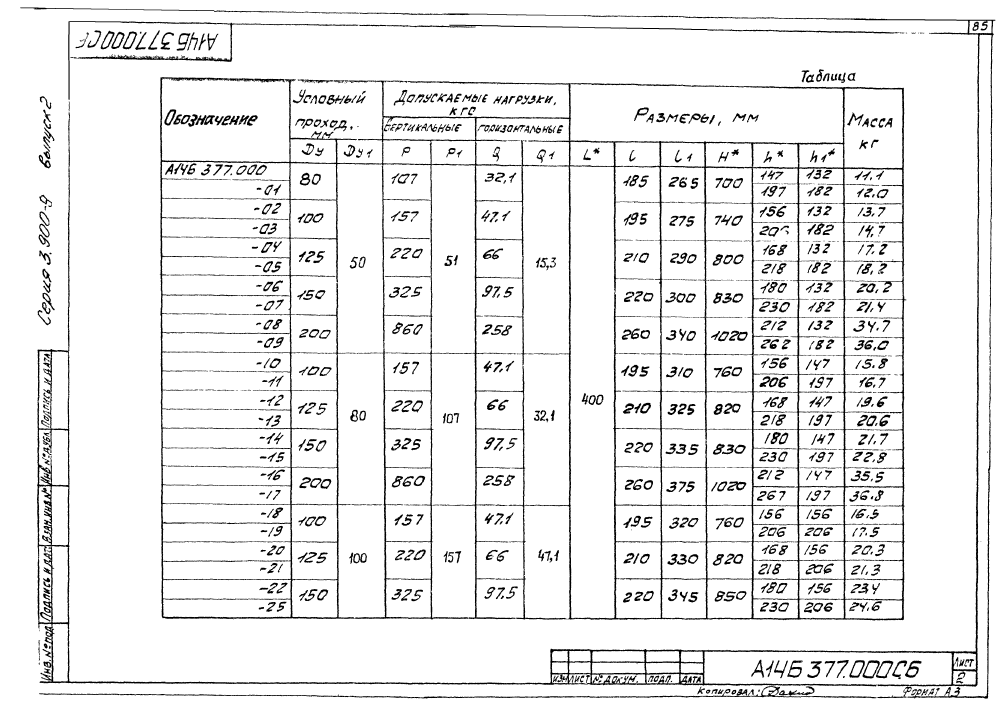

Обозначение	Условный проход, мм		Размеры, мм						Доп. нагрузки, кгс				Масса, кг
	Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
	ДУ	ДУ₁	L	l	l₁	Н	h	h₁	Р	Р₁	Q	Q₁
А14Б 377.000	80	50	400	185	265	700	147	132	107	51	32,1	15,3	11,1
А14Б 377.000-01	80	50	400	185	265	700	197	182	107	51	32,1	15,3	12,0
А14Б 377.000-02	100	50	400	195	275	740	156	132	157	51	47,1	15,3	13,7
А14Б 377.000-03	100	50	400	195	275	740	206	182	157	51	47,1	15,3	14,7
А14Б 377.000-04	125	50	400	210	290	800	168	132	220	51	66	15,3	17,2
А14Б 377.000-05	125	50	400	210	290	800	218	182	220	51	66	15,3	18,2
А14Б 377.000-06	150	50	400	220	300	830	180	132	325	51	97,5	15,3	20,2
А14Б 377.000-07	150	50	400	220	300	830	230	182	325	51	97,5	15,3	21,4
А14Б 377.000-08	200	50	400	260	340	1020	212	132	860	51	258	15,3	34,7
А14Б 377.000-09	200	50	400	260	340	1020	262	182	860	51	258	15,3	36,0
А14Б 377.000-10	100	80	400	195	310	760	156	147	157	107	47,1	32,1	15,8
А14Б 377.000-11	100	80	400	195	310	760	206	197	157	107	47,1	32,1	16,7
А14Б 377.000-12	125	80	400	210	325	820	168	147	220	107	66	32,1	19,6
А14Б 377.000-13	125	80	400	210	325	820	218	197	220	107	66	32,1	20,6
А14Б 377.000-14	150	80	400	220	335	830	180	147	325	107	97,5	32,1	21,7
А14Б 377.000-15	150	80	400	220	335	830	230	197	325	107	97,5	32,1	22,8
А14Б 377.000-16	200	80	400	260	375	1020	212	147	860	107	258	32,1	35,5
А14Б 377.000-17	200	80	400	260	375	1020	267	197	860	107	258	32,1	36,8
А14Б 377.000-18	100	100	400	195	320	760	156	156	157	157	47,1	47,1	16,5
А14Б 377.000-19	100	100	400	195	320	760	206	206	157	157	47,1	47,1	17,5
А14Б 377.000-20	125	100	400	210	330	820	168	156	220	157	66	47,1	20,3
А14Б 377.000-21	125	100	400	210	330	820	218	206	220	157	66	47,1	21,3
А14Б 377.000-22	150	100	400	220	345	850	180	156	325	157	97,5	47,1	23,4
А14Б 377.000-23	150	100	400	220	345	850	230	206	325	157	97,5	47,1	24,6

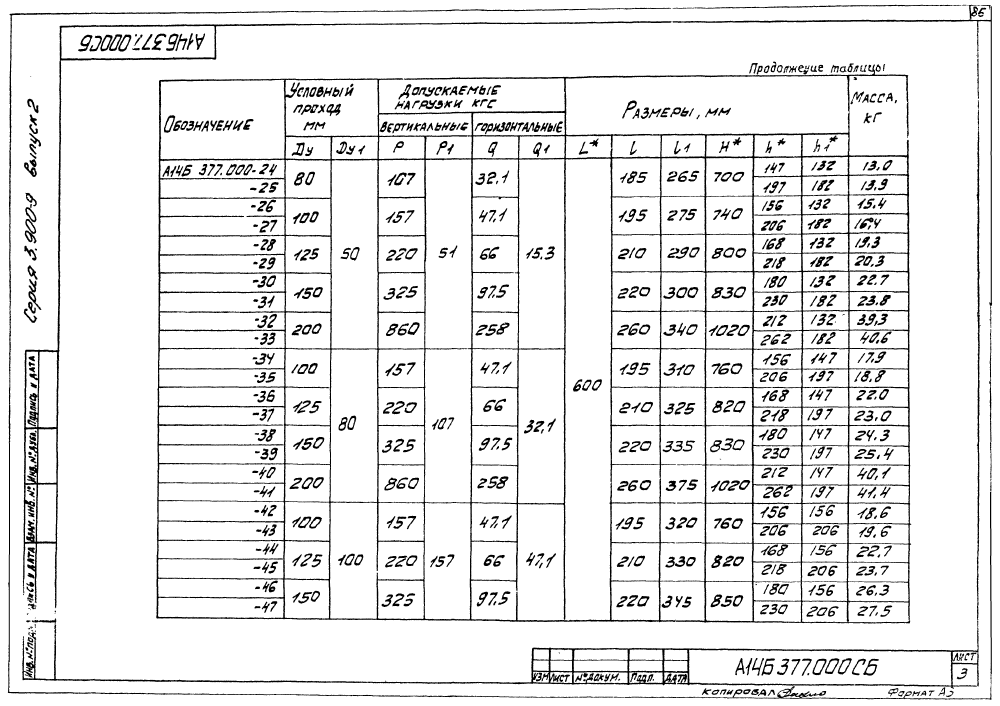

А14Б 377.000-24	80	50	600	185	265	700	147	132	107	51	32,1	15,3	13,0
А14Б 377.000-25	80	50	600	185	265	700	197	182	107	51	32,1	15,3	13,9
А14Б 377.000-26	100	50	600	195	275	740	156	132	157	51	47,1	15,3	15,4
А14Б 377.000-27	100	50	600	195	275	740	206	182	157	51	47,1	15,3	16,4
А14Б 377.000-28	125	50	600	210	290	800	168	132	220	51	66	15,3	19,3
А14Б 377.000-29	125	50	600	210	290	800	218	182	220	51	66	15,3	20,3
А14Б 377.000-30	150	50	600	220	300	830	180	132	325	51	97,5	15,3	22,7
А14Б 377.000-31	150	50	600	220	300	830	230	182	325	51	97,5	15,3	23,8
А14Б 377.000-32	200	50	600	260	340	1020	212	132	860	51	258	15,3	39,3
А14Б 377.000-33	200	50	600	260	340	1020	262	182	860	51	258	15,3	40,6
А14Б 377.000-34	100	80	600	195	310	760	156	147	157	107	47,1	32,1	17,9
А14Б 377.000-35	100	80	600	195	310	760	206	197	157	107	47,1	32,1	18,8
А14Б 377.000-36	125	80	600	210	325	820	168	147	220	107	66	32,1	22,0
А14Б 377.000-37	125	80	600	210	325	820	218	197	220	107	66	32,1	23,0
А14Б 377.000-38	150	80	600	220	335	830	180	147	325	107	97,5	32,1	24,3
А14Б 377.000-39	150	80	600	220	335	830	230	197	325	107	97,5	32,1	25,4
А14Б 377.000-40	200	80	600	260	375	1020	212	147	860	107	258	32,1	40,1
А14Б 377.000-41	200	80	600	260	375	1020	267	197	860	107	258	32,1	41,4
А14Б 377.000-42	100	100	600	195	320	760	156	156	157	157	47,1	47,1	18,6
А14Б 377.000-43	100	100	600	195	320	760	206	206	157	157	47,1	47,1	19,6
А14Б 377.000-44	125	100	600	210	330	820	168	156	220	157	66	47,1	22,7
А14Б 377.000-45	125	100	600	210	330	820	218	206	220	157	66	47,1	23,7
А14Б 377.000-46	150	100	600	220	345	850	180	156	325	157	97,5	47,1	26,3
А14Б 377.000-47	150	100	600	220	345	850	230	206	325	157	97,5	47,1	27,5
